多组机械连接传动结构零件设计

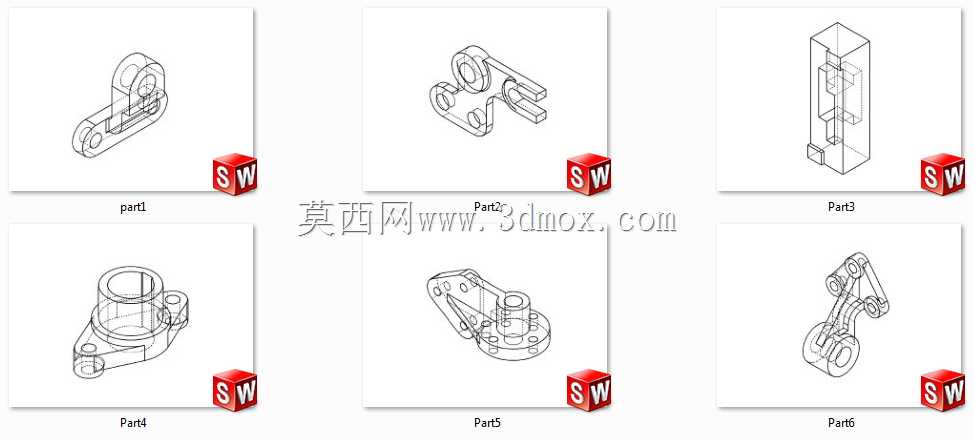

　　这批零件主要面向中小型自动化生产线的工位执行端配套需求，覆盖了连杆传动、支座定位、轴套连接三类常见的机械配合场景，在轻工包装、电子元件组装、小型物料输送设备的改型迭代中，这类结构件的复用率能占到非标设计零件总量的近三成。从实际使用场景来看，带双安装孔的弯臂类零件，主要用在工位间的间歇传动环节，一端连接驱动摆杆，另一端通过销轴衔接执行拨爪，工作时承受的交变载荷不大，但对铰接位的同轴度有明确要求，两个安装孔的中心距公差需要控制在±0.02mm范围内，避免传动过程中出现卡滞或行程偏差。带圆柱凸台的支座类零件，核心作用是为旋转轴提供支撑定位，底部的法兰盘预留了四个均布的沉头安装孔，可以直接固定在设备的铝型材安装面上，凸台内孔与轴的配合选用H7/g6间隙配合，既保证轴转动时的灵活性，又不会出现径向窜动，这类支座在小型输送线的从动辊支撑、检测工位的旋转定位台结构中十分常见。

　　设计过程中首先考虑的是零件的加工工艺性，所有折弯、转角位置都预留了R1.5-R2的工艺圆角，避免铣削加工时出现应力集中，同时减少刀具的非正常磨损。对于带铰接孔的臂类零件，孔位周边做了2mm的加厚凸台，不需要整体增加零件壁厚就能提升孔位的结构强度，有效控制零件的整体重量，降低驱动端的负载。从安装边界来看，这批零件的最大外轮廓尺寸控制在120mm以内，最小的安装孔直径为4mm，适配市面上常用的M4-M8规格紧固件，不需要额外定制特殊规格的连接件，现场装配时可以直接用标准内六角螺栓完成固定，后期维护更换的成本也更低。

　　不同零件的配合面都做了对应的表面处理要求，有相对滑动的接触面粗糙度要求达到Ra1.6，固定安装的接触面粗糙度达到Ra3.2即可，非配合面保留铣削加工的原始纹理，不需要额外做抛光处理，在满足使用要求的前提下尽可能压缩加工成本。其中的盒体类结构零件，主要用在小型气动元件的安装防护上，内部预留的腔体空间可以容纳直径20mm以内的薄型气缸，侧壁的导向槽可以限制气缸推杆的行程范围，避免推杆伸出时出现偏摆，这类结构在自动上下料工位的推料机构中应用较多，不需要额外设计导向组件，靠零件自身的腔体结构就能完成导向功能，能有效简化整个机构的装配流程。

　　在建模阶段就同步考虑了零件的装配干涉问题，所有铰接位置都预留了0.5mm的轴向间隙，避免装配后出现零件间的摩擦卡顿，对于需要安装弹性挡圈的槽位，尺寸严格按照国标挡圈规格设计，不需要二次修配就能直接完成挡圈的安装。这批零件的材质选用常规的6061铝合金即可满足大部分使用场景的强度要求，如果是在有腐蚀性介质的生产环境中使用，也可以直接替换为304不锈钢材质，建模时的所有特征参数都保留了可编辑性，调整材质对应的强度参数后不需要重新建模就能直接出工程图投入加工。从实际装配验证的角度来看，这批零件的结构都经过了多轮实际设备运行验证，没有出现结构强度不足、装配干涉、维护不便的问题，对于刚接触非标机械设计的从业者来说，也可以参考这类结构的设计思路，在满足功能要求的前提下尽可能简化零件结构，减少不必要的复杂特征，兼顾加工成本与使用可靠性。
