奥迪R8跑车外观结构三维数模

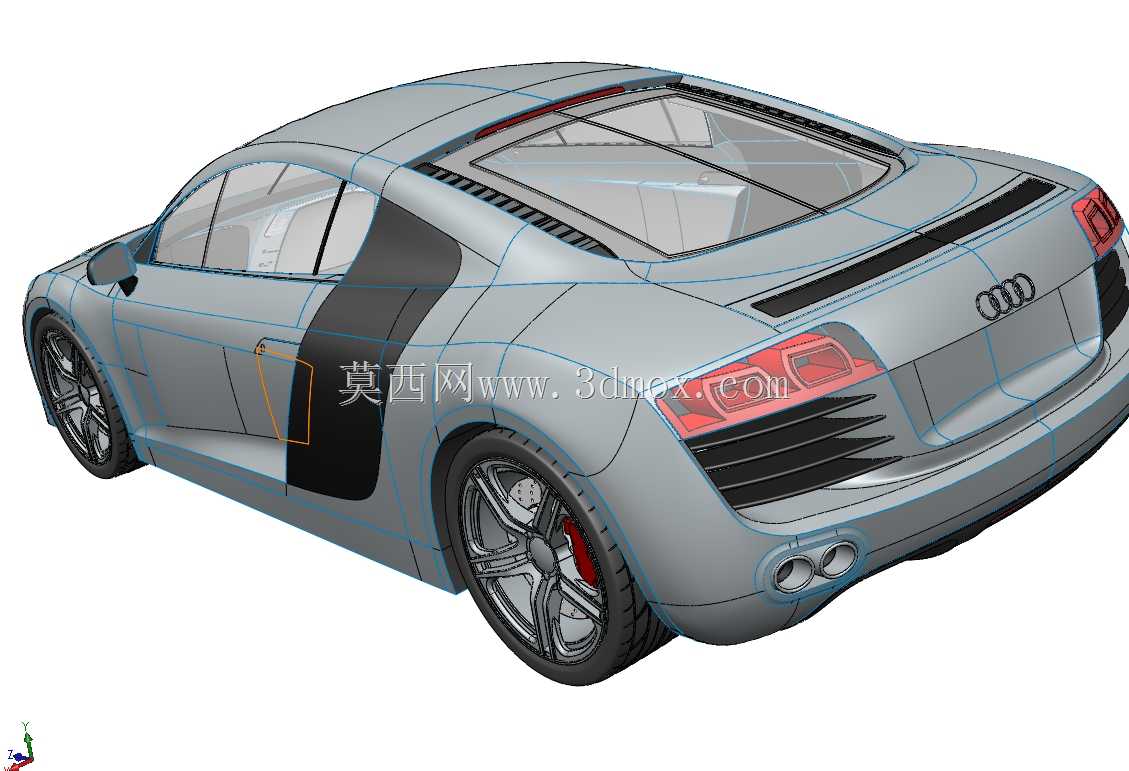

　　在乘用车正向开发流程中，外观曲面建模是衔接造型设计与工程落地的核心环节，本次呈现的双门运动跑车数模，完整还原了量产车型的外覆盖件分缝、空气动力学结构与关键外观特征，可用于造型评审阶段的方案验证、高校车辆工程专业的曲面建模教学案例，以及改装行业的外观套件开发参考。从实际工程视角看，该数模的曲面构建遵循了A级曲面的连续性要求，车身侧围的大曲率弧面从翼子板平滑过渡到车尾，侧部标志性的竖向装饰板区域做了独立的曲面拆分，既还原了实车的视觉分层效果，也预留了后续工程化阶段的分件安装边界，对应实车该区域为碳纤维复合材料覆盖件，建模时特意保留了与车门、侧围钣金的0.3mm设计间隙，符合量产车的装配公差要求。车尾部分的建模完整覆盖了尾灯组轮廓、

　　后保险杠散热槽、双边共双出排气布局以及尾窗上方的高位刹车灯安装位，尾灯的曲面与后翼子板的衔接处做了G2连续处理，避免后续渲染或实体加工时出现光影断层；后保险杠下部的扩散器结构虽然是外观装饰件，但建模时还原了实车的导流槽角度，对应车辆高速行驶时可梳理车底气流，降低尾部升力的实际功能。车身侧面的轮拱造型做了外凸的肌肉感曲面处理，轮眉与轮胎的间隙按照实车的空载状态设定，预留了悬架跳动时的轮胎运动包络空间，避免实车行驶时轮胎与轮拱发生干涉；车门部分的数模还原了无框车门的玻璃边界、外拉手的安装沉台以及侧转向灯的预留位置，门把手的沉台深度做了12mm的凹陷设计，符合人机工程学中手指抠取的操作空间要求。建模过程中针对玻璃区域做了独立的曲面分层，

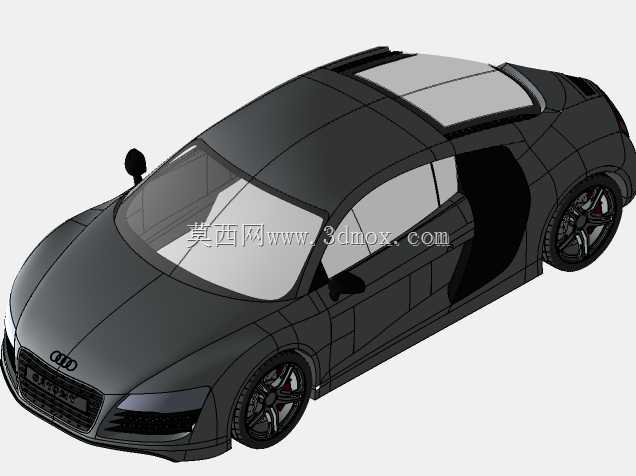

　　前风挡、侧窗、后风挡以及车顶的透明发动机舱盖分别做了厚度偏移，还原了实车玻璃的安装层级，后风挡的加热丝区域虽然未做细节纹理，但曲面曲率完全匹配实车的玻璃成型弧度，可直接用于后续玻璃件的成型模具开发参考。车头部分的数模虽然当前视角未完全展示，但从侧围延伸的曲面可以看出，大灯的轮廓、前格栅的安装边界以及前保险杠的进气口位置都做了对应预留，整个车身的外覆盖件分缝逻辑完全遵循量产车的冲压工艺要求，单个覆盖件的曲面曲率变化控制在冲压工艺允许的范围内，避免出现冲压开裂的工艺风险。从安装边界来看，该数模的车身总长、轴距、轮距等核心尺寸比例完全对标实车参数，车身宽度方向的曲面最大外凸点位于前后翼子板的轮拱位置，符合车辆停放时的横向空间要求；

　　车身高度方向的最低点为侧裙下沿，对应实车的离地间隙设定，预留了底盘护板、排气系统等底盘部件的安装空间，不会出现外观数模与底盘结构干涉的问题。对于三维建模从业者而言，该数模的曲面构建逻辑具备很高的参考价值，尤其是大曲率侧围曲面的补面方式、不同部件间的曲面衔接处理，以及外观特征的比例把控，都能为同类运动乘用车的建模工作提供实操参考；在教学场景中，该数模可作为A级曲面构建的练习案例，帮助学习者理解汽车外观建模中连续性控制、分缝处理、工艺预留的核心要点；在改装行业，基于该数模可直接开发小包围、尾翼、侧裙等外观改装件，通过数模模拟装配验证套件的贴合度，减少实车试装的调试成本。需要说明的是，该数模聚焦于外观结构的还原，未涉及内部底盘、动力总成、内饰等系统的细节，但外观部分的特征完整性足以支撑外观相关的开发、教学与展示需求，所有曲面均做了实体化加厚处理，可直接导出用于3D打印验证、渲染展示等场景，不存在破面、重叠面等建模缺陷，曲面质量满足工程级应用的基本要求。
