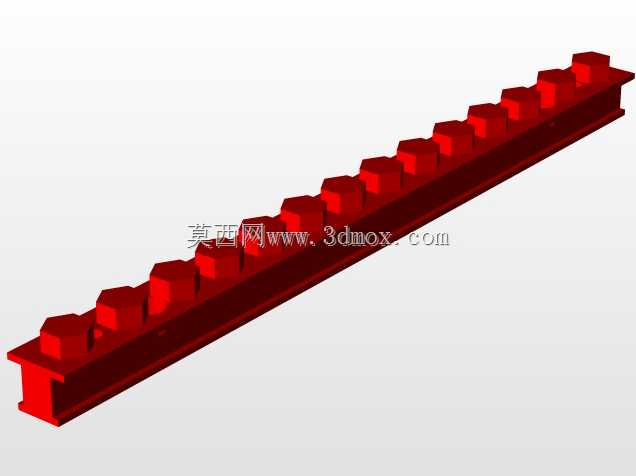

十二位端子通用接地棒结构设计

项目分类:通用五金配件 发布时间:2022-01-13 ID:503132
  • 十二位端子通用接地棒结构设计
  • 十二位端子通用接地棒结构设计
  • 十二位端子通用接地棒结构设计

  在工业电气布线、机柜集成、数据中心配电这类场景里,接地排的选型和安装直接关系到整个系统的等电位连接可靠性,稍有偏差就可能留下浪涌泄放不畅、接地电阻超标的隐患。这款十二位端子的接地棒,是针对高密度接地点位需求设计的导电连接部件,主体采用长条式型材基座结构,基座底部带卡装导轨适配的卡槽,不需要额外打孔固定,直接卡入标准DIN导轨就能完成初步定位,适配市面上主流的机柜安装导轨规格,安装时的对位容错空间足够,现场装配不需要复杂工装,徒手就能完成卡装,后续如果需要调整点位位置,也可以沿着导轨横向滑动调整,不会破坏机柜安装面的涂层。

  十二个接线端子沿基座长度方向等距排布,每个端子的接线腔预留了足够的导线压接空间,适配多股软线、单股硬线的压接需求,端子和基座之间采用嵌入式固定结构,不会因为长期的导线拉扯、温度变化出现端子移位的问题。基座的型材截面做了加强筋设计,在保证整体导电截面积满足通流要求的前提下,尽可能降低了整体重量,同时长条形结构的直线度控制在合理范围内,不会因为长度较长出现中部下弯的情况,保证和导轨贴合的平整度,避免出现安装后局部翘起、接触不良的问题。

  设计过程中首先要考虑的是通流能力的匹配,每个端子对应的载流量要满足常规控制回路、信号回路的接地泄放要求,基座整体的导电截面积要保证所有点位同时有浪涌电流通过时,不会出现局部过热的情况。其次是端子之间的间距设置,既要保证足够的电气间隙,避免不同接线之间出现爬电距离不足的问题,又要尽可能压缩整体长度,减少在机柜内占用的安装空间,适配高密度布线的机柜内部布局需求。接线端子的顶部做了防滑的压接接触面,导线接入后拧紧压线螺丝时,不会出现导线滑脱、压接不牢的情况,每个端子的压线螺丝规格统一,现场施工时不需要更换多种规格的螺丝刀就能完成所有接线作业,降低施工的工具准备成本。

  从安装边界来看,这款接地棒的整体宽度和高度都控制在标准导轨配件的尺寸范围内,安装后不会和导轨旁的线槽、其他电气部件产生干涉,两端预留了固定孔位,如果是在振动较大的设备场景使用,还可以通过两端的螺丝做二次加固,避免长期振动导致接地棒从导轨上松脱。基座的端部做了圆滑倒角处理,安装时不会划伤施工人员的手部,也不会刮破导线的绝缘层。每个接线端子的标识区域预留了平整的标记面,施工时可以直接粘贴线号标签,方便后续运维时快速识别每个接地点位对应的回路,减少后期排查故障的时间。

  实际应用中,这类多工位接地棒常被用在PLC控制柜、伺服驱动柜、网络机柜内部,用来汇总传感器、驱动模块、屏蔽线缆的接地端,把所有需要接地的点位统一汇集到主接地排上,形成完整的等电位连接网络。和单孔接地端子相比,这种集成式的接地棒不需要逐个固定单个端子,装配效率能提升数倍,而且整体的导电连续性更好,不会因为单个端子的安装间隙导致整体接地电阻升高。建模过程中还原了产品的实际装配关系,基座和端子之间的配合间隙、导轨卡槽的尺寸都按照实际产品的公差范围做了还原,导入装配环境后可以直接模拟安装过程,验证和周边部件的干涉情况,不需要再做额外的尺寸修正。
