M5外螺纹直通式润滑脂注油接头

　　在各类中小型机械设备的润滑系统布局里，这类小规格螺纹直通注油嘴是极易被忽略但直接影响设备维护效率与运动副寿命的基础零件，日常设备维保环节中，操作人员需要通过这类接头向封闭的轴承腔、滑动配合面、铰接销轴位置定量加注润滑脂，避免摩擦副长期处于干磨状态引发的磨损卡滞、异响甚至零件抱死故障。不同于弯角式油嘴适配的狭窄倾斜安装空间，这款直通式结构的注油嘴更适合安装在设备外露、操作空间充足的外壁位置，注油时黄油枪枪头可以垂直对接注油端，对接过程不会出现偏斜漏脂的问题，加注压力损失也更小，润滑脂能更顺畅地抵达内部摩擦点位。

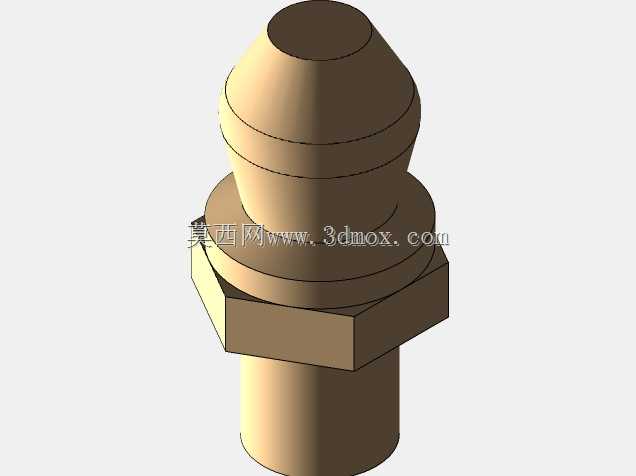

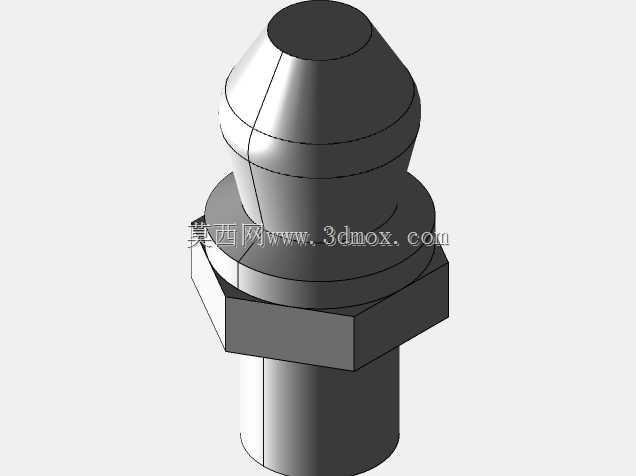

　　从结构设计逻辑来看，整个零件采用一体化车削成型的思路，没有拼接焊缝或者额外的装配组件，从根本上避免了高压注油时出现接头渗漏的问题。下端的M5外螺纹段是核心安装定位结构，加工时需要严格保证螺纹的中径公差与同轴度，安装时配合密封垫片或者螺纹密封胶，就能实现与设备本体螺纹孔的可靠密封，既能防止润滑脂从安装螺纹缝隙反向溢出，也能阻挡外界的粉尘、切削液、水汽顺着安装间隙渗入设备润滑腔，避免润滑脂被杂质污染变质。螺纹段上方设计的外六角结构是安装受力位，尺寸适配标准小型呆扳手或者套筒，安装拧紧时可以稳定施加扭矩，不会因为受力不当导致零件变形，六角的对边尺寸经过匹配设计，既不会因为尺寸过大占用过多安装空间，也不会因为尺寸过小导致拧紧时扳手打滑损伤棱边。

　　六角结构往上的过渡段做了多级阶梯收窄的锥面设计，最顶端的圆弧收头是和黄油枪枪头密封对接的核心部位，这个锥面的粗糙度与锥度公差控制直接影响注油时的密封效果，加工时需要保证锥面光滑无划痕、无凹凸缺陷，和标准黄油枪的注油卡头对接后能形成可靠的线密封，在高压注脂过程中不会出现脂料从对接位置侧漏的问题，既减少润滑脂的浪费，也能保证注脂压力足够将润滑脂输送到摩擦副深处。整个零件的外形轮廓没有尖锐的棱角，所有过渡位置都做了小圆弧倒角处理，一方面是车削加工时减少应力集中，提升零件的结构强度，避免安装或者受外力碰撞时出现断裂，另一方面也能避免维保人员操作时被尖锐边角划伤。

　　从安装边界尺寸来看，这款M5规格的油嘴整体径向最大尺寸就是外六角的对边宽度，安装时只需要在设备外壁预留对应扳手操作的空间即可，不需要额外扩孔或者做避让结构，轴向伸出长度较短，安装后不会突出设备外壁过多，能减少设备运行过程中被外物剐蹭、碰撞导致油嘴断裂的风险。在实际选型应用中，这类小规格直通油嘴多用于小型自动化设备的直线导轨滑块、小型铰接销轴、微型轴承座、轻载齿轮副的润滑点位，比如桌面型自动化装配线的摆动关节、小型输送线的滚筒轴承位、小型工装夹具的旋转轴位置，这类点位的润滑脂加注量不大，加注周期相对较长，采用这种直通式M5油嘴既能满足润滑加注的功能需求，也不会因为零件尺寸过大影响设备的整体外观布局与周边零件的安装。

　　建模过程中需要重点关注几个配合面的尺寸公差：一是下端M5外螺纹的大径、中径、小径尺寸要符合普通公制螺纹的公差要求，保证和不同厂家加工的内螺纹孔都能顺畅旋合；二是顶端注油锥面的锥度要和通用黄油枪枪头的内锥尺寸匹配，保证对接密封可靠；三是外六角的对边尺寸要符合标准紧固件的尺寸规范，让用户可以用常规标准工具完成安装，不需要定制专用扳手。另外整个零件的材质选型一般会采用黄铜或者镀锌碳钢，黄铜材质的耐腐蚀性更好，适合在潮湿或者有轻度腐蚀的工况下使用，镀锌碳钢的强度更高，适合在有一定振动、冲击的设备上使用，建模时不需要额外做表面纹理的处理，保持金属机加工的质感即可，重点还原各个结构段的同轴度，避免出现不同轴导致安装后偏斜的问题。
