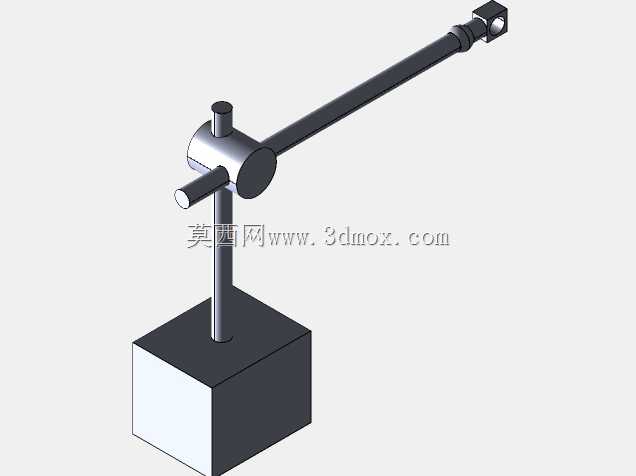

可调式关节臂磁性底座固定支架

　　在机加工车间的日常作业场景里，这类带关节臂的磁性底座支架是一线操作师傅手边离不开的实用辅具，不管是在车床、铣床、磨床的工位上做工件尺寸的形位公差打表检测，还是给小型气动工具、冷却喷嘴、照明灯具做临时固定，它都能凭借自身的结构特性快速完成布设，不用在机床床身或者工件台面上额外钻孔攻丝做安装位，靠底座的磁吸力就能牢牢吸附在导磁金属表面，拆装移位都只需要几秒，完全不会破坏设备原有台面的结构完整性。

　　从实际使用的功能逻辑来看，这个支架的核心优势全在关节结构的设计上，垂直立杆和水平长臂之间的回转关节做了锁紧结构，松开锁紧旋钮的时候，长臂既能绕垂直立杆做360度的水平回转，也能在垂直平面内调整俯仰角度，长臂末端的安装座还带独立的回转自由度，能适配不同安装方向的外接配件，不管是要把百分表的测头对准工件的径向跳动检测面，还是要把冷却喷嘴对准刀具的切削刃口，都能通过多关节的配合把末端工作头精准送到需要的位置，调整到位之后拧紧锁紧旋钮，整个臂架就会形成刚性的支撑结构，不会因为检测时的轻微接触力或者切削液的冲力出现移位，保证检测数据的准确性或者冷却位置的稳定性。

　　做这个结构的三维建模的时候，首先要把安装边界的尺寸卡准，底座是方块式的磁座结构，底面要做完全的平面处理，保证和机床台面吸附的时候没有缝隙，磁吸力能完全发挥，不会因为接触面不平出现吸力打折的情况；垂直立杆的直径要和关节处的夹持孔做公差配合，既要保证立杆插入的时候顺畅不卡滞，也要保证锁紧之后不会出现立杆下滑的情况；水平长臂的长度按照实际使用的作业半径做了13英寸的设定，这个长度刚好能覆盖普通小型机床工作台面的大部分检测范围，不会因为臂太短够不到检测位置，也不会因为臂太长导致锁紧之后末端出现过大的挠度变形，影响检测精度。

　　建模过程中要特别注意关节处的细节处理，锁紧旋钮的位置要做在操作人员顺手的侧方，不用探身到设备内侧就能完成松紧操作，关节内部的摩擦面要做足够的接触面积设计，保证锁紧的时候有足够的摩擦力矩，承受末端挂载的配件重量不会出现溜臂的情况；长臂末端的安装座要做标准的夹持孔位，能适配市面上常见的百分表夹柄、喷嘴接杆的直径尺寸，不用额外做转换接头就能直接装配件使用；整个支架的棱角位置都做了小倒角处理，避免车间作业的时候锋利的边角刮伤操作人员的手部，也不会刮到机床的漆面或者工件的加工表面。

　　从实际选型的角度来说，这类支架的刚性表现是核心考量点，建模的时候所有杆件的壁厚都做了合理的设定，既不会因为壁厚太薄导致臂架受力变形，也不会因为壁厚过大让整个支架过于笨重，移位的时候拿取费力；磁座的吸力参数要和整个臂架加上末端配件的总重量匹配，保证在臂架完全伸到最长位置的时候，磁座的吸力仍然能提供足够的抗倾覆力矩，不会因为末端受力就出现支架翻倒或者移位的情况。在装配逻辑上，整个支架的零件数量不多，没有复杂的异形结构，所有配合面都是规则的圆柱面和平面，不管是做3D打印打样还是做金属件的机加工，生产难度都很低，后期维护的时候如果关节出现磨损，只需要更换关节处的摩擦垫片就能恢复锁紧性能，不用整体更换整个支架，使用成本很低。

　　平时在车间做设备调试或者工件检测的时候，这种支架的使用频率非常高，比如在车床上装夹完轴类工件之后，要打表检测工件的径向跳动和端面跳动，把百分表固定在这个支架上，磁座吸在车床的导轨面上，调整长臂的位置让百分表测头压在工件表面，转动卡盘就能直接读取跳动数值，比用传统的表座调整起来更灵活，长臂的伸展范围也更大，能覆盖到更长的轴类工件的不同检测位置；要是在铣床上加工小型零件，需要给刀具做冷却，也可以把冷却气管固定在支架末端，调整好喷嘴的角度对准切削位置，不用把气管绑在机床的防护栏上，调整位置的时候也不用反复绑扎，效率高很多。
