5加仑立柱式润滑脂卸料输送泵结构

　　在车间设备维保、集中润滑系统供料、生产线油脂定量加注的场景里，这类立柱式润滑脂卸料泵是处理高粘度桶装润滑脂的核心执行部件，区别于普通流体输送泵，它针对5加仑标准桶装润滑脂的取用场景做了专属结构适配，避免人工掏取油脂带来的污染、浪费以及效率低下问题。从实际使用逻辑来看，这类泵的核心功能是依靠垂直下压的压盘结构贴合桶内油脂液面，配合上部的泵体抽吸结构，将高粘度的润滑脂从标准包装桶内持续泵出，输送到后续的加注管路、分配阀或者直接对接设备的润滑点，尤其适合粘度等级在NLGI 00到2级之间的润滑脂、阻尼脂这类流动性差的膏状介质，在汽车零部件装配线、重型机械维保车间、轴承生产厂的油脂加注工位应用十分普遍。

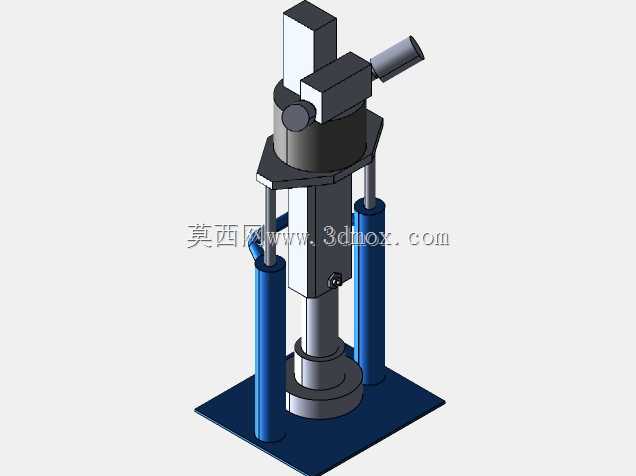

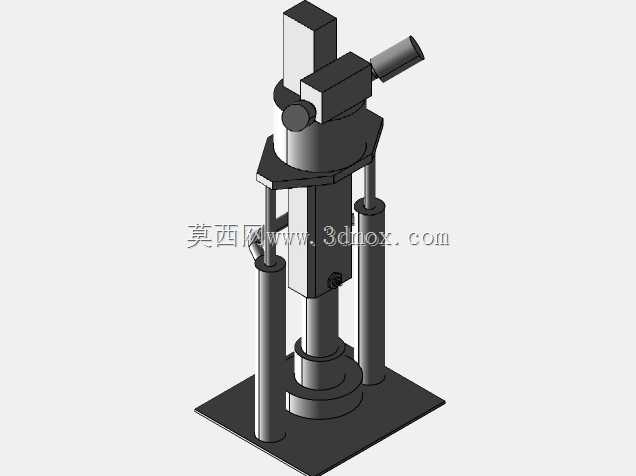

　　从结构设计思路上拆解，整个泵采用双导柱加中心泵体的立式布局，底部的方形安装底板作为整个设备的安装基准，预留的安装孔位可以直接固定在工位地面或者移动小车上，适配车间固定工位或者移动维保的不同需求。两根平行的蓝色导柱承担垂直导向功能，保证压盘上下动作时的同轴度，避免压盘偏斜刮蹭桶壁造成密封失效，导柱的有效行程完全覆盖5加仑标准桶的高度范围，压盘下行到最低位置时可以贴合桶底，最大限度减少桶内残脂量，常规工况下残脂率可以控制在3%以内。上部的泵体集成了驱动与抽吸单元，侧向伸出的管路接口是介质输出端，可以直接对接高压输脂软管，接口尺寸适配行业通用的1/2英寸或者3/4英寸管路规格，不需要额外做转接加工。

　　设计时需要重点考虑的安装边界首先是垂直方向的净空要求，泵体完全升起状态下的高度要满足标准桶放入、取出的操作空间，通常需要预留比泵体最大高度多200mm的顶部空间，方便更换空桶；水平方向的安装尺寸要覆盖底板的固定范围，同时预留两侧操作空间，方便操作人员锁紧桶箍、调整压盘位置。压盘的外径尺寸严格匹配5加仑润滑脂桶的内径，边缘的橡胶密封圈在压盘下行时会紧贴桶内壁，既可以防止空气进入泵体造成吸空断流，也能避免油脂从压盘边缘溢出污染设备。驱动部分的布局做了偏心优化，将动力单元布置在泵体上部侧方，不会干涉压盘的垂直动作，同时也方便日常维护时拆解检查泵芯的磨损情况。

　　在实际选型适配时，这类泵的输出压力可以满足最长30米管路的输送需求，不需要额外增加增压泵，针对不同粘度的介质，可以通过调整驱动端的供气压力（气动驱动版本）或者输出转速（电动版本）来匹配抽吸效率，避免高粘度介质下吸料不足的问题。结构上没有多余的复杂传动件，日常维护只需要定期更换压盘密封圈、检查泵芯的磨损情况即可，导柱表面做了硬氧化处理，长期上下动作也不会出现拉毛、卡滞的问题，适合车间多粉尘、多油污的恶劣使用环境。整个模型还原了实际产品的装配关系，导柱与底板的连接方式、泵体与安装支架的固定结构、压盘与中心泵杆的配合间隙都按照实际工程比例还原，可直接用于工位布局规划、管路走向模拟以及相关加注设备的方案设计参考。
