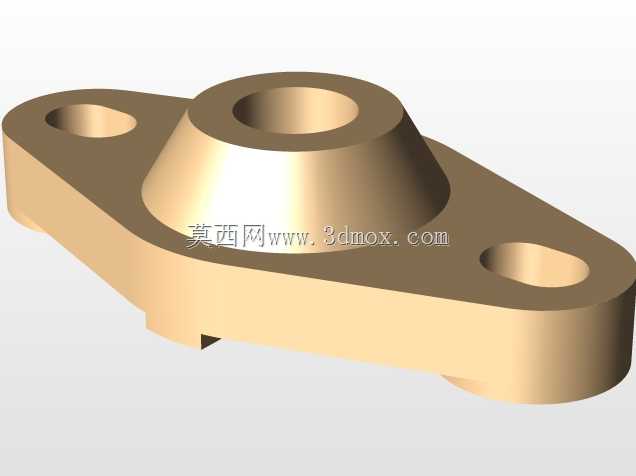

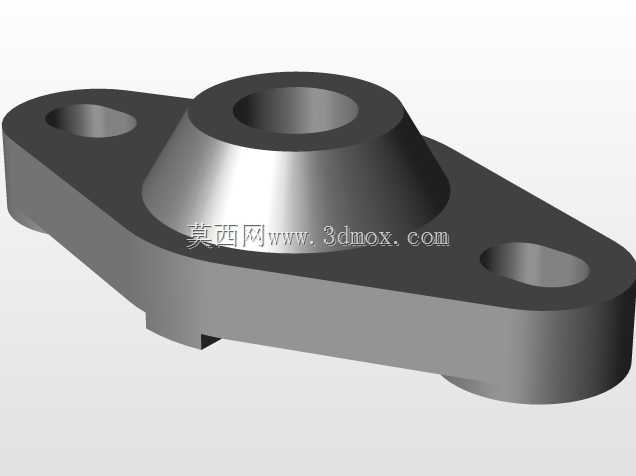

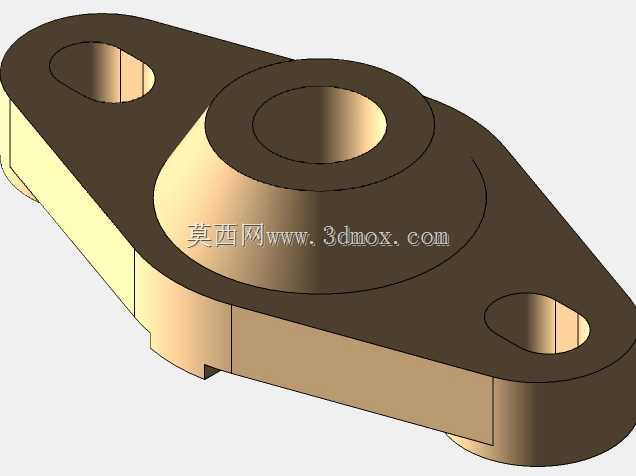

双安装耳带衬套张紧轴固定法兰紧固座

　　在带传动、链传动这类依赖挠性件传递动力的机械结构里，张紧装置的可靠性直接决定了传动系统的运行寿命与传动效率，这款固定法兰紧固座就是为张紧器轴提供刚性安装定位的核心连接件，常见于农业机械、输送设备、小型动力传输单元的张紧机构中，用来替代传统的焊接轴座或者分体式压盖结构，减少装配环节的调整工作量。从实际使用场景来看，这类紧固座多安装在设备的机架侧板或者安装基准面上，两个带通孔的安装耳呈对称分布在主体两侧，安装孔的中心距是选型时首先要确认的安装边界参数，安装时螺栓穿过耳孔直接锁紧在基准面上，不需要额外加工定位止口，依靠主体底部的贴合面就能实现稳定的支撑，相比单耳式的固定座，双耳结构能抵消张紧轴工作时受到的侧向摆动力，避免轴部出现偏磨。主体中间的凸起衬套部分是核心的功能区域，内孔加工有3/4-10规格的内螺纹，用来和张紧轴的外螺纹段配合，通过旋转轴体就能调整张紧轮的初始位置，调整到位后依靠螺纹副的自锁特性配合端面的锁紧结构就能固定位置，衬套的凸起高度刚好匹配常规机架板材的厚度范围，安装时衬套可以穿过机架上的预制孔，让螺纹配合段完全处于受力区域，避免螺纹连接处受到额外的弯曲应力。设计这款零件的时候，首先要考虑的是受力路径的合理性：张紧轮受到的皮带/链条拉力会通过轴传递到内螺纹上，再通过衬套的根部过渡到两侧的安装耳，最终分散到安装螺栓和基准贴合面上，所以衬套和安装耳的连接位置做了大圆弧过渡，避免应力集中导致的根部断裂，

　　这也是很多新手建模时容易忽略的细节——如果直接做直角过渡，在交变载荷下很容易在转角位置萌生疲劳裂纹。外形上没有多余的装饰结构，所有的轮廓都是为了满足功能需求：主体的法兰盘部分直径刚好覆盖衬套根部的受力区域，不会做多余的外伸来浪费材料，安装耳的外形是随形的流线轮廓，在保证安装孔周围有足够压紧面积的前提下，尽可能减少零件的整体重量，两个安装孔的沉头结构可以让螺栓头完全埋入零件表面，不会突出在外干涉张紧轮或者传动件的运动轨迹。从安装边界来看，零件的总高度是衬套凸起高度加上法兰盘的厚度，选型时需要确认安装位置的轴向空间是否足够，避免衬套顶到对面的结构件；两个安装耳的外轮廓宽度是横向安装的最大尺寸，需要确认机架上的安装位置有足够的平面来放置，

　　不会和周边的加强筋或者其他固定件产生干涉。实际装配时，底部的贴合面需要保证足够的平面度，不然锁紧螺栓的时候会让主体产生变形，导致内螺纹的同轴度出现偏差，张紧轴转动的时候就会出现卡滞或者偏载的情况，所以建模的时候这个贴合面的粗糙度要求要高于其他非配合面，加工时也会优先保证这个面的加工精度。和普通的光孔法兰座不同，这款带内螺纹的紧固座不需要额外的锁紧螺母来固定轴的位置，调整张紧度的时候只需要转动轴体，到位后在轴端加一个薄锁紧螺母防松即可，装配步骤比传统结构少了至少两个零件，在批量装配的生产线上能有效提升装配效率，也减少了后续维护时需要拆卸的零件数量。零件的材质一般选用粉末冶金或者压铸碳钢，表面做发黑处理来提升防锈能力，

　　适合在没有强腐蚀的常规工业环境下使用，内螺纹的精度等级选用6H通用公差，既能保证和轴的螺纹配合顺畅，又不会因为间隙过大导致张紧状态下出现窜动。很多设计人员在选型这类固定座的时候，容易只看螺纹规格是否匹配，忽略安装耳的中心距和衬套的凸起高度，导致买回来的零件装不上，或者衬套长度不够，螺纹啮合长度不足，受力的时候出现滑牙，所以在建模的时候这些关键尺寸都要做明确的参数化标注，方便后续选型调用的时候直接修改参数，不需要重新绘制轮廓。另外，零件的边缘都做了小倒角处理，一方面是去除加工产生的毛刺，避免装配的时候划伤操作人员，另一方面也能让零件在放入安装孔的时候起到导向作用，不用刻意对齐就能顺利装入，这些细节虽然不影响核心功能，但却是工业零件设计里实用性的体现。
