克利夫兰气动振动器结构设计

　　在工业现场的料仓破拱、小型构件振实、物料输送辅助、筛网激振这类工况里，气动振动器的应用占比一直不低，尤其是在有防爆要求、不便布置电动振动设备的场景，靠压缩空气驱动的振动部件不需要额外布设供电线路，也不会产生电火花，适配性更强。这次拆解建模的这款克利夫兰CVT-p-1型气动振动器，在结构设计上走的是紧凑块式安装路线，和常见的圆柱式气动振动器不同，它的主体采用方块式基座加顶部偏心振动腔的布局，安装时不需要额外做适配抱箍，直接靠基座上的预留孔位就能完成固定，对安装空间的占用更小。

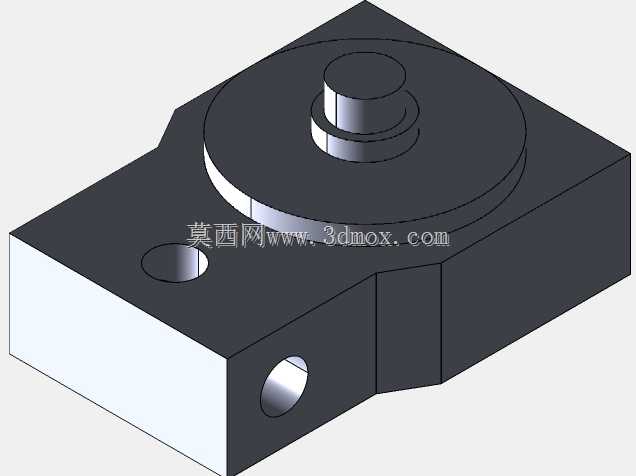

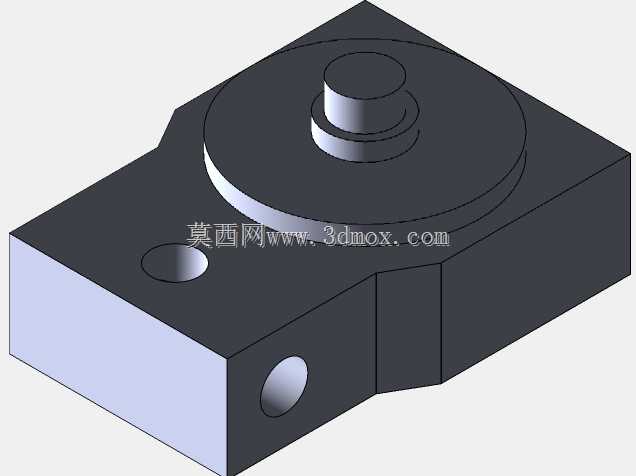

　　从实际使用的角度看，这类振动器的核心作用是通过高频微幅振动消除物料在仓壁的粘附、架桥问题，也可以给小型振动台、筛分设备提供稳定激振力，相比电动振动器，它的启动停止响应速度更快，通过调节进气压力就能在一定范围内调整激振力大小和振动频率，适配不同工况的振动需求。设计这款模型的时候，首先要考虑的是安装边界的匹配性，基座的两个安装孔分别布置在侧面和顶面方向？不对，仔细看结构，基座的侧立面有一个横向的通孔，顶面靠近边缘的位置有一个沉孔，这两个孔位分别对应不同的安装场景：侧面通孔用于穿装螺栓将振动器固定在垂直仓壁上，顶面沉孔则用于水平安装面的锁紧固定，两种安装方式不需要额外加装转接板，直接靠本体的孔位就能完成固定，这也是它结构紧凑的核心设计点。

　　顶部的振动输出轴采用阶梯轴结构，最外侧的小轴径段是用于外接配重或者振动传递杆的接口，中间的台阶面是轴向限位面，和内部的偏心转子配合，保证转子转动时的轴向窜动量控制在合理范围内，避免长期运行后出现轴端磨损、振动偏移的问题。主体的方块基座和顶部的圆形振动腔采用一体化的铣削成型结构？不对，从三维模型的分模线来看，基座和振动腔是两个独立加工件通过止口定位后锁紧固定的，止口的配合面做了密封槽设计，安装时嵌入O型圈就能保证压缩空气不会从结合面泄漏，这种分体式设计的好处是后期维护时不需要完全拆解整个基座，只需要拆开顶部的振动腔端盖就能清理内部积尘、更换磨损的转子叶片，维护效率更高。

　　在尺寸边界上，这款振动器的基座长宽尺寸控制得比较紧凑，整体高度不会超过基座长度的三分之二，安装时在设备侧壁或者料仓锥段预留的安装空间不需要太大，哪怕是空间局促的小型料斗、窄幅输送溜槽上也能装得下。进气口布置在基座的侧端面，和安装孔位错开一定距离，接气管的时候不会和安装螺栓产生干涉，气管接头拧入后不会突出基座的安装平面，避免安装时压到气管造成漏气。

　　从功能特性上来说，这款振动器属于活塞式还是转子式？从结构外形判断，它是涡轮式气动振动器，内部靠压缩空气推动涡轮带动偏心块高速旋转产生离心力，形成高频振动，相比活塞式振动器，它的运行噪音更低，振动频率更高，适合对振动频率要求高、激振力不需要太大的精细振实场景，比如小型精密铸件的型砂振实、薄壁构件的焊接应力消除辅助、细小颗粒物料的筛分激振。设计三维模型的时候，特意把内部的气流通道走向做了还原，从进气口进入的压缩空气通过基座内部的斜孔直接通入顶部的涡轮腔，驱动涡轮转动后的废气从基座另一侧的排气口排出，排气口做了消音槽结构，能降低排气时的气流噪音，符合工业现场的噪音管控要求。

　　很多工程师在选型这类气动振动器的时候，容易忽略安装面的平面度要求，这款振动器的基座安装面做了精加工处理，平面度控制在0.05mm以内，安装时如果安装面不平整，锁紧螺栓后会造成基座变形，内部的涡轮腔同轴度被破坏，会出现转子卡滞、振动异响的问题，所以建模的时候特意把安装面的粗糙度要求、形位公差标注逻辑融入了结构细节里，比如安装孔周边做了小凸台设计，避免安装时螺栓锁紧力过大造成基座平面变形。另外，顶部的振动输出轴和腔体的配合间隙控制在0.02-0.03mm之间，间隙太小会出现热胀卡滞，间隙太大会造成压缩空气泄漏，振动效率下降，这个间隙值是结合气动元件的常规密封要求、不同环境温度下的材料膨胀系数计算确定的，在-20℃到80℃的工作环境温度范围内都能稳定运行。

　　在实际应用场景里，这类振动器还经常被用在自动化生产线的物料分料机构上，通过高频振动让料道里的小零件有序排列，避免卡料，相比电磁振动给料器，它的振动幅度更稳定，不会因为电压波动出现振动幅度变化，而且不需要接电，在有易燃易爆粉尘的化工、粮食加工车间里使用安全性更高。建模过程中，对各个配合面的公差配合、安装孔的位置度都做了参数化设置，方便后续根据不同的安装需求调整孔距、整体尺寸，不需要重新绘制整个模型，只需要修改对应参数就能生成不同规格的衍生型号，这也是参数化建模在通用机械零部件设计里的实用价值，能大幅缩短同系列产品的设计周期。
