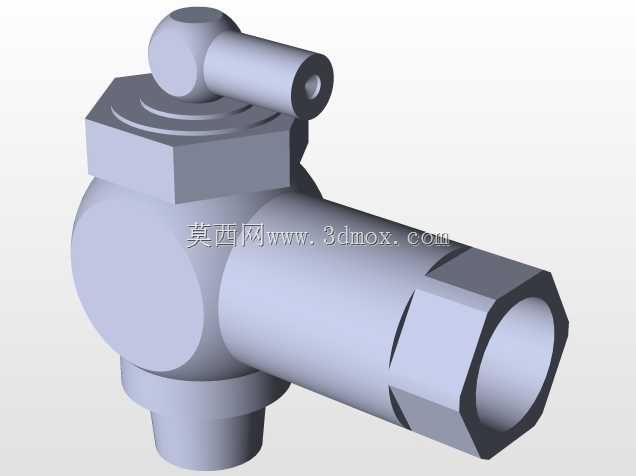

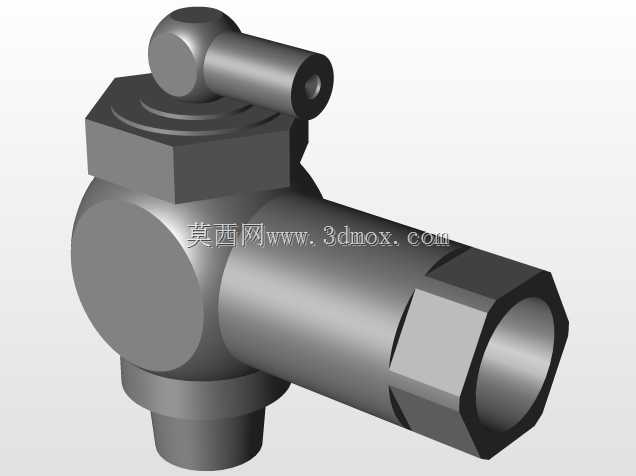

1/2NPT螺纹连接角式截止阀结构

　　这款角式截止阀的先导端口适配5/32规格油管，在小型液压控制回路、气动辅助控制支路中有着广泛的应用场景，常见于小型动力单元的油路通断控制、实验台架的气路截断工位，以及小型加工设备的润滑管路控制节点。不同于直通式截止阀的流道走向，角式结构的进出口呈90度夹角，在管路布局受空间限制的安装场景下，能够减少管路弯头的使用数量，降低管路沿程压力损失，同时缩短管路装配的总长度，让紧凑空间内的管线排布更规整。从功能特性来看，该阀依靠顶部的手柄旋转实现流道的通断控制，阀芯采用锥面密封结构，截断状态下的密封性能可靠，能够有效阻断油路或气路的介质流通，避免停机状态下的介质串流、泄压问题，手柄的操作力矩经过适配设计，日常操作无需借助额外加力杆，

　　单人徒手即可完成启闭动作，适合需要频繁通断操作的工位使用。设计过程中优先考虑了安装适配性，阀体两端的1/2NPT锥管螺纹能够直接匹配同规格的管路接头，无需额外加工转换接头，螺纹的有效旋合长度符合通用管路安装规范，装配时按照标准扭矩拧紧即可实现可靠的密封连接，不会出现螺纹过短导致的密封失效问题。阀体的主体流道采用等径设计，介质流经阀体时的流阻变化平缓，不会出现局部涡流导致的压力骤降问题，在额定工作压力范围内，介质流通的稳定性能够满足常规控制回路的使用要求。顶部的手柄操作端采用圆柱加球形端头的结构，操作时的握持手感贴合手部施力角度，长时间操作也不会出现明显的硌手感，手柄与阀芯的连接部位采用防松结构设计，频繁启闭操作后也不会出现手柄松动、

　　转角错位的问题。安装边界方面，阀体的六角结构部位预留了标准扳手的操作空间，装配时可以使用普通活动扳手或开口扳手完成拧紧作业，阀体侧面的六角部位同样预留了足够的扳手操作间隙，相邻管路或安装板不会对扳手操作造成干涉。先导端口的位置设置在阀体顶部侧方，连接5/32油管时，油管的弯曲半径预留空间充足，不会出现油管弯折过度导致的通流截面变小问题，端口的连接结构采用快插式适配设计，油管插入后即可实现可靠锁紧，拆卸时按压端口卡环即可拔出油管，日常维护拆装十分便捷。模型还原了阀体的所有外部装配特征，各个部位的尺寸比例与实物高度接近，虽然是近似建模，但关键安装尺寸、接口位置、操作空间的还原度能够满足管路布局设计、安装干涉检查的使用需求，

　　在进行设备三维布局设计时，可以直接将该模型导入装配环境，验证管路走向、操作空间是否符合设计要求，提前规避装配阶段可能出现的干涉问题。阀体的材质选用常规的金属阀体材质，表面处理采用通用的工业阀件处理工艺，能够适应常规工业环境下的使用要求，不会因为常规的油污、粉尘接触出现过早的锈蚀问题，日常使用仅需定期检查手柄操作灵活性、接口密封性能即可，维护成本较低。在实际选型应用中，该阀适合小通径的控制支路使用，不宜用在主通路大流量的工况下，避免通流能力不足导致的系统压力损失过大问题，安装时需要注意介质流向与阀体标识的方向一致，避免反向安装导致的密封性能下降、操作力矩异常增大问题。
