车间工位悬挂式弹簧工具卷收平衡吊具

　　在装配流水线、维修工位、精密组装作业区这类需要频繁取用手持工具的场景里，工具卷收平衡装置是降低作业疲劳、规范工位管理的核心配套工装。这类装置的核心作用是通过内部卷簧的恒定拉力，抵消气动螺丝刀、扭矩扳手、小型焊枪、电动起子这类手持作业工具的自重，让操作人员在取用工位悬挂的工具时，能实现近乎零重力的操作手感，不用反复弯腰拾取台面上的工具，也避免工具随意放置造成的台面杂乱、工具磕碰掉落风险。

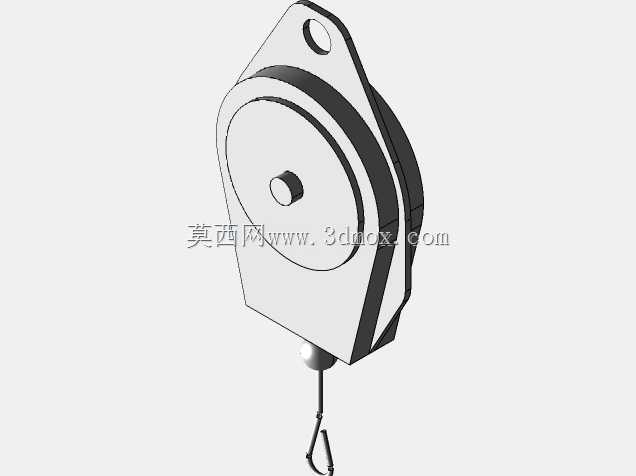

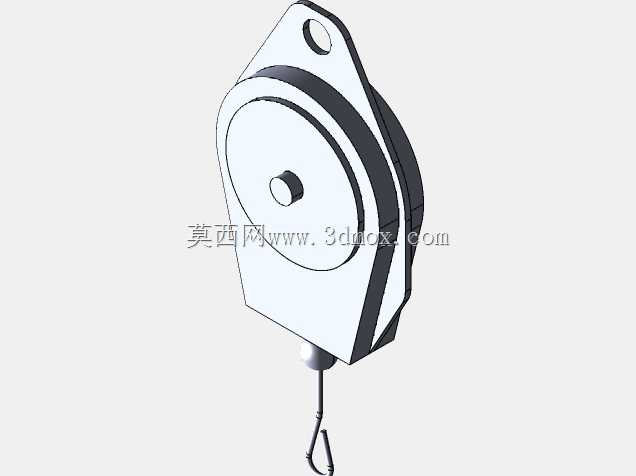

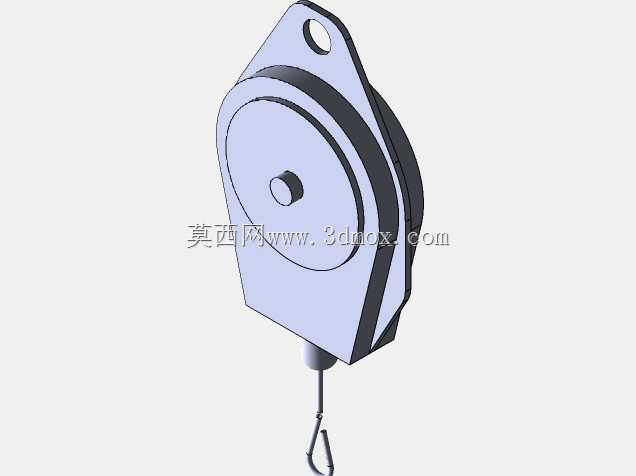

　　这款卷收器的结构设计完全围绕工位悬挂的实用需求展开，整体采用扁圆形的紧凑壳体结构，壳体顶部做了一体化的带孔吊耳结构，安装时可以直接通过螺栓、挂钩或者钢缆挂在工位上方的型材横梁、管线吊架上，不需要额外设计复杂的安装转接件，吊耳的开孔尺寸适配常规的M8-M10规格安装螺栓，能覆盖绝大多数工业工位的悬挂安装载荷要求。壳体采用上下扣合的拼接结构，接缝处做了错位止口设计，既能阻挡车间内的粉尘、金属切屑进入内部卷簧腔，也方便后期维护时拆开壳体更换疲劳失效的卷簧，不需要整体报废整个装置。

　　内部核心的卷收结构采用蜗卷弹簧作为动力源，和普通卷尺的卷簧结构不同，这款卷收器的弹簧做了恒力矩设计，在钢索拉出的全行程范围内，输出的拉力波动控制在很小的区间内，不会出现钢索拉出越长拉力越大的问题，匹配1至3.5磅的工具自重区间，刚好覆盖车间里最常用的中小型手持气动、电动工具的重量范围。卷收轮的侧边做了阻尼摩擦结构，当工具被拉到作业需要的高度松手后，不会出现钢索快速回弹抽打壳体的问题，能稳定停在当前拉出长度，只有当操作人员把工具往上推送超过平衡位置时，卷簧才会带动卷轮缓慢收回钢索，把工具拉回初始悬挂位置。

　　伸出壳体的钢索采用多股细钢丝绞合的结构，表面做了镀锌防锈处理，钢索出口位置加装了耐磨的尼龙导向套，避免钢索反复收放时和金属壳体边缘摩擦造成断丝，导向套的端部做了圆弧过渡，即使钢索以倾斜角度拉出，也不会出现硬折痕，大幅提升钢索的使用寿命。钢索末端配置了可旋转的工具挂钩，挂钩带防脱卡扣，挂接工具后不会因为作业时的晃动出现脱钩问题，旋转结构可以避免钢索在工具转动时出现拧转打结的情况。

　　从安装边界来看，这款卷收器的整体厚度控制在较薄的尺寸，悬挂后不会占用过多的工位垂直空间，即使是层高较低的车间工位，悬挂后工具的最低位置也能适配操作人员站立作业的取放高度，不会出现工具垂落过低磕碰工作台面的问题。壳体的侧面没有突出的结构件，相邻工位并排安装多个卷收器时，不会出现壳体互相干涉碰撞的情况，适合在密集排布的装配工位上批量部署。

　　在实际选型适配时，需要注意悬挂的工具总重量不能超出卷簧的拉力范围，若工具重量过轻，会出现钢索无法完全收回、工具悬停位置过低的问题；若工具重量超出额定上限，会导致卷簧长期处于过拉伸状态，提前出现疲劳失效，拉力衰减后无法维持工具的悬停状态。安装时要保证吊耳的悬挂点处于作业位置的正上方，尽量减少钢索倾斜拉出的角度，降低导向套的单侧磨损，日常维护只需要定期在导向套位置涂抹少量润滑脂，检查钢索是否有断丝情况即可，不需要复杂的保养流程。

　　这类卷收装置的应用场景并不局限于装配车间，在电子组装线、质检工位、包装作业区甚至汽修工位上，只要是需要频繁取用手持工具、且希望工具始终保持在作业可达范围内的场景，都能通过这类卷收器优化作业动线，减少无效的取放工具动作，单工位的作业效率能得到明显提升，同时也能避免工具掉落砸伤工件或者操作人员的安全隐患。和传统的工具放置架相比，悬挂式的卷收器不占用台面操作空间，工具始终处于悬挂状态，也不会和台面上的工件、量具发生磕碰，能更好的保护精密工具的外观和精度。
