山田款SKR110A50PAL润滑脂泵结构

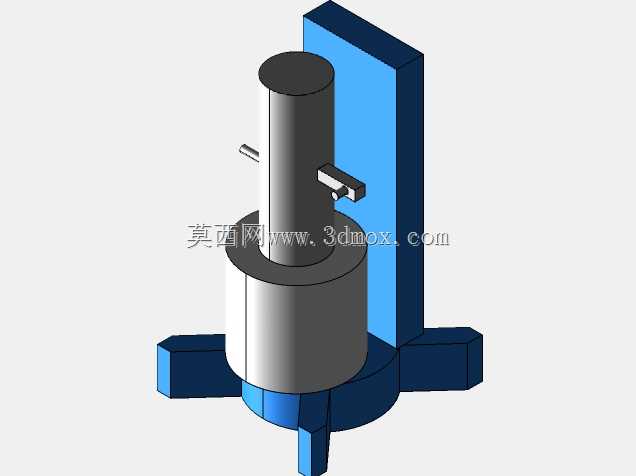

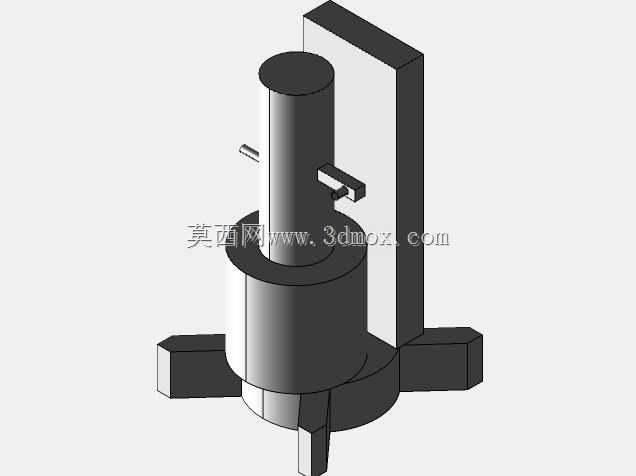

　　在各类集中润滑系统的布局里，这类立式安装的润滑脂供给部件，常被布置在生产线设备的机架侧方、中小型机床的立柱旁、自动化输送线的驱动端附近，承担着向多个摩擦副定点定量输送润滑脂的作用，避免轴承、导轨、齿轮啮合面因为缺脂出现干磨、温升过快、磨损加剧的问题，尤其适合润滑点分布相对集中、供脂行程不算过长的中小型工业设备配套使用。从结构呈现来看，该部件采用立式同轴布局，下部为储脂筒结构，筒身采用直壁圆筒设计，能够最大化利用安装空间的垂直维度储纳润滑脂，减少水平方向的占地尺寸，上部为柱塞式压油结构，通过侧方伸出的拨杆结构联动外部驱动件，实现周期性的压脂动作，将储脂筒内的润滑脂加压后输送至出油口位置。后侧的L型安装支架是整个部件的安装基准，

　　支架的竖直面与泵体主体贴合固定，底部伸出的两个支脚向两侧水平延展，支脚位置预留了安装固定的孔位，能够直接通过螺栓固定在设备的安装基板或者机架立面上，安装时需要保证支架的竖直面与安装基准面的平面度公差控制在合理范围，避免泵体安装后出现倾斜，影响内部柱塞的往复运动精度，长期偏斜安装会导致柱塞与密封件的偏磨，缩短部件的整体使用寿命。设计过程中特意省略了非核心的外部滚轮结构，把建模重心放在了核心的泵体、储脂腔、安装支架、驱动拨杆的结构还原上，能够让选型和设计人员快速把握核心的安装边界与接口位置：整个部件的垂直高度方向从底部安装支脚的底面到上部压油结构的顶面，形成连续的垂直安装空间，水平方向的最大尺寸出现在底部两个支脚的外端间距，

　　侧方的驱动拨杆伸出长度需要预留足够的运动避让空间，避免设备运行过程中拨杆与周边的管线、结构件发生运动干涉。这类润滑泵的实际供脂动作依赖柱塞的往复行程，拨杆每被驱动一次，柱塞就完成一次吸脂、压脂的循环，将定量的润滑脂从储脂筒推入出油管路，设计时需要根据配套设备的润滑点数量、每个润滑点的单次需脂量、润滑周期，匹配对应的驱动频率，避免供脂不足或者过量供脂造成的润滑脂浪费、污染设备周边环境的问题。储脂筒的下部采用锥面过渡结构，能够让润滑脂在自身重力以及压油部件的作用下，持续向进油口位置汇聚，避免筒壁残留过多润滑脂无法被有效输送，提升储脂空间的利用率。出油接口的位置设置在泵体上部的侧方，能够方便对接润滑管路，管路布置时需要尽量减少直角弯折，

　　降低润滑脂在管路内的流动阻力，尤其是在低温工况下使用时，润滑脂的稠度会上升，管路阻力过大容易导致供脂压力不足，远端润滑点无法获得有效润滑。从安装维护的角度来看，这种立式结构的润滑脂泵在补充润滑脂时，不需要拆解过多的外部结构，直接打开上部的注脂口即可完成补脂操作，日常巡检时可以直接通过透明或者半透明的储脂筒观察剩余脂量，及时安排补脂作业，避免出现空泵运转的情况。建模时还原的结构细节能够帮助设计人员在做设备整体布局时，准确预留安装空间，核对安装孔位的匹配度，提前规划驱动拨杆的联动结构与润滑管路的走向，减少实际装配时出现的结构干涉、安装错位等问题，也能帮助设备维护人员快速理解部件的结构组成，在出现供脂故障时快速定位问题点，比如拨杆联动失效、柱塞密封磨损、储脂筒内进脂口堵塞等常见故障，都可以对照结构快速排查处理。
