ER40方形夹头夹座结构设计

　　在数控加工、小型零件批量装夹的场景里，方形ER夹座是车间里出镜率极高的工装部件，尤其是ER40规格的方形夹头夹座，适配夹持范围覆盖3mm到26mm直径的棒料、刀具柄部，不管是台式铣床的工件固定、小型数控雕刻机的刀具装夹，还是钳工工位的二次加工定位，都能看到这类结构的应用。和圆形ER夹座不同，方形底座的结构不需要额外制作抱箍安装位，直接靠底座的四个垂直平面就能实现快速定位，不管是压在机床T型槽工作台上，还是固定在简易分度工装的安装面，都能靠底座的直角基准快速找正，省去了圆形夹座需要打表找正外圆的步骤，对于小批量多工位的加工场景来说，能节省不少装夹辅助时间。

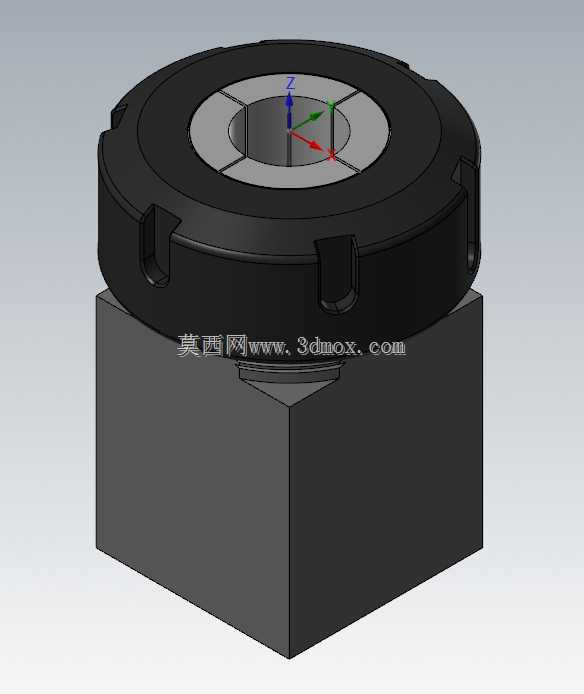

　　从结构功能来看，这套夹座分为下方的方形基座和上方的锁紧螺母两部分，基座内部加工有和ER40夹头锥度完全匹配的内锥面，锥度为标准的8度，和ER夹头的外锥面完全贴合，当旋转上方的锁紧螺母时，螺母的内端面会推动夹头沿锥面向内移动，依靠锥面的收紧作用让夹头的弹性槽产生均匀形变，从而抱紧中间穿过的棒料或者刀具柄部。方形基座的底部做了下沉的定位止口，安装时可以和工作台的定位槽配合，避免装夹受力时基座出现滑移，基座的四个侧面都做了直角精加工，平面度和相邻面的垂直度控制在0.02mm以内，不管以哪个侧面作为定位基准，都能保证装夹后工件的轴线和工作台面垂直，满足铣削、钻孔工序的位置精度要求。

　　设计这类夹座的时候，首先要保证内锥面的加工精度，锥面的表面粗糙度要达到Ra1.6以下，锥度公差控制在AT5级以内，否则夹头装入后会出现贴合不良的问题，导致装夹跳动超差，加工出来的零件同轴度没法保证。锁紧螺母的端面和螺纹轴线的垂直度也要严格控制，否则锁紧时会出现偏载，不仅会让夹头的收紧力不均匀，还会加快夹头弹性槽的磨损，缩短夹头的使用寿命。方形基座的边长尺寸要匹配常见的机床工作台槽距，常规ER40方形夹座的底座边长一般为80mm，高度为50mm左右，这个尺寸既可以保证锁紧时有足够的结构刚性，不会因为夹持大直径棒料切削时出现基座变形，又不会因为体积过大占用过多的工作台安装空间，方便在小型工作台上同时布置多个夹座实现多工位装夹。

　　实际使用中，这类方形夹座常被用来装夹待加工的圆棒料，进行端面铣削、侧面钻孔、开槽等工序，也可以反过来装夹直柄刀具，作为简易的动力头刀座使用，在一些自制的小型专用机床上，很多工程师会直接选用这类标准ER夹座作为刀具装夹结构，不用自己重新设计夹头的锥面和锁紧结构，大幅缩短专用设备的设计和制造周期。和三爪卡盘相比，ER夹头的夹持精度更高，普通精度的ER夹头装夹跳动就能控制在0.01mm以内，高精度级别的夹头跳动可以达到0.005mm，对于需要保证同轴度的小型零件加工来说，装夹精度远优于手动三爪卡盘，而且ER夹头的更换非常方便，只需要更换不同内孔的夹头，就能适配不同直径的工件，不需要像三爪卡盘那样调整卡爪的位置，换型效率更高。

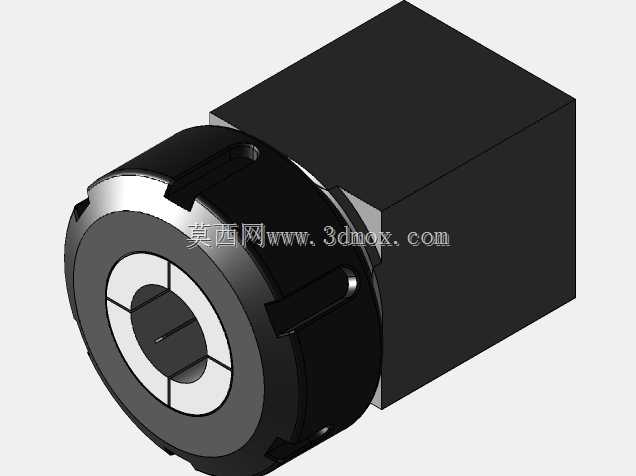

　　在建模过程中，需要重点注意几个配合尺寸的公差：首先是基座内锥面和夹头外锥面的配合，要保证锥面的接触面积达到80%以上，大端接触要比小端稍紧，这样锁紧时才能让夹头从前端开始均匀收紧；其次是锁紧螺母和基座上部外螺纹的配合，螺纹选用细牙螺纹，螺距为1.5mm，细牙螺纹的自锁性更好，切削过程中不会因为振动出现螺母松动的问题，同时细牙螺纹的调节精度更高，可以更精准地控制夹头的收紧量，避免夹头过度收缩出现开裂。另外，锁紧螺母的外圆做了四个对称的缺口，方便使用勾头扳手进行锁紧操作，缺口的位置和尺寸要匹配标准勾头扳手的尺寸，避免使用时出现扳手打滑的问题。基座的四个角做了小尺寸的倒角处理，不仅可以避免安装时锐角划伤操作人员，也能减少应力集中，提高基座的结构强度，在承受较大切削力的时候不会出现角部开裂的问题。

　　很多车间在进行小批量零件加工时，会在工作台上并排安装多个这类方形ER夹座，一次装夹多个工件，走完一个加工程序就能完成多个零件的加工，加工效率比单件装夹提升数倍。而且因为方形底座的定位基准统一，多个夹座找正一次之后，后续更换工件不需要重新找正基准，只需要松开螺母更换棒料即可，操作非常便捷。对于一些需要进行角度加工的场景，还可以把方形夹座固定在回转工作台上，依靠底座的直角面和回转台的定位槽配合，快速实现0度、90度、180度、270度的分度定位，完成零件四个侧面的加工，不需要复杂的分度计算，非常适合小型方块类零件的多面加工。
