方孔实心20齿传动齿轮结构设计

项目分类:齿轮 发布时间:2022-01-13 ID:503448
  • 方孔实心20齿传动齿轮结构设计
  • 方孔实心20齿传动齿轮结构设计

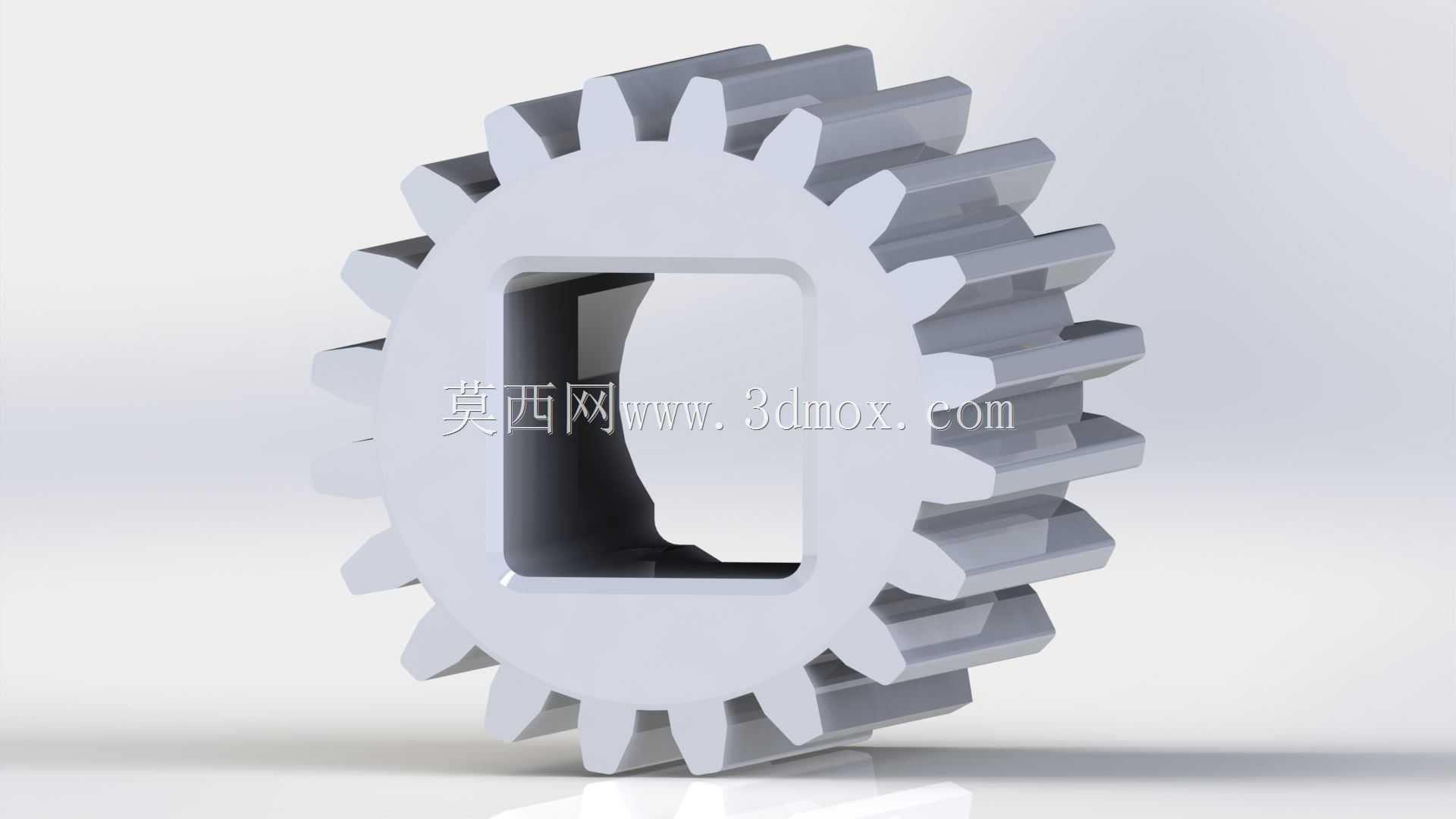

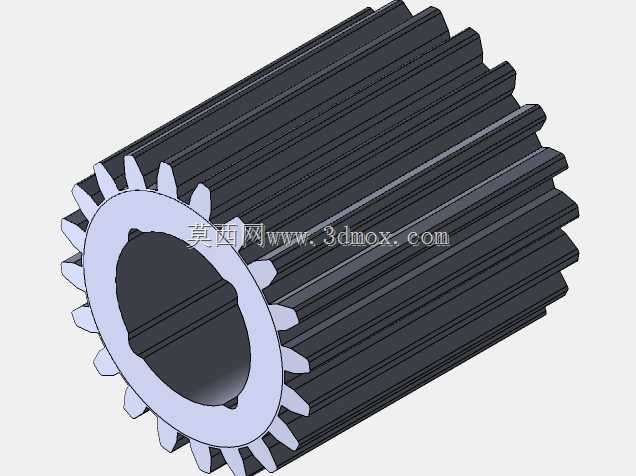

  这款20齿方孔实心齿轮,在中小载荷的传动场景中有着很广的适配性,常见于小型轻工输送线、桌面级自动化工位的动力传递环节,也可适配部分手动调节机构的力矩传输需求,区别于常规带键槽的圆孔齿轮,方孔的安装形式不需要额外配置平键,直接与对应截面的方轴配合即可完成周向固定,装配环节的对中效率更高,也避免了键槽加工带来的应力集中问题,在频繁正反转的工况下,不会出现键连接的松动、滚键故障。

  从实际使用的功能特性来看,该齿轮采用实心轮体结构,没有辐板、减重孔的设计,整体刚性更强,能承受比同模数辐板式齿轮更高的瞬时冲击载荷,适合传动空间紧凑、无法布置大直径齿轮但又需要传递中等力矩的工位。轮齿采用标准渐开线齿形设计,齿向为直齿,啮合过程中没有轴向力产生,对应的支撑轴承只需要承受径向载荷,能降低支撑组件的选型成本,也简化了安装座的结构设计,不需要额外设置轴向限位的复杂结构。

  设计过程中,首先是根据适配方轴的截面尺寸确定内孔的边界尺寸,方孔的四个棱边做了微小的圆角过渡,避免装配时棱边刮伤轴表面,也减少淬火处理时棱边的应力开裂风险。轮齿的参数匹配常规的通用模数系列,齿顶高、齿根高都采用标准值,能和同模数的标准直齿轮完美啮合,不需要定制配对齿轮,降低了备件替换的成本。轮体的厚度结合齿宽系数选取,保证啮合过程中轮齿的接触长度足够,不会出现偏载导致的齿面局部磨损过快问题,同时轮体端面和齿面的垂直度控制在常规机械传动的公差范围内,避免装配后出现齿向偏差导致的传动卡滞、噪音过大问题。

  安装边界上,该齿轮的外径由齿数和模数共同决定,方孔的尺寸直接决定了适配轴的规格,装配时只需要将方孔对准方轴推入到位,轴向可以通过轴用挡圈或者轴肩完成限位,不需要额外加工键槽、钻孔打顶丝,装配工序更短,适合批量装配的小型设备生产线。在实际工况适配中,这款齿轮适合在环境相对清洁、润滑条件良好的闭式传动场景使用,如果用于开式传动,需要适当提升齿面的硬度,避免粉尘进入啮合面导致齿面磨粒磨损过快。实心结构的另一个优势是动平衡性能更好,因为轮体没有镂空结构,材质分布均匀,在中低转速的传动场景下,不需要额外做动平衡处理就能平稳运行,减少了生产过程中的工序步骤。

  在选型适配的时候,需要注意方孔和方轴的配合公差,过渡配合的精度既能保证装配的便利性,也能避免传动过程中出现孔轴之间的间隙晃动,长期运行也不会出现孔型磨损变旷的问题。轮齿的啮合侧隙按照标准传动的间隙选取,既能补偿热膨胀带来的尺寸变化,也能保证啮合过程中不会出现卡齿问题,同时储存少量润滑脂,提升齿面的使用寿命。不同于带轮毂的齿轮结构,这款齿轮的轮体直接从齿根到内孔为实心结构,轴向尺寸更短,能压缩整个传动组件的轴向安装空间,对于安装位置局促的小型设备来说,这种结构的空间利用率更高,不需要预留轮毂的安装位置,能让整体传动结构更紧凑。
