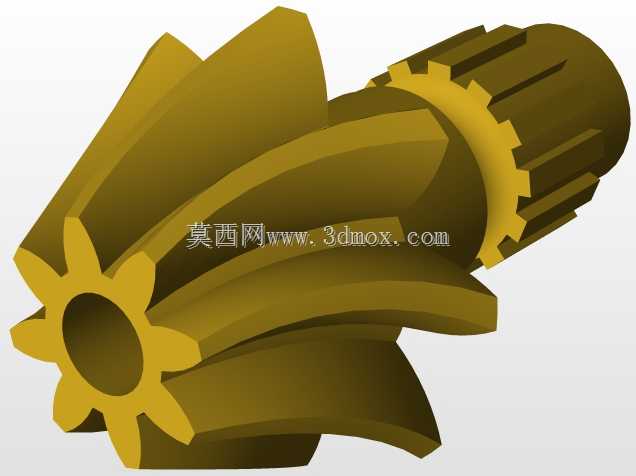

带花键轴段螺旋锥齿斜齿轮结构

　　这款斜齿轮结构在重载传动场景中适配性极强，常见于工程机械的分动箱、农业机械的动力输出单元、机床主轴进给传动链这类需要同时传递大扭矩、抵消轴向力的工况中，区别于直齿圆柱齿轮的瞬时线接触啮合，其轮齿呈螺旋角排布，啮合过程是逐步从齿端切入再到全齿面接触最后平滑退出，传动过程的冲击、振动与噪声都能得到有效控制，尤其适合中高转速的动力传递路径。从结构设计来看，该齿轮集成了螺旋锥齿段与花键轴段，锥齿部分用于相交轴之间的动力换向，可将输入轴的旋转动力以固定夹角传递至输出端，常见的90度换向传动场景中，这类带锥齿的斜齿轮能省去额外的换向传动组件，压缩整个传动箱的轴向与径向安装空间；花键轴段则用于和配套的传动轮毂、联轴器做周向固定，相比普通平键连接，

　　花键的多齿均匀承载特性可承受更大的交变扭矩，同时能保证轴上配套零件的同轴度精度，避免高速转动时出现偏心振动。建模过程中首先确定的是啮合参数，螺旋角的选取直接影响轴向力大小与重合度，常规工业传动场景下选取15到25度区间的螺旋角，既能保证足够的啮合重合度让传动更平稳，也不会让轴承承受过大的轴向载荷，降低支撑端的选型难度；齿形部分采用渐开线齿廓，锥齿的节锥角、齿顶高系数、顶隙系数都按照相交轴传动的啮合规范做参数化建模，保证装配后齿面接触斑点能落在齿面中部，避免出现边缘接触导致的齿面早期磨损。安装边界方面，齿轮的内花键孔与配套轴的花键段采用间隙配合，装配时可沿轴向小幅调整啮合间隙，锥齿段的背锥面作为安装定位基准，

　　装配时需与配对齿轮的背锥面对齐，保证啮合齿宽方向的接触长度符合设计要求；轴段的外圆预留了轴承安装位，安装时需控制轴承内圈与轴段的过盈量在合理区间，避免过盈量过大导致轴段变形影响齿形精度，或是过盈量不足出现跑圈问题。实际工况使用中，这类齿轮的润滑方式根据转速区间选择，中低转速重载场景采用油脂润滑，高转速场景则采用飞溅润滑，齿面需做渗碳淬火处理提升表面硬度，保证在交变载荷下的齿面接触疲劳强度，芯部则保留足够韧性避免冲击载荷下出现断齿问题。建模时特意做了齿根圆角过渡处理，避免齿根处的应力集中，花键齿的端部做了倒角引导，方便装配时快速对准花键槽，减少装配过程中的磕碰损伤；齿轮的轴向尺寸经过压缩，在保证齿宽满足承载要求的前提下，

　　尽可能缩短轴段长度，降低整个传动组件的转动惯量，提升传动系统的响应速度。在设备选型匹配时，需要核对该齿轮的传动比、额定扭矩、最高允许转速与传动系统的设计参数匹配，同时要确认安装空间的径向尺寸能容纳齿轮最大外径，轴向预留足够的轴承安装与间隙调整空间，支撑轴承需选用能同时承受径向力与轴向力的角接触轴承或是圆锥滚子轴承，抵消斜齿轮啮合产生的轴向分力，保证传动过程中齿轮轴不会出现轴向窜动，维持稳定的啮合间隙。
