概念款桁架式遥控飞机结构设计

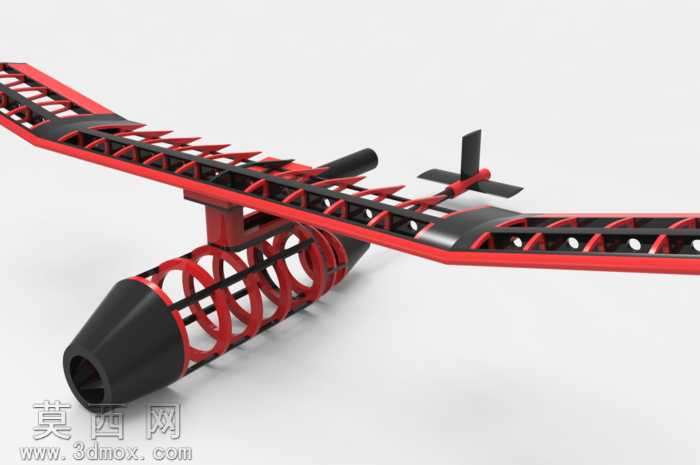

本作品为概念阶段的遥控飞机结构三维建模成果，整体采用外露桁架式骨架设计思路，未做蒙皮覆盖处理，核心目的是直观展示固定翼遥控飞行器的内部受力框架布局，为航模爱好者的结构改装、轻量化设计提供可视化参考。建模过程中首先梳理固定翼航模的核心受力逻辑，以机身中轴线为基准搭建主体承力框架：机头位置采用锥形封闭端设计，预留动力模块安装空间，机身中段采用环形肋条搭配纵向主梁的镂空结构，在保证结构抗扭强度的前提下最大化削减冗余重量，环形肋条的间距经过反复调整，既避免间距过大导致的框架形变，也防止间距过小带来的不必要重量增加。机翼部分采用平行翼梁搭配横向翼肋的经典桁架布局，翼肋沿翼展方向等距排布，翼梁贯穿整个机翼长度并与机身主梁做一体化衔接处理，保证机翼升力可以均匀传导至机身整体结构，尾翼部分同样采用轻量化骨架设计，垂直尾翼与水平尾翼的支撑框架直接延伸连接至机身尾部主梁，省去额外的连接配件，进一步降低结构重量。材质渲染阶段，主体承力框架采用哑光红黑撞色处理，红色部分标注主要承力梁结构，黑色部分标注辅助肋条与端头部件，通过色彩区分直观展现不同结构的受力优先级，渲染时采用柔和的均匀打光，避免强烈反光遮挡骨架的镂空细节，所有框架的杆件连接处都做了圆角过渡处理，还原真实航模加工中的倒角工艺，避免尖锐棱角带来的应力集中问题。整体设计未加入电子设备、蒙皮、动力系统等外置部件，完全聚焦于机身承力结构本身的布局展示，清晰呈现固定翼航模从机头到尾翼的力传导路径，桁架式的镂空设计既符合航模轻量化的设计需求，也具备独特的工业机械美感，可作为航模结构教学、创意航模设计的参考原型，帮助设计者快速理解固定翼飞行器的核心框架逻辑，在实际制作时可根据该结构搭配对应的蒙皮、动力与遥控组件，完成可飞行的实体航模制作。
