新型复合翼滑翔直升机创意设计方案

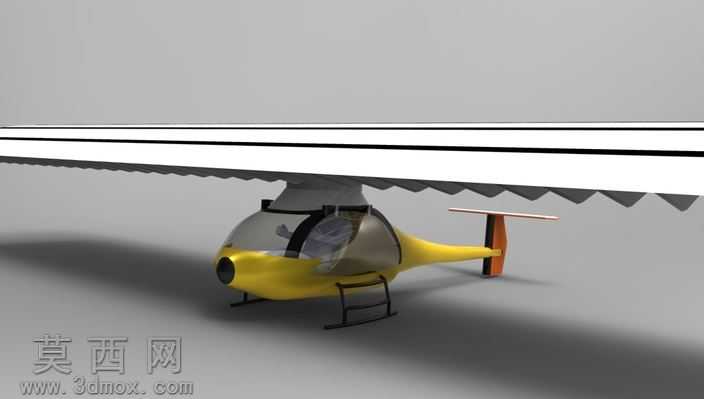

本作品为一款创新型复合翼滑翔直升机三维设计方案，建模阶段采用参数化建模逻辑搭建整体结构，首先完成机身主体的曲面构建，通过多段样条曲线勾勒出流畅的水滴形机身轮廓，对座舱区域做了弧面过渡处理，保证曲面连续性达到G2级别，避免渲染时出现光影断层。旋翼部分采用大跨度平直翼搭配顶部主旋翼的复合结构，主旋翼基座与机身顶部做了一体化衔接设计，尾翼部分采用垂直安定面加水平小翼的组合结构，尾撑杆从机身后部平滑延伸，保证整体气动线条的连贯性。起落架采用滑橇式结构，通过两组弯曲金属支架与机身下部连接，支架做了等壁厚处理，还原轻型飞行器起落架的轻量化设计特征。材质渲染阶段，机身主体采用亮黄色哑光航空涂料材质，调整了材质的粗糙度与金属度参数，模拟真实航空漆面的柔和反光效果；座舱罩采用高透聚碳酸酯材质，添加了轻微的反射与折射参数，还原透明座舱的通透质感，同时在座舱内部搭建了简化的座椅与操纵结构，提升模型的真实感；主旋翼与尾翼部分采用浅灰色航空复合材料材质，滑橇起落架采用黑色哑光金属材质，不同材质之间做了清晰的分界处理，避免材质混淆。设计思路上，这款滑翔直升机主打低能耗生态友好的定位，通过大跨度滑翔翼提供升力补充，降低主旋翼的动力负载，仅需简单的电动机即可驱动运行，整机结构精简，组件数量少，降低了生产与维护成本，翼展设定为15米，兼顾低空滑翔的升力需求与起降的场地适应性。建模过程中重点优化了曲面的平滑度，对机身与机翼、旋翼基座的衔接处做了多次曲面倒角与过渡处理，虽然作为首个三维创作作品曲面细节仍有优化空间，但整体完整还原了复合翼滑翔直升机的结构特征与设计理念，清晰展现了这类低能耗轻型飞行器的布局逻辑与结构特点。
