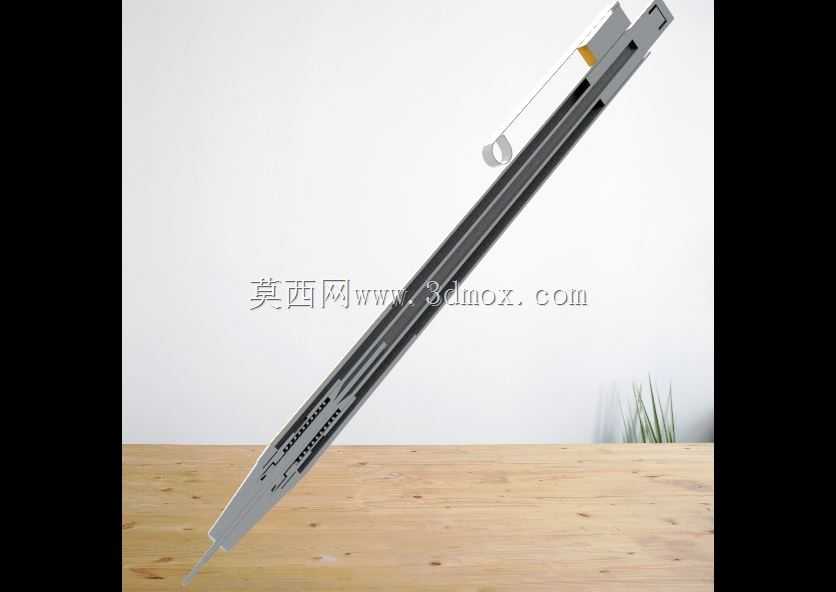

按实测绘复刻的0.7mm按动式活动铅笔结构

　　日常办公与工程绘图场景里，0.7mm规格的活动铅笔是出镜率极高的书写工具，相比传统木质铅笔，它无需反复削切，出芯长度可控，线宽稳定性好，不管是现场手绘草图、标注加工尺寸，还是日常记录台账、填写工艺卡片都能适配，不少一线装配、质检岗位的员工工装口袋里，常年都会别上一支，随取随用不会像木质铅笔那样容易折断笔芯、弄脏工装。这次复刻的这款按动式活动铅笔，整体结构完全参照市售量产款的实测绘参数搭建，没有做夸张的概念化改动，所有配合间隙都按照量产文具的公差要求设置，能直接用于文具结构验证、装配工艺模拟，也可以作为轻工产品结构设计的参考案例。

　　从结构拆分来看，整笔分为笔尖出芯组件、金属笔杆主体、橡胶握套、笔夹固定结构、按动尾帽五个核心部分，笔尖位置做了内收的锥形过渡，金属出芯嘴突出笔杆前端3mm，刚好能在书写时避开视线遮挡，绘图时能清晰对准标注点位，不会因为笔杆遮挡导致尺寸线画偏。握套位置采用软质橡胶包覆，表面做了细密的环形防滑纹，和金属笔杆的配合采用过盈压装结构，压装深度12mm，长期握持书写不会出现握套移位、打滑的问题，橡胶的邵氏硬度设置在60度，既不会因为太软导致握持发力时形变量过大影响书写稳定性，也不会因为太硬长时间握持硌手，适配不同握笔习惯的使用需求。

　　笔夹部分采用和笔杆同色系的金属冲压件，通过尾部的卡扣结构固定在笔杆靠近尾帽的位置，笔夹和笔杆外壁的间隙设置为2mm，刚好能顺利卡入工装口袋的布料厚度、笔记本封皮厚度，夹持后笔夹的回弹力度控制在1.2N，既不会因为夹持力太松导致笔从口袋滑落，也不会因为夹力过大扯坏口袋布料或者笔记本纸页。笔杆主体采用薄壁金属管结构，壁厚0.4mm，内部预留了足够的储芯腔空间，一次可以装入12根0.7mm规格的铅芯，减少日常使用时频繁换芯的麻烦，笔杆内壁做了光滑处理，铅芯在腔内不会因为晃动出现卡滞、断芯的问题。

　　按动出芯机构设置在笔杆尾部，采用常规的棘轮式进给结构，每按动一次尾帽，出芯嘴位置就会送出0.3mm长度的铅芯，按动行程设置为4mm，按压力度控制在8N，按动时的反馈清晰，不会出现空按、连动出芯过长的问题，尾帽和笔杆的配合采用间隙配合，配合间隙0.05mm，长期反复按动也不会出现卡顿、松垮的情况。整笔的总长度控制在145mm，最大直径11mm，整体重量控制在18g，长时间握持书写不会给手腕造成额外负担，不管是放在笔袋里还是别在口袋里都不会占用过多空间。

　　建模过程中特意还原了各部件的装配层级，所有卡扣、压装位置的配合关系都和实物一致，没有出现结构干涉的问题，比如笔夹固定位置的卡槽深度、握套和笔杆的定位台阶、按动机构的限位筋位都做了1:1还原，甚至连笔尖位置的铅芯防护金属套的倒角都做了细化处理，不会出现锐边划纸的问题。内部的出芯卡爪结构也做了完整建模，卡爪的开合角度、弹簧的预紧力参数都参照实物设置，模拟按动过程时能完整复现铅芯进给、锁止的完整动作，不会出现卡爪无法闭合夹不住铅芯、或者铅芯自动回缩的问题。

　　从实际使用的适配场景来看，这个结构模型除了用于文具产品的开发验证，还可以作为工业设计专业的结构建模练习案例，帮助初学者理解薄壁件装配、卡扣连接、棘轮进给这类常见结构的设计逻辑，也能用于办公场景的三维场景搭建，作为桌面摆件、工装口袋配饰的素材使用，所有部件的拆分都符合量产装配的工艺逻辑，没有出现无法开模、无法装配的不合理结构，比如金属笔杆的所有外壁过渡都做了R0.5的圆角处理，既提升握持的舒适度，也能避免金属件锐边造成的划伤风险，橡胶握套的分型线位置设置在和笔杆贴合的内侧，外观面不会出现合模线影响观感。
