径向进给摇臂钻床结构三维设计

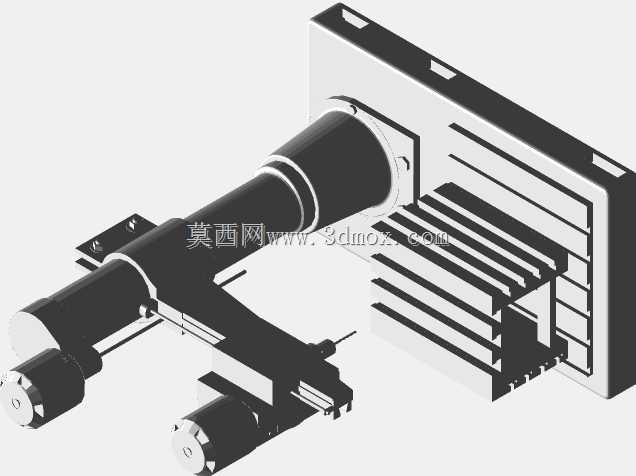

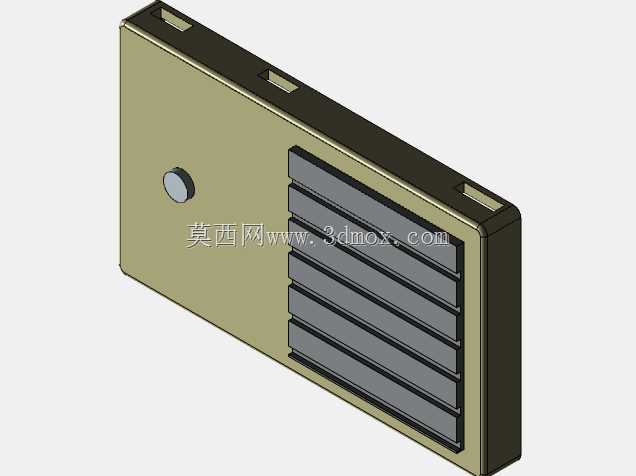

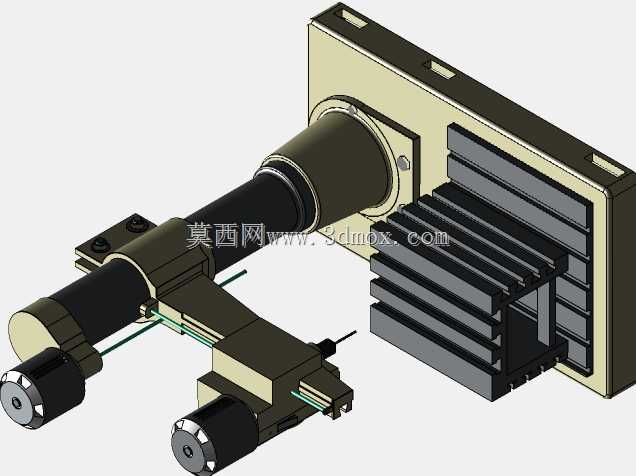

　　在中小批量机械零件加工车间、模具制造工段、设备维修班组的作业场景里，摇臂钻床是孔加工工序里绕不开的通用加工设备，区别于台式钻床的固定作业范围、立式钻床需要移动工件找正的操作局限，这类设备的摇臂结构可以绕立柱做360度回转，主轴箱能沿摇臂水平导轨做径向移动，无需频繁挪动重型工件就能完成不同坐标位置的孔系加工，尤其适配箱体类、机架类、大型法兰类零件的钻孔、扩孔、铰孔、攻丝、锪端面等工序，能大幅降低重型工件的装夹找正辅助时长。从结构设计逻辑来看，这套三维模型完整还原了设备的核心组成：底部为箱型铸铁底座，既是整台设备的承重基础，也预留了T型槽安装区域，可直接装夹工件或者配套安装组合夹具、回转工作台，底座内部设计有储液腔，可承接切削液回流，

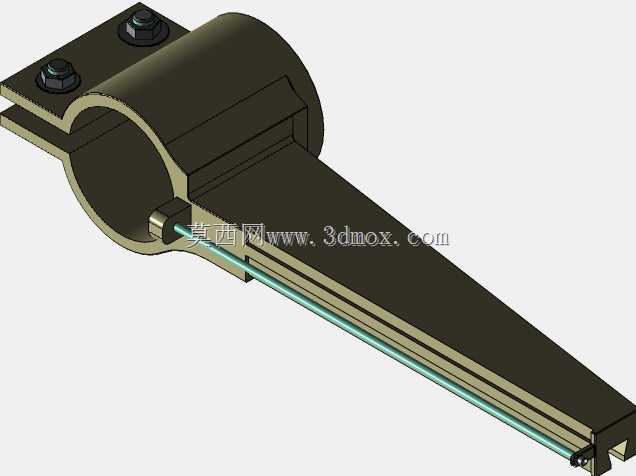

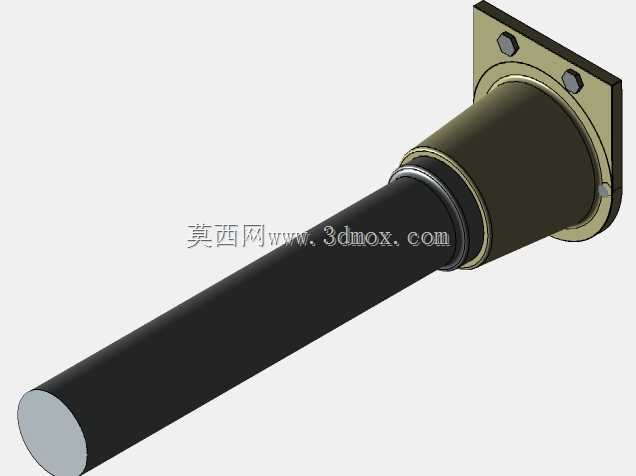

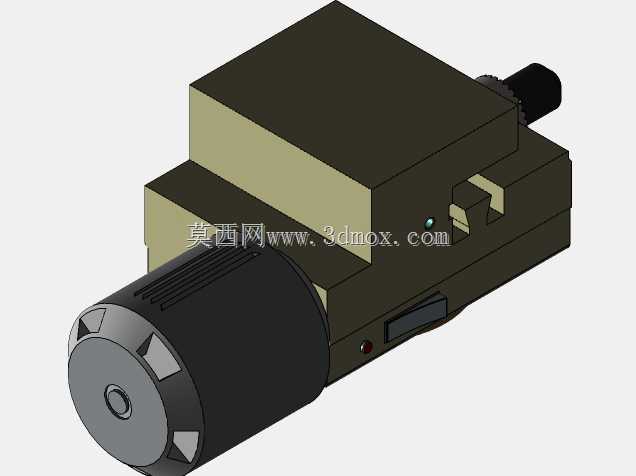

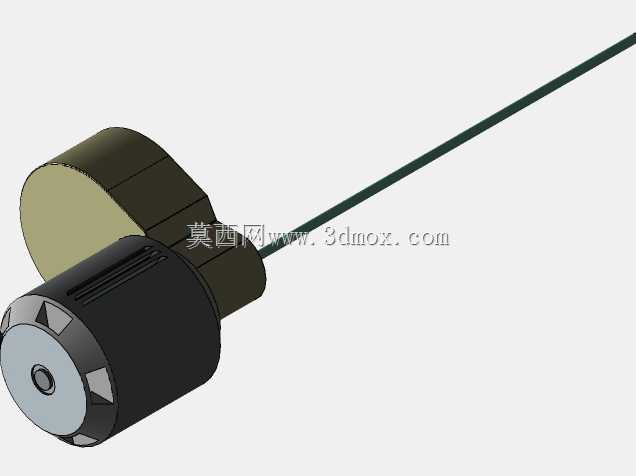

　　配合冷却系统实现钻削过程的刀具冷却与切屑冲刷；立柱采用双层结构设计，内立柱固定在底座中心位置，外立柱通过滚动轴承套装在内立柱外侧，可带动摇臂做周向回转，摇臂与外立柱之间通过夹紧机构实现锁止，避免加工过程中出现位置偏移；摇臂本身为箱型截面的焊接或铸造结构，水平导轨面经过磨削加工，保证主轴箱移动的直线度，同时摇臂可沿外立柱做垂直方向的升降调整，适配不同高度尺寸的工件加工需求，升降动作通过丝杠螺母副传动，到位后通过液压或机械夹紧机构固定位置，防止加工时摇臂下坠产生振动。主轴箱部分集成了主传动系统、进给传动系统、主轴组件与操作机构，主轴采用莫氏锥孔设计，可快速换装不同规格的钻头、铰刀、丝锥等刀具，主轴的进给既可以实现自动走刀，

　　也能通过操作手柄进行手动微调，方便对刀与小余量加工，手轮操作位置的设计符合人机工程学，操作人员站在设备前方即可完成转速调整、进给量切换、主轴启停、夹紧锁止等全部操作，无需频繁移动位置。从安装边界来看，这类设备的底座占地面积通常在1.5平方米至3平方米区间，根据最大钻孔直径的规格不同，摇臂最大回转半径覆盖800mm至1600mm范围，安装时需要保证设备底座水平度偏差不超过0.04mm/1000mm，避免长期使用后立柱倾斜影响加工精度，设备周边需要预留至少800mm的操作与维护空间，方便工件吊装、刀具更换与日常检修。在实际加工应用中，这类设备的加工精度可达到IT10至IT8级，表面粗糙度能控制在Ra6.3至Ra1.6μm，

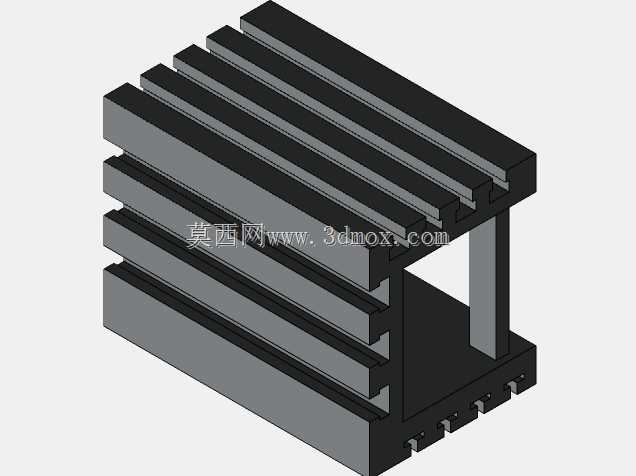

　　完全满足常规机械零件的孔加工精度要求，相比数控钻床的高投入成本，手动操作的摇臂钻床在多品种小批量生产场景下的投入产出比更高，操作门槛更低，普通机加工操作人员经过短期培训即可独立上岗操作。设计这套三维结构时，重点考量了运动部件的干涉问题：摇臂升降、回转、主轴箱径向移动的全行程范围内，各部件之间预留了足够的安全间隙，避免运动过程中出现碰撞；夹紧机构的布置位置避开了操作区域，防止夹伤操作人员；导轨面设计有防尘护板，可阻挡切屑、灰尘进入导轨摩擦面，延长设备的使用寿命；主轴的行程范围设计覆盖了常见加工深度需求，无需额外接长刀具即可完成多数零件的盲孔、通孔加工。在配套工装的适配性上，底座的T型槽尺寸采用通用机床标准槽宽，可兼容市面上绝大多数的组合夹具、平口钳、回转工作台、钻模等工装，无需额外改造即可快速适配不同类型零件的装夹需求；主轴的锥孔标准与同规格立式钻床、镗床通用，刀具可实现跨设备互换，减少企业的刀具储备成本。
