适配改装游戏主机的水冷CPU散热结构

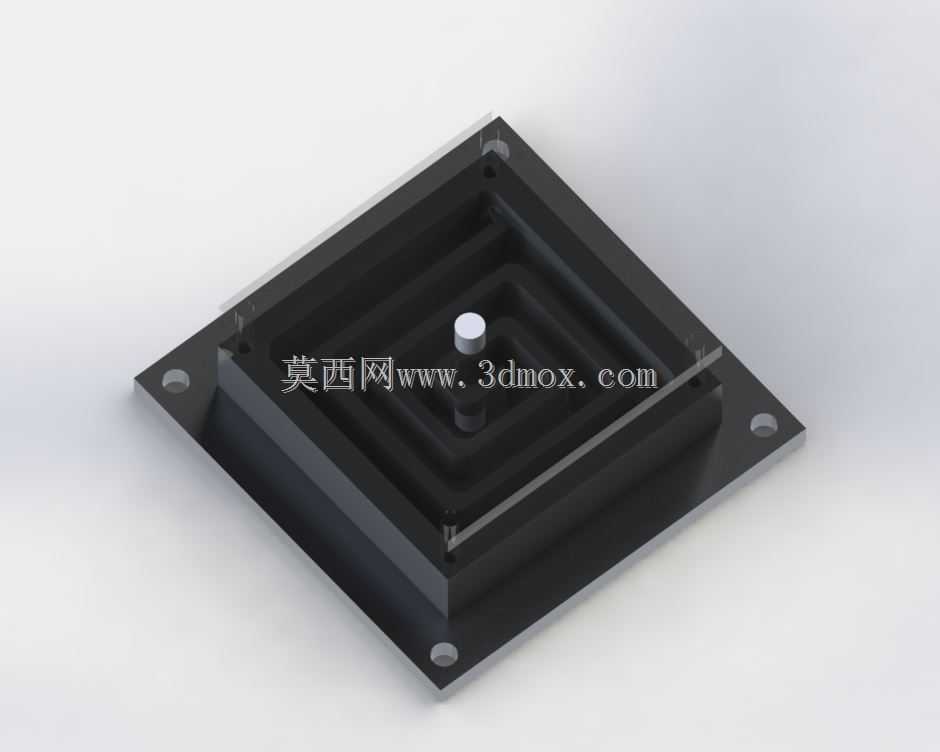

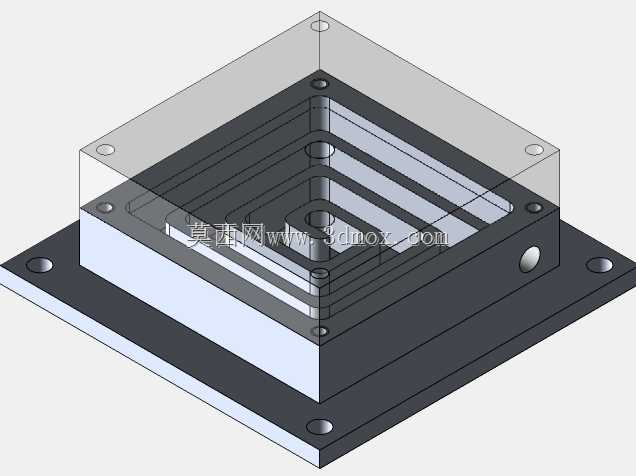

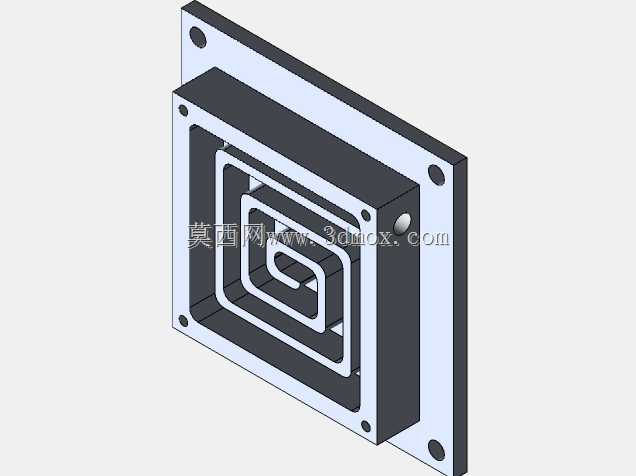

　　这款水冷散热结构的设计初衷，是为改装类游戏计算设备提供更高效的CPU热交换方案，最初的适配场景瞄准了改装空间受限的紧凑型游戏主机，这类设备往往因为内部堆叠密度高，传统风冷散热器的鳍片体积受限，热交换效率难以压住高负载下的处理器发热，同时风冷的风道还会和显卡、供电模块的散热气流形成扰流，进一步拉高机箱内部的整体积温。从结构设计来看，整个散热主体采用方形层叠式腔体结构，底部为平整的纯铜接触基面，加工时需要保证平面度控制在0.02mm以内，才能和CPU顶盖形成充分的面接触，减少接触热阻，中间的流道采用回字形折返设计，冷却液从顶部中央的进水接口流入后，会沿着回形流道逐层向外扩散，充分带走基座传导上来的热量，最终从侧面的出水接口流出，

　　这种侧出式的接口设计，能够避免水管在主板上方垂直走线，挤占内存、显卡安装位的空间，对于紧凑型机箱的内部走线友好度更高。安装边界方面，整个散热主体的底座采用正方形法兰结构，四个角预留了标准的安装孔位，孔位间距匹配主流台式机平台的CPU扣具规格，不过针对特定改装主机的PCB布局，安装孔位可以根据实际主板的固定孔位置做适配调整，调整时需要注意避开主板背面的焊点与走线层，避免安装时压损电路板。顶部的盖板可以根据整机的外观风格选择透明材质或者金属材质，如果是侧透机箱的改装方案，采用透明亚克力或者蓝宝石玻璃盖板，能够直观看到内部冷却液的流动状态，提升整机的视觉质感，如果是追求极致散热效率的方案，

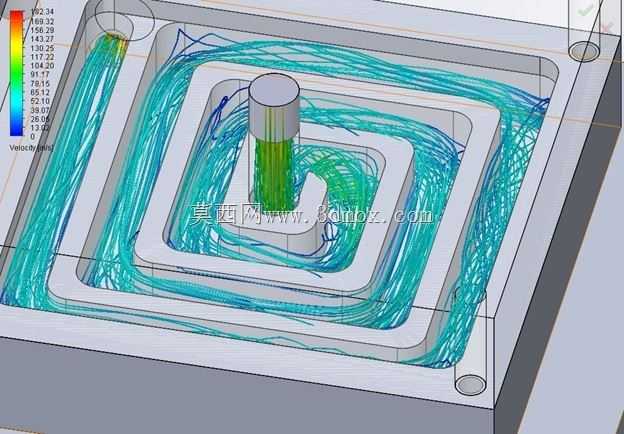

　　采用阳极氧化铝盖板可以进一步提升顶部的辅助散热能力，同时避免透明盖板长期使用后的刮花、老化问题。流道设计上没有采用过于复杂的微通道结构，而是选择了宽流道的折返设计，一方面可以降低冷却液的流动阻力，减少水泵的负载，普通的12V直流水冷泵就能驱动整个回路的循环，另一方面宽流道不容易被冷却液中的杂质堵塞，后期维护时只需要用蒸馏水冲洗就能清理流道内的沉积杂质，维护成本更低。在实际应用场景中，这款散热结构不仅可以用在游戏主机的CPU散热上，也可以通过更换安装扣具，适配小型工控主板、嵌入式计算板的散热需求，这类设备往往长期处于高负载连续运行状态，水冷的低噪音、高散热效率特性，能够让设备在密闭的机柜环境中保持稳定的工作温度，

　　避免因为过热导致的降频、死机问题。设计过程中需要重点关注腔体的密封性能，上下盖板和中间流道层的结合面采用密封圈密封，螺丝锁紧时需要采用对角分步锁紧的方式，保证每个位置的锁紧力均匀，避免出现局部压力不足导致的漏液问题，进出水接口采用标准的快插结构，和常见的水冷软管管径匹配，用户不需要额外定制接头就能完成管路连接。整个结构的外形棱角做了小尺寸的倒角处理，既避免了安装过程中锐角划伤操作人员，也能减少安装时和周边线材、板卡的磕碰风险，底座的厚度控制在5mm左右，既保证了足够的结构强度，不会因为安装锁紧力导致基座变形，也不会因为基座过厚增加热传导的路径长度，影响热交换效率。和传统的风冷散热器相比，这种水冷结构的散热鳍片（冷排部分）可以独立安装在机箱的通风位，不需要在CPU上方堆叠大量鳍片，能够大幅降低CPU区域的垂直高度，适配厚度更小的紧凑型机箱，同时散热过程中没有风扇直接在CPU位置吹风，不会把CPU位置的热量吹散到机箱内部的其他元件上，整机的内部温度控制会更加均匀。
