Maruti800车用盘式制动总成结构

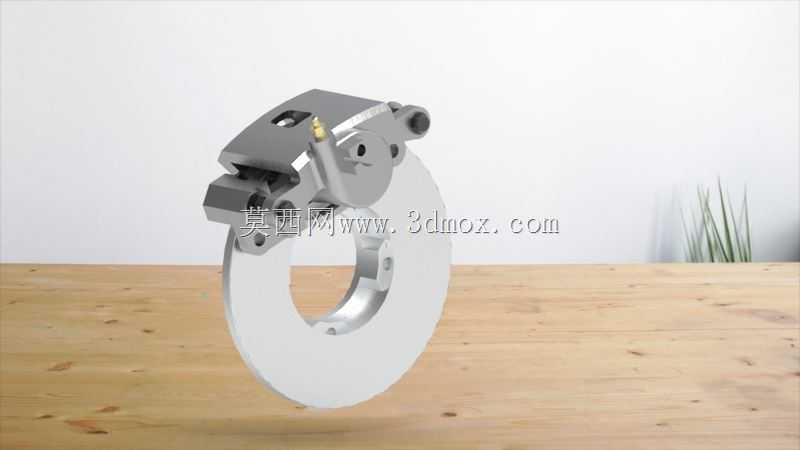

　　这套盘式制动总成适配小型乘用车辆的前轮制动回路，日常行驶中承担行车减速、驻车辅助的核心功能，在城市通勤频繁启停的工况下，能稳定提供线性制动力输出，避免鼓式制动器长时间制动后的热衰退问题。从结构布局来看，总成采用浮动钳体设计，制动盘为实心通风结构，匹配小型车的整备质量与制动负荷，不需要额外的大尺寸通风道就能满足连续制动的散热需求。

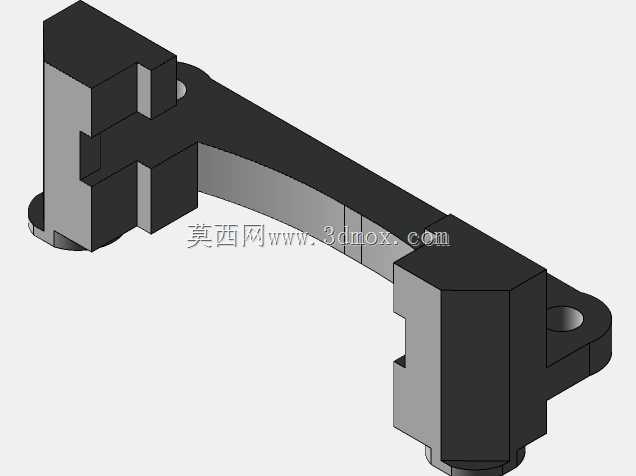

　　设计阶段首先锚定了原车的转向节安装接口，三个固定螺栓的孔位坐标完全对应原厂转向节的安装凸台，安装面的平面度控制在0.02mm以内，避免装配后出现制动盘偏摆、制动抖动的问题。钳体的滑动导销采用防尘套密封结构，导销表面做了硬铬镀层处理，在多尘、涉水的行驶环境下能防止泥沙进入滑动副，保证钳体在制动过程中可以顺畅回位，避免出现拖磨、制动片偏磨的故障。

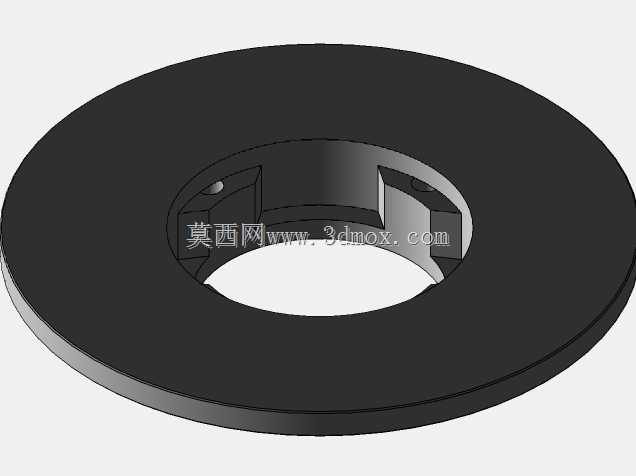

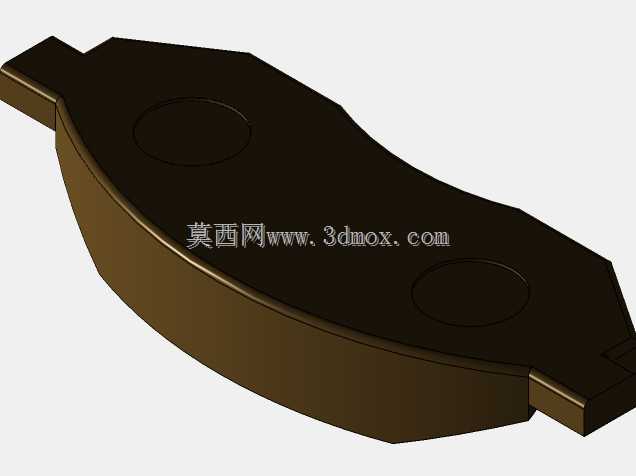

　　从安装边界来看，制动盘的中心定位孔直径匹配原车轮毂轴承的定位轴颈，装配时的同轴度公差控制在0.015mm以内，制动盘的有效摩擦半径经过测算，匹配原车制动主缸的输出油压，在0.3g的常规减速度下，制动管路压力不需要超过8MPa就能满足制动力需求，不会给制动总泵造成额外负荷。制动片的摩擦材料采用半金属配方，背板上加装了消音减震片，能降低制动过程中出现的高频尖叫，同时摩擦片的磨损极限位置预留了报警片安装位，当摩擦材料磨损到剩余2mm厚度时，报警片会与制动盘接触发出尖锐提示音，提醒使用者及时更换摩擦片。

　　钳体上的放气螺钉布置在钳体的最高位置，更换制动液时可以顺利排出管路内的空气，避免气阻导致的制动踏板发软问题。接口部分的制动油管接头采用标准公制细牙螺纹，密封面为锥面密封，不需要额外加装密封垫就能保证高压制动液的密封性能，装配扭矩控制在18N·m即可，既不会拧裂钳体的油道，也能保证密封可靠性。

　　实际装车验证过程中，这套总成在100km/h到0的紧急制动测试中，制动距离能控制在42米以内，连续10次紧急制动后的热衰退率不超过25%，完全满足小型乘用车的制动安全要求。日常维护时，只需要拆卸导向销的固定螺栓就能更换制动片，不需要整体拆卸钳体与转向节的连接，大幅降低了后期维保的操作难度。制动盘的厚度设计为12mm，磨损极限为10mm，正常使用工况下的使用寿命能达到6万公里以上，摩擦片的使用寿命根据驾驶习惯不同在3万到5万公里区间，符合同级别车型的维保周期设定。

　　结构建模过程中，所有运动部件都做了干涉检查，钳体在最大制动行程位置与轮毂、转向节、防尘罩的最小间隙保留了8mm以上，不会在车轮跳动、转向过程中出现运动干涉。转子部分的动平衡等级控制在G2.5级别，装配后高速行驶不会出现方向盘抖动的问题。适配的制动管路走向沿着原车的悬架摆臂布置，预留了足够的摆动余量，在悬架上下跳动、转向左右打满的工况下，油管不会出现拉扯、弯折的情况，保证制动回路的长期可靠性。
