方接圆变径导流漏斗三维结构设计

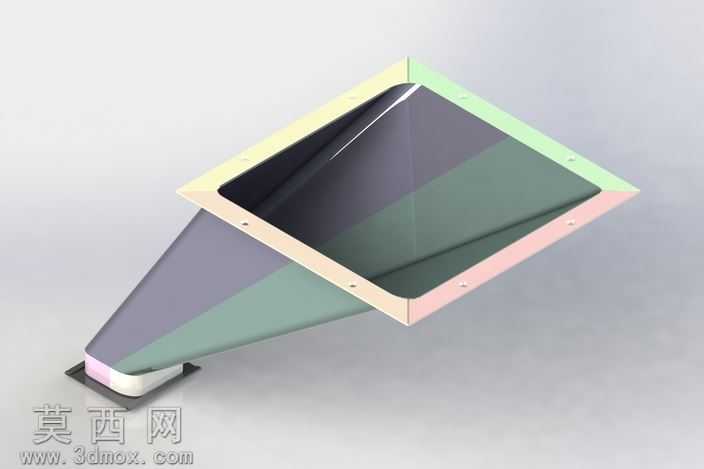

本作品为方接圆变径结构的导流漏斗，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证结构的工艺合理性与装配适配性。建模阶段首先完成上下两端接口的基准绘制，上端为带安装孔的方形法兰边，法兰边均匀布置安装定位孔，用于与上方方形出料设备完成锁紧固定，下端为圆形出料接口，可对接下方圆形输送管路或接料容器，中间过渡段采用平滑变径的锥面结构，通过放样特征完成曲面生成，全程校验曲面的顺滑度，避免出现折角、突变等容易造成物料卡滞的结构缺陷。材质设计上，主体结构采用哑光金属材质模拟工业常用的冷轧钢板材质，法兰边做了细微的倒角处理，去除尖锐边角，既符合实际钣金加工的工艺要求，也避免应力集中问题，表面做了均匀的哑光质感处理，还原工业钣金件经过喷砂处理后的真实质感，不同面的光影过渡自然，能够清晰展现结构的轮廓与厚度特征。结构设计上充分考虑物料导流的实际需求，中间锥段的倾斜角度经过合理计算，保证粉状、颗粒状物料能够依靠自重顺利下滑，不会在侧壁产生堆积残留，上下接口的尺寸匹配常规工业设备的通用安装规格，法兰边的安装孔位置做了精准定位，可直接用于装配仿真与工程图导出。渲染阶段采用柔和的均匀漫反射光源，减少生硬阴影对结构展示的干扰，多角度呈现漏斗的整体形态、接口特征与过渡曲面细节，模型的壁厚均匀一致，完全符合钣金折弯、焊接加工的实际生产要求，可直接用于物料输送系统的方案展示、装配干涉校验以及后续的加工生产参考，整体结构简洁实用，无多余冗余设计，在保证结构强度的同时尽可能降低整体重量，兼顾实用性与经济性。
