石油钻井作业用钻机吊杆结构设计

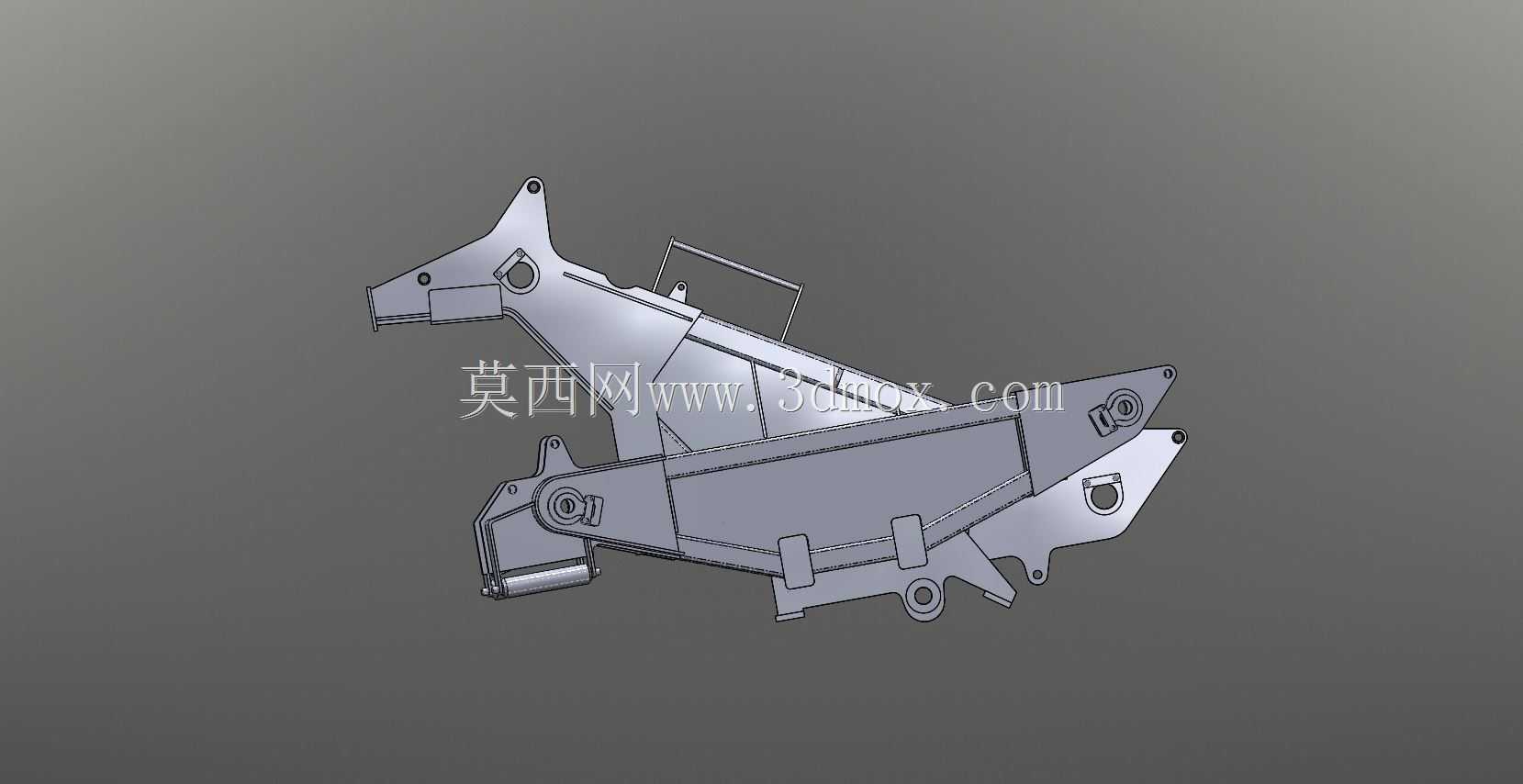

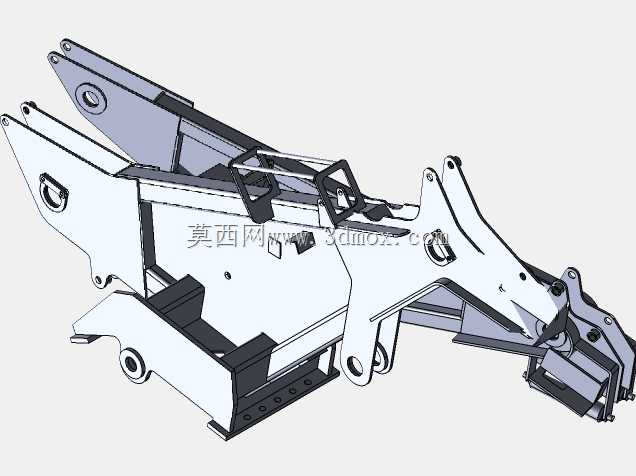

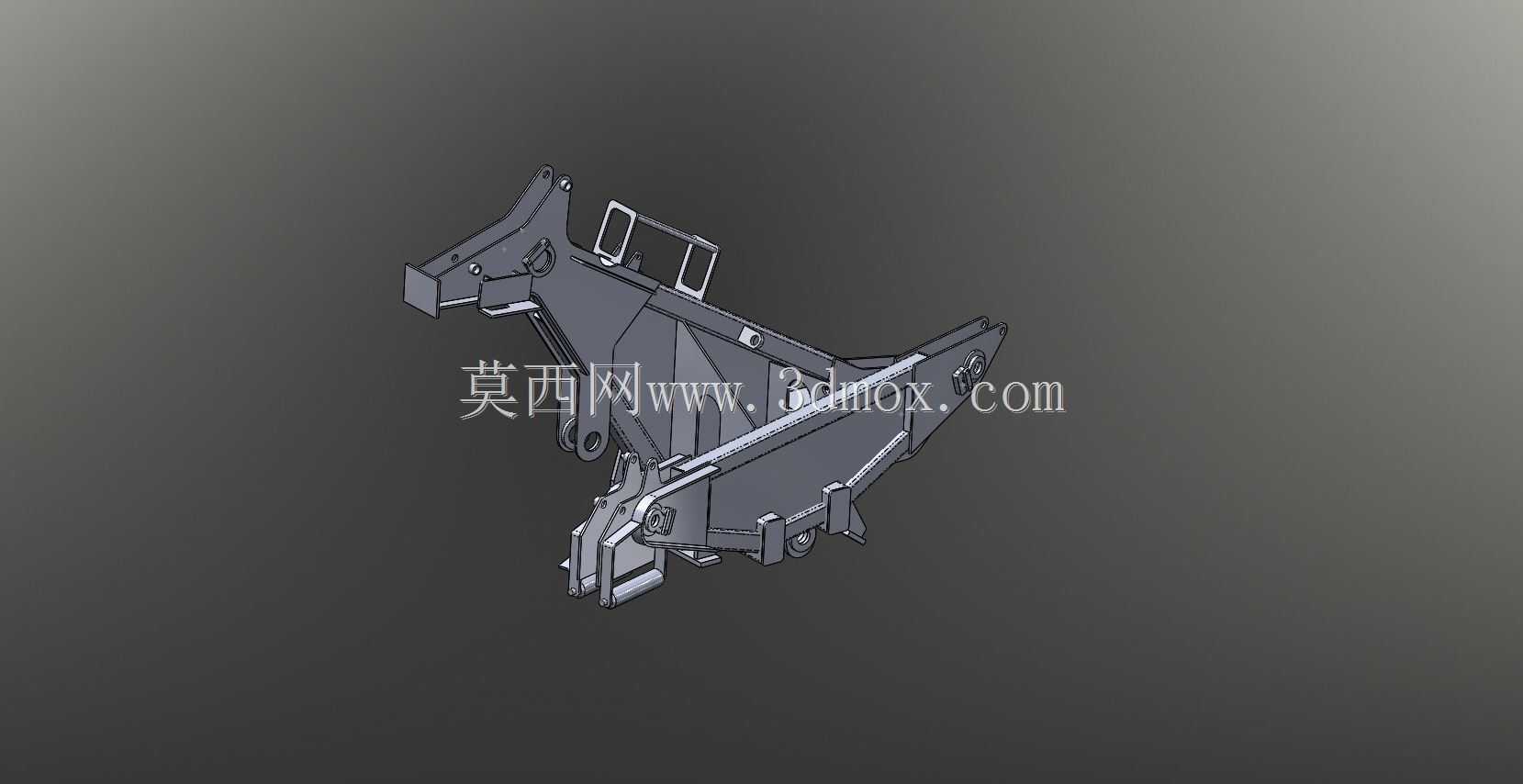

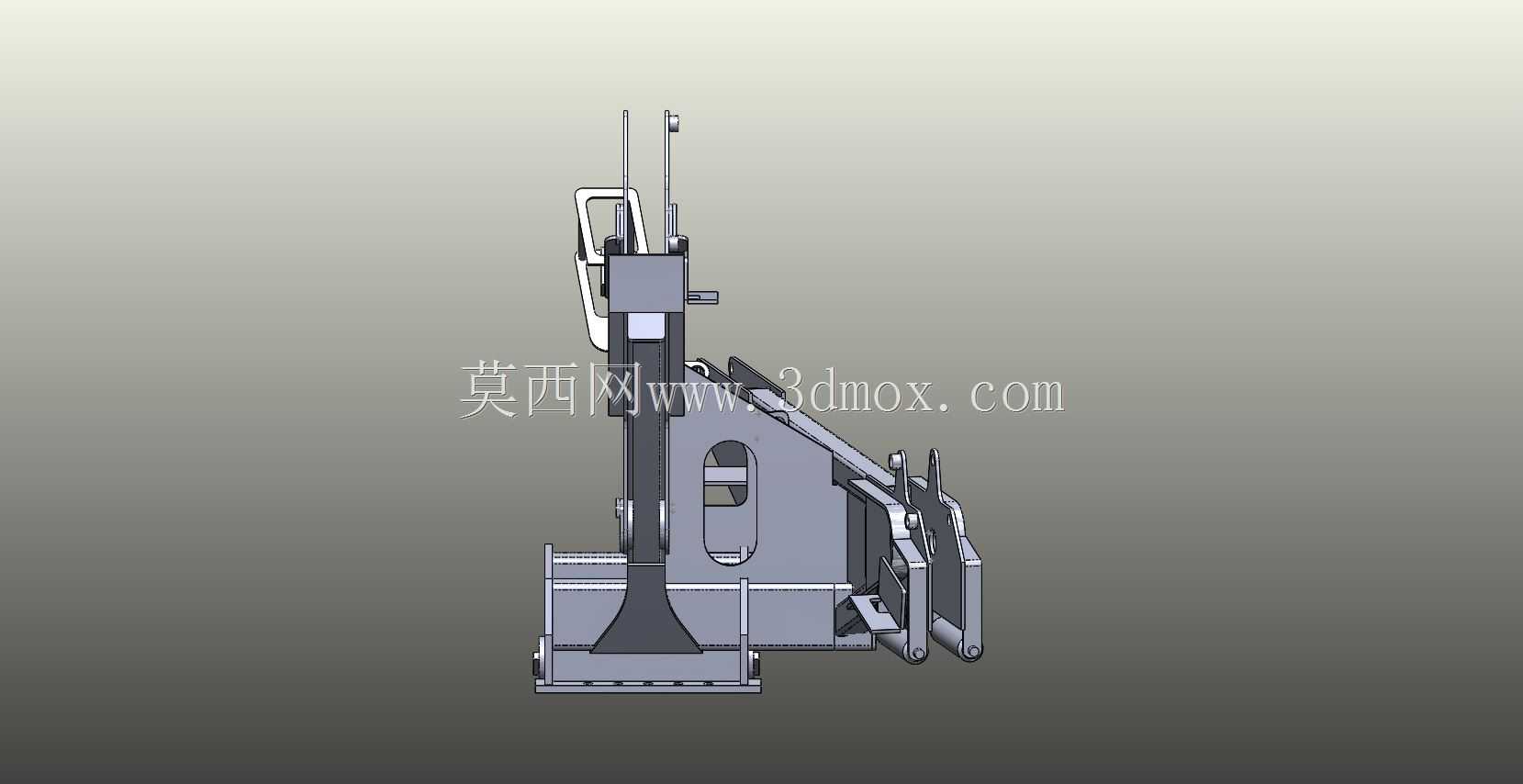

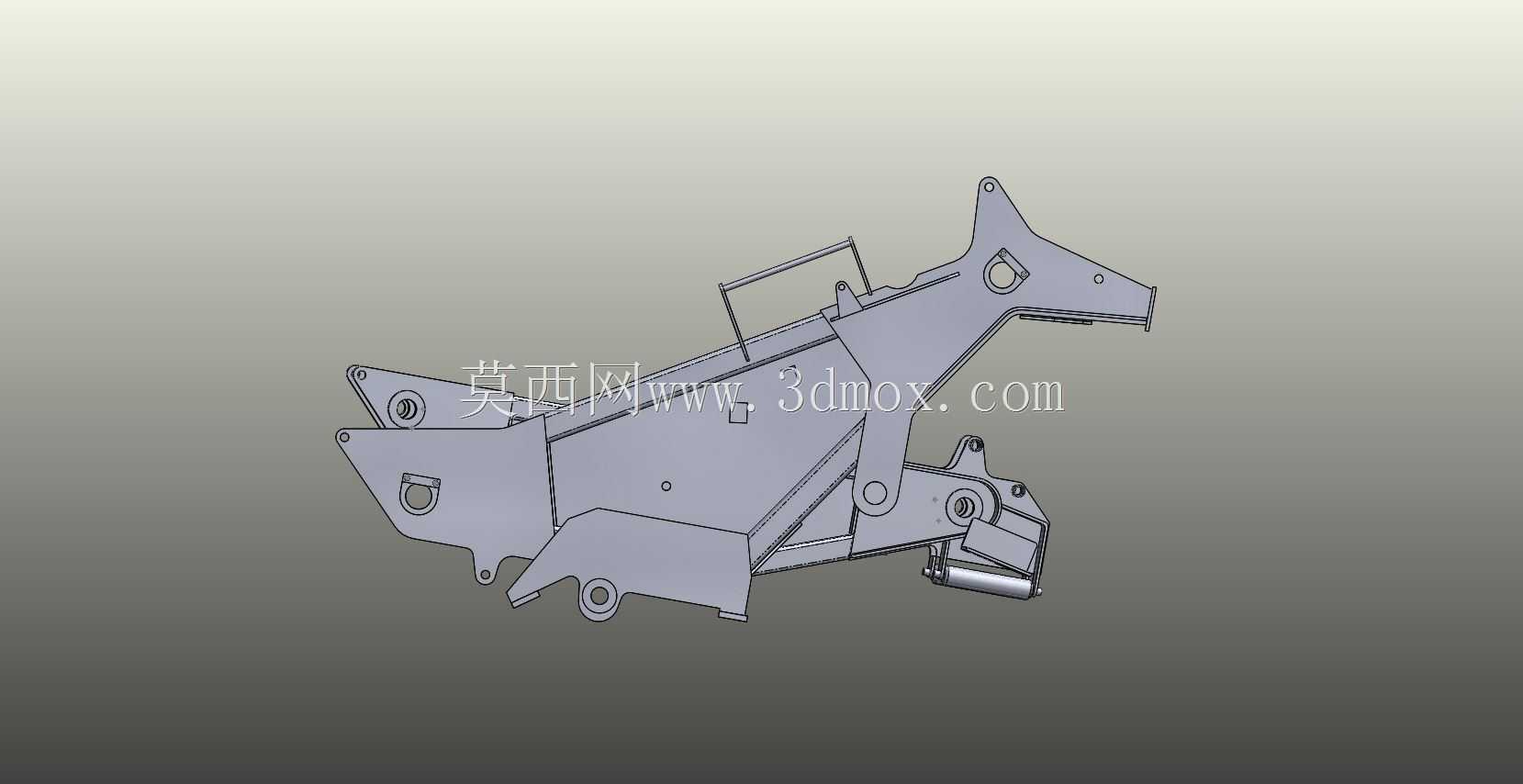

　　在陆地油气勘探开发、矿山地质钻探、水文水井施工等野外作业场景中，钻机作为核心钻进作业装备，其起升系统的承载部件直接决定了钻具下放、提升作业的可靠性与安全性，钻机吊杆正是连接起升绞车与钻具吊卡、传递起吊载荷的关键受力构件。不同于常规起重设备的通用吊具，钻机吊杆需要适配钻井作业的大载荷、交变冲击、野外复杂工况的使用需求，其结构设计需要同时兼顾静载强度、疲劳寿命、安装适配性与现场维护便捷性。从结构形态来看，该吊杆采用分体式焊接箱型主体结构，主体承载段采用变截面设计，在吊点铰接位置做了局部加厚补强，避免应力集中导致的结构失效；整体构件上设置了多组铰接耳板，分别用于连接上游起升动滑轮组、下游吊卡连接座以及侧方的安全防护挂点，

　　各铰接孔位均设计了衬套安装位，可在现场磨损后快速更换耐磨衬套，无需整体更换吊杆主体，大幅降低野外作业的配件更换成本与停机时间。设计过程中，首先需要匹配对应型号钻机的额定起升载荷，结合钻井作业中频繁起下钻的交变载荷特性，对各铰接点的受力边界做全工况校核：包括正常钻进时的静载起吊、遇卡钻时的瞬时冲击载荷、大风环境下的侧向偏载等极端工况，确保主体结构在1.5倍额定载荷下无塑性变形，各铰接耳板的焊缝强度满足冲击载荷下的抗撕裂要求。安装边界方面，吊杆上端的双铰接耳板间距与钻机游车大钩的连接挂点尺寸完全适配，下端的单耳连接位可匹配常规型号的钻杆吊卡、套管吊卡连接销，侧方预留的扶手安装位可加装现场作业用的安全扶手，

　　方便井口操作人员在起下钻作业时扶持对位，避免吊具摆动带来的安全隐患。构件上还设置了多处吊装工艺孔，方便在车间加工、现场转运时的起吊对位，所有外露棱边均做了倒角打磨处理，避免现场安装、维护时划伤作业人员。从实际使用场景出发，该吊杆的结构设计充分考虑了野外钻井作业的维护条件，整体无复杂的异形曲面结构，主体焊缝均为连续平焊位置，现场补焊修复无需特殊工装，各铰接点的润滑通道采用直通式压注油杯设计，可在日常巡检时快速完成润滑保养，适配野外作业缺乏专业维护设备的现实条件。不同于铸造一体的吊杆结构，该焊接式吊杆可根据不同钻机的载荷需求灵活调整板材厚度，在中小吨位钻机应用场景下，可在保证强度的前提下适当降低构件自重，减少起升系统的无效载荷，

　　提升钻机的有效起升能力；在大吨位深井钻机应用场景下，可通过更换更高强度等级的合金结构钢板材，配合局部补强结构，满足大载荷起吊需求，无需重新开模制作铸造模具，大幅缩短定制化配件的生产周期。结构细节上，吊杆上的安全锁销挂点采用一体化折弯成型结构，避免了额外焊接挂点带来的应力集中问题，作业时可将吊卡的安全锁销通过链条挂接在该位置，防止锁销在起吊过程中脱落引发坠物风险；构件表面预留的喷涂标识位可标注额定载荷、出厂编号等信息，方便现场设备管理与定期载荷校验。在钻机搬家转运过程中，该吊杆的外形尺寸可适配常规钻井队的平板运输车厢，无需额外拆解即可整体固定转运，构件上设置的系留孔可方便绑扎固定，避免转运过程中构件滑移碰撞。从结构建模的角度来看，该模型完整还原了吊杆的所有安装接口、补强结构、工艺细节，可直接用于钻机起升系统的装配干涉校验、有限元受力分析前处理，也可作为钻机配件生产的加工参考模型，各特征的建模参数均匹配实际加工工艺要求，焊接预留量、衬套安装过盈量、铰接孔配合公差等细节均做了对应体现，避免建模与实际生产脱节的问题。
