连杆式螺旋压紧手动夹持工装结构

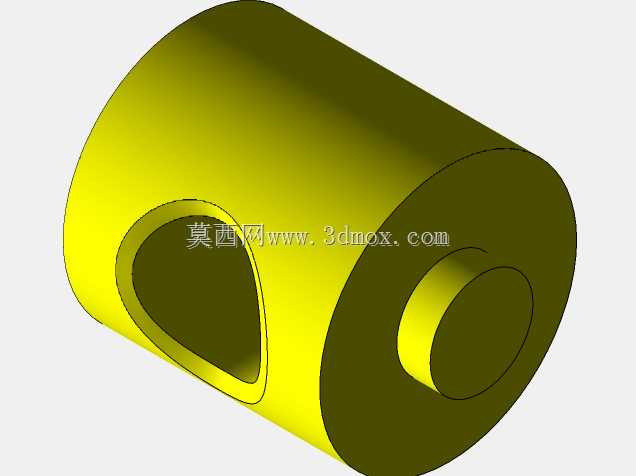

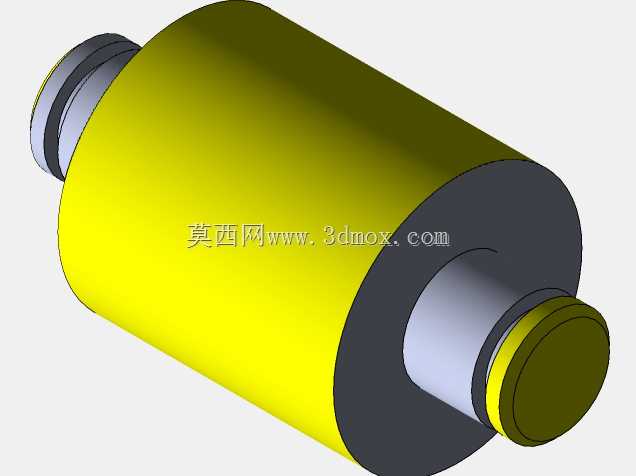

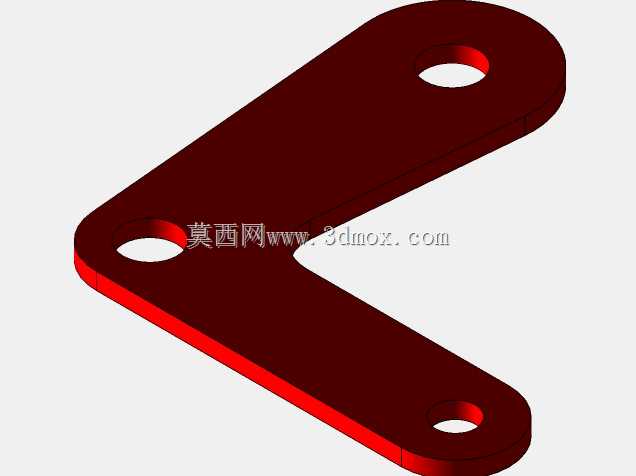

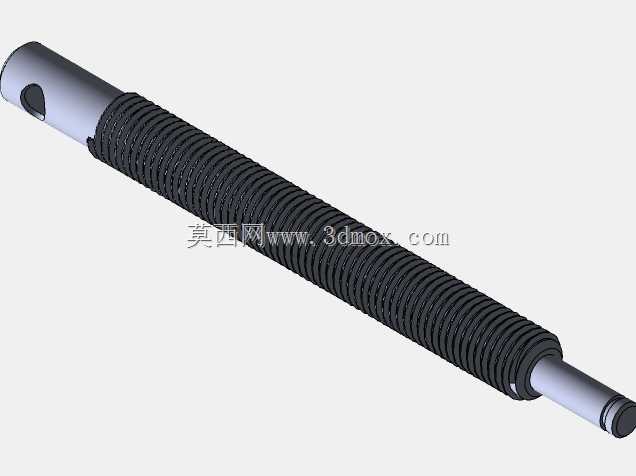

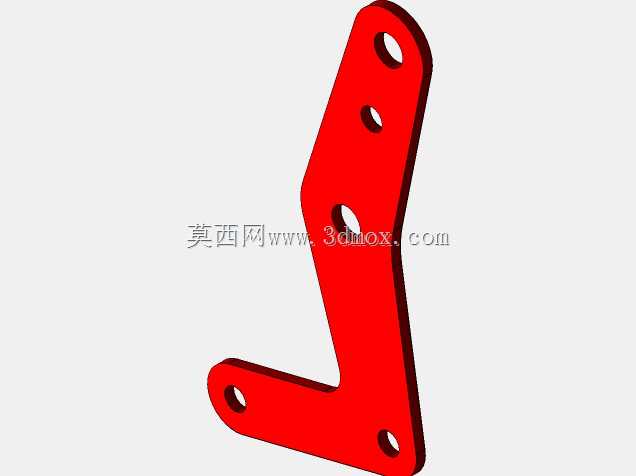

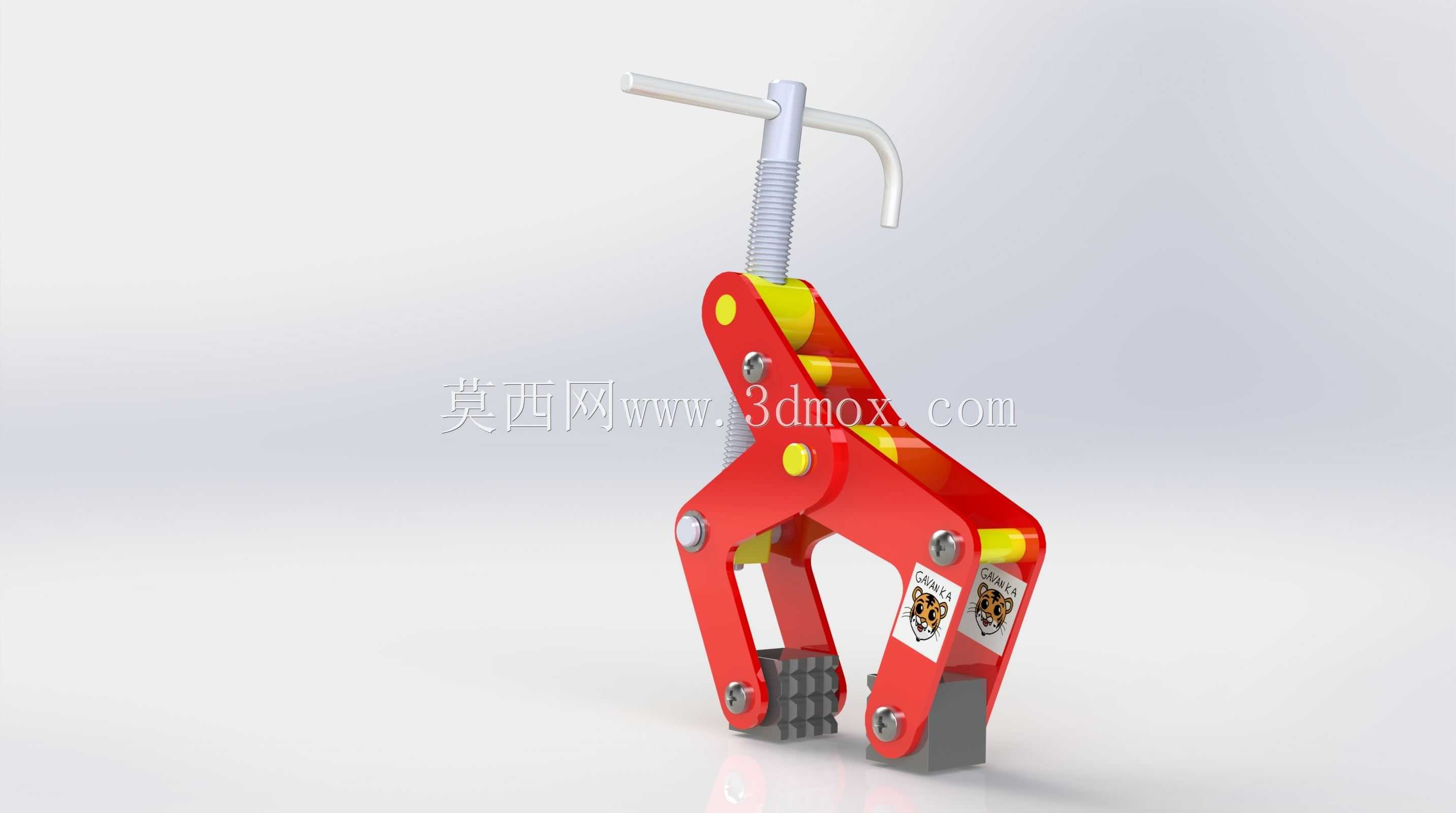

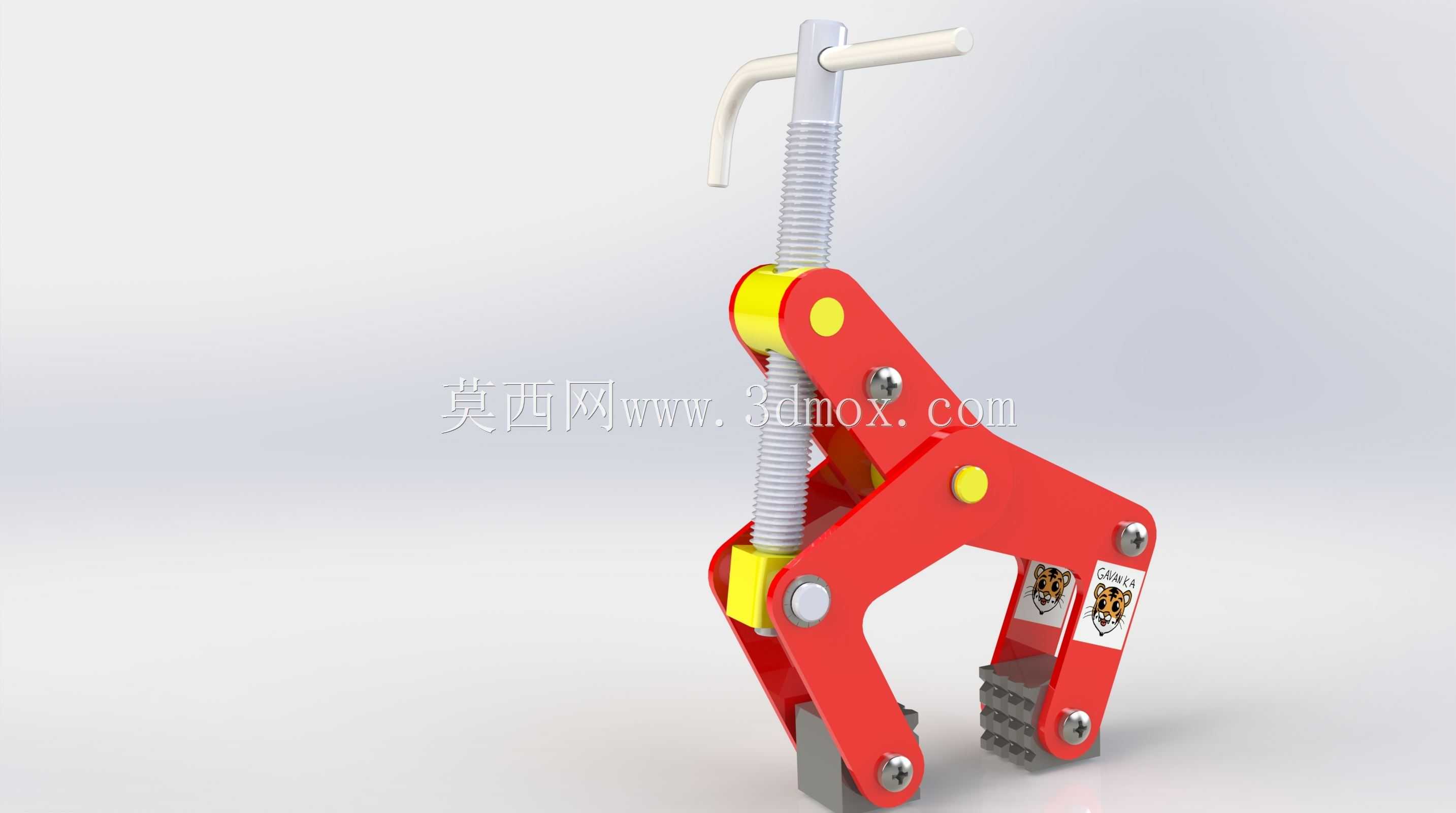

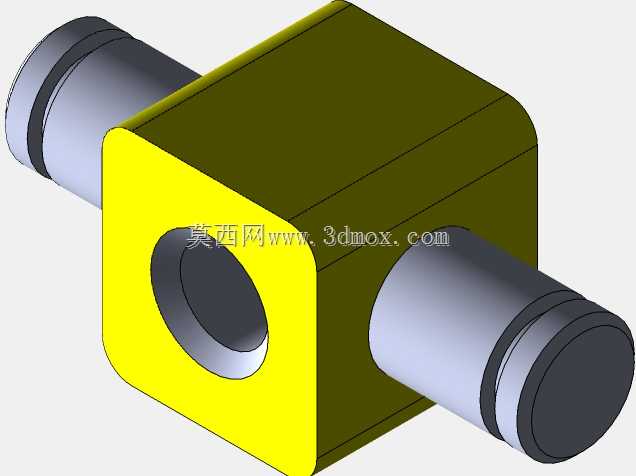

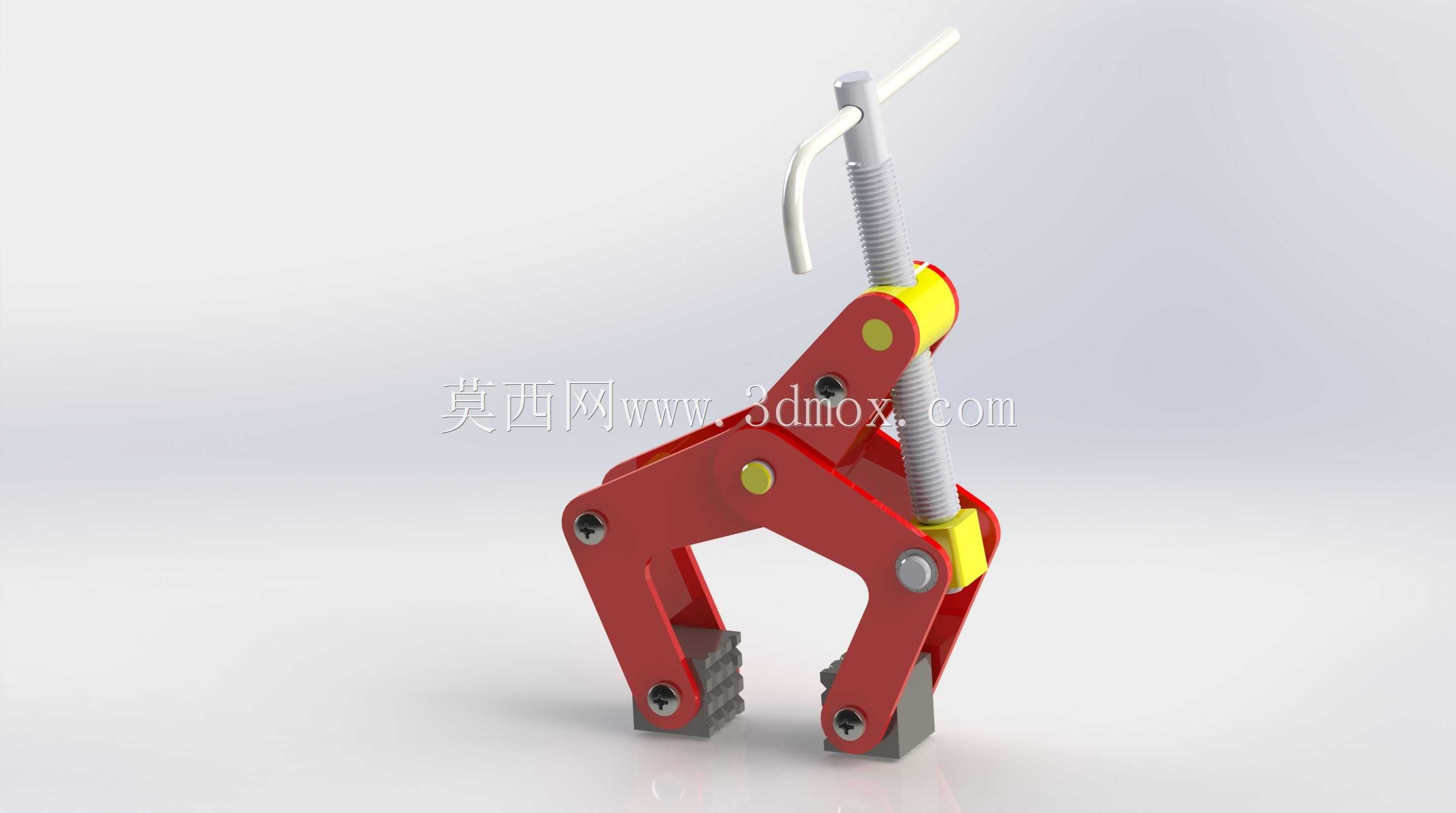

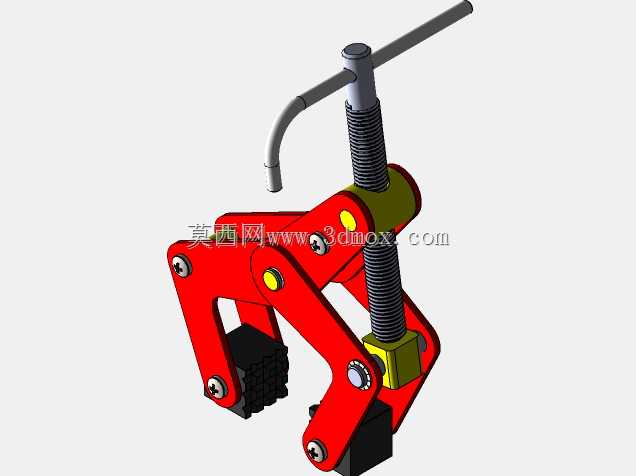

　　这款手动夹持结构在机加工工位、焊接装配台、小型工件检测工位都有很广的适配场景，日常作业里用来固定厚度差异较大的异形工件、板材或者型材段，不需要外接气源或者液压动力源，纯手动操作就能输出足够的夹持力，适合没有动力配套的零散作业工位，也适合作为临时装夹的辅助工具，在设备维保现场、户外临时加工作业场景下也能快速投入使用。结构上采用了螺旋副配合连杆增力的组合设计，顶部的T型摇臂带动梯形丝杆转动，丝杆的直线进给通过中部的铰接连杆组传递到下端的两个夹爪臂，利用连杆的死点位置特性，在夹持到位后可以实现机械自锁，就算丝杆受到反向的振动载荷，夹爪也不会意外松脱，相比普通的纯螺旋压紧夹具，这种连杆结构可以把丝杆的输入力放大数倍，

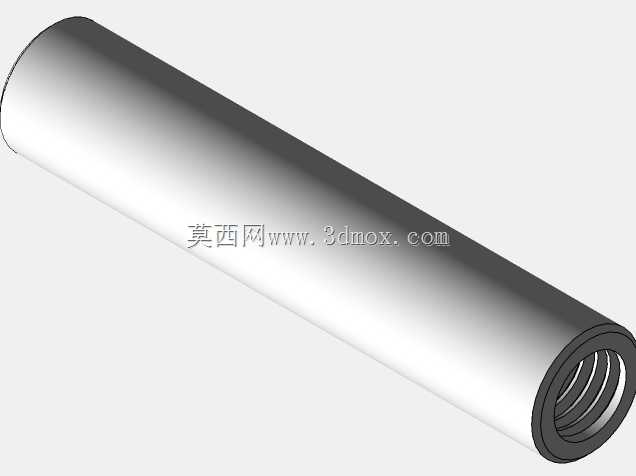

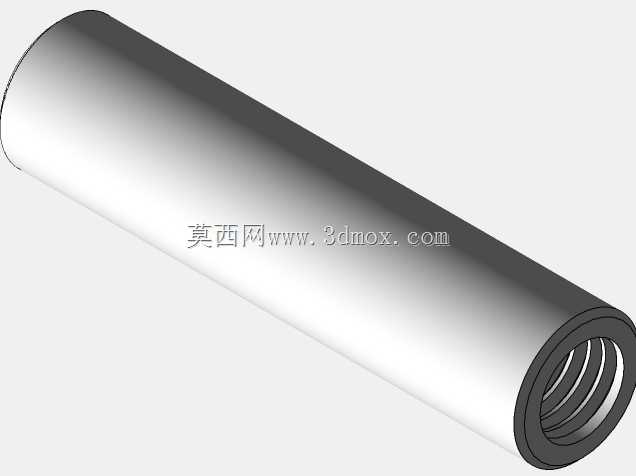

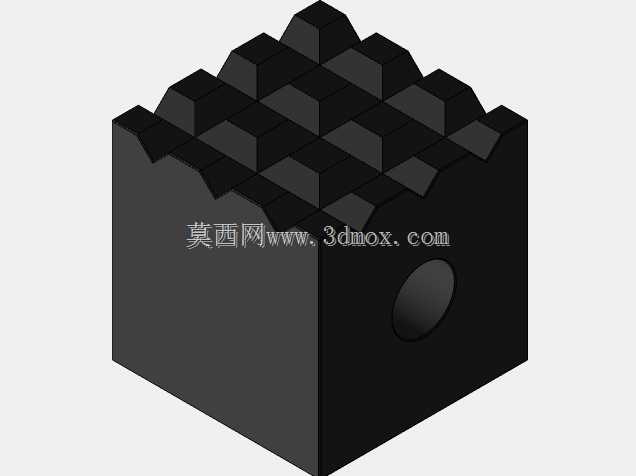

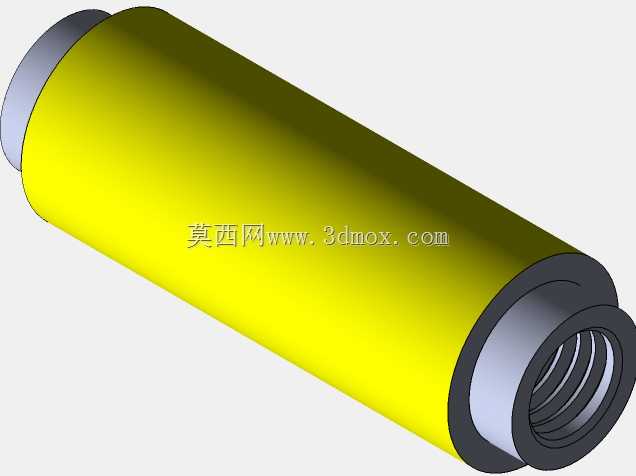

　　操作人员不需要施加很大的摇臂力就能获得足够的夹持预紧力，长时间作业也能降低操作疲劳度。夹爪的开合行程通过连杆的铰接点位置做了限位设计，最大开口尺寸可以覆盖常规小型工件的夹持需求，夹爪内侧做了可更换的防滑压块设计，压块表面带有防滑齿纹，既可以增加夹持摩擦力，避免工件受力滑脱，压块磨损后也可以单独快速更换，不需要整体更换夹爪臂，降低后期维护成本。整体的主体承载结构采用高强度钢板冲压铰接成型，铰接位置都配置了耐磨衬套，减少反复开合过程中的铰接磨损，延长整体使用寿命，丝杆部分做了防锈处理，配合顶部的防尘套，可以阻挡加工过程中的切屑、灰尘进入螺旋副，避免丝杆卡滞。设计过程中优先考虑了操作的便捷性，摇臂的长度经过力矩匹配，

　　常规成年操作人员单手握持就能完成夹紧和松脱操作，整体重心靠近夹爪的夹持中心位置，就算是悬空夹持小型工件，也不会出现重心偏斜导致的工件歪斜。安装边界上，这款夹具本身可以作为独立手动工具使用，也可以通过夹臂背部的安装孔固定在工作台面或者专用工装架上，作为固定式装夹工位使用，固定时的安装孔位间距做了通用化设计，可以适配多数常规工装平台的T型槽间距，不需要额外做转接板就能快速安装。夹爪的压合面做了平行度公差控制，夹持规则板材的时候可以保证两个压合面完全贴合，不会出现局部压应力集中导致的工件表面压伤，针对异形工件，也可以更换定制的仿形压块，适配不同外形的工件装夹需求。在焊接作业场景下使用时，整体结构的钢材材质可以耐受常规焊接飞溅的温度，

　　不会因为飞溅烫损导致结构失效，铰接位置的间隙控制在合理范围，既保证开合动作顺畅，也不会因为间隙过大导致夹持精度下降。相比常见的C型螺旋夹具，这种连杆式结构的夹持深度更大，可以夹持距离工件边缘更远的位置，适配更多装夹位置受限的作业场景，整体重量控制在单人可轻松搬运的范围内，方便不同工位之间周转使用。
