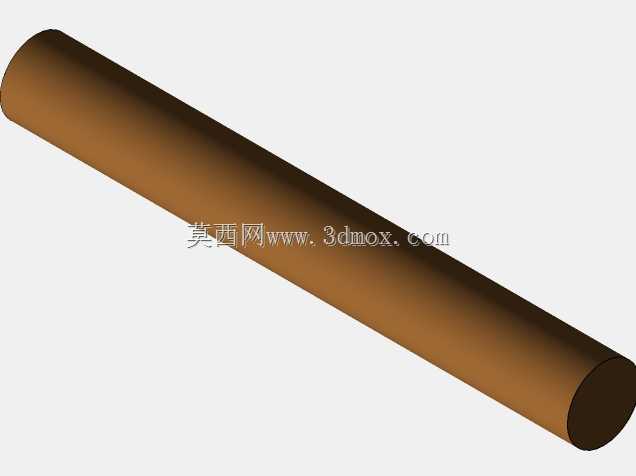

管道系统用空心圆柱式法兰连接件

　　在化工流体输送、市政给排水、工业热力管网这类涉及介质传输的工程场景里，法兰是管路系统中实现管段对接、设备与管路衔接的核心承压连接件，本次呈现的空心圆柱式法兰结构，是针对中小通径、中低压工况设计的对接类法兰结构。从实际工程应用来看，这类法兰常被用在常温清水输送、低压压缩空气管路、普通工况的给排水管线中，相比带颈对焊法兰，它的结构更简洁，加工工序更少，安装时的对中容错空间更适配现场非精密装配的作业条件，尤其适合管线改造、临时管线布设这类对安装效率有要求的场景。

　　从结构功能特性来看，该法兰采用等外径空心圆柱主体设计，中心通孔为介质流通通道，通孔的内径尺寸匹配对应公称通径的管路内径，避免通径突变造成的介质流阻增大、局部紊流问题；圆柱主体的两个端面为密封贴合面，安装时配合对应压力等级的密封垫片，通过周向均匀布置的螺栓施加预紧力，实现端面密封，防止介质从对接面泄漏。不同于板式平焊法兰的薄盘结构，这款法兰的圆柱主体长度更长，与管道插接焊接时，拥有更长的焊缝贴合长度，焊接后的连接强度更高，能承受一定的管路轴向拉力与径向弯矩，在管线存在轻微振动的工况下，连接可靠性比普通板式法兰更有优势。

　　在设计思路层面，这款法兰的结构参数完全围绕工况适配性展开：首先确定中心通孔直径时，严格匹配对接管路的通径要求，保证流道的连续性，避免出现台阶造成的介质滞留、压力损失；其次确定圆柱主体外径时，结合公称压力对应的螺栓分布圆直径、螺栓孔数量与孔径来核算，保证螺栓拧紧时，法兰主体有足够的刚性，不会因螺栓预紧力出现端面翘曲，导致密封失效；圆柱主体的长度设计则兼顾焊接操作空间与安装空间，长度过短会导致焊接时焊枪操作空间不足，无法形成连续饱满的角焊缝，长度过长则会增加材料成本，同时占用过多管线安装空间，设计时经过反复校核，取了兼顾焊接便利性与材料经济性的长度值。

　　从安装边界来看，这款法兰安装时，需要将对接管道插入法兰内孔，插入深度控制在法兰长度的三分之二左右，在法兰端面与管道外壁的交接处进行内外双面角焊，焊接完成后需要对法兰端面进行平面度校验，避免焊接变形导致密封面不平整；对接安装时，两个配对法兰的密封面需要保持平行，平行度偏差不能超过密封垫片允许的补偿范围，螺栓需要按照对角顺序分次拧紧，保证每个螺栓的预紧力均匀，避免垫片局部受压过大出现破损，或是局部压力不足导致泄漏。在实际选型应用中，这类法兰适配的工作压力不超过1.6MPa，工作温度范围对应普通碳钢或不锈钢材质的常规适用区间，不能用于高温高压、强腐蚀介质的严苛工况，在对应工况下使用时，能稳定实现管路的可拆卸连接，方便后续管路的检修、阀门等管路附件的更换，相比焊接硬连接，后期维护的便利性大幅提升。

　　从建模逻辑来看，构建该三维模型时，首先以中心轴线为基准建立旋转特征，生成空心圆柱的主体结构，后续如果是带螺栓孔的完整法兰结构，可在对应端面上按照螺栓分布圆的尺寸阵列螺栓孔特征，建模过程中严格保证各尺寸的同轴度、端面与轴线的垂直度，这些形位公差直接影响后续实际加工后的安装适配性，如果同轴度偏差过大，会导致对接时管道不同心，产生附加的管路应力；如果端面与轴线垂直度不足，会导致密封面倾斜，螺栓拧紧后无法实现均匀密封。这类结构看似简单，但每一处尺寸的确定都对应实际工程中的安装、受力、密封需求，没有多余的结构设计，每一部分的几何参数都服务于实际使用功能，是管路连接场景中非常典型的实用型机械连接件结构。
