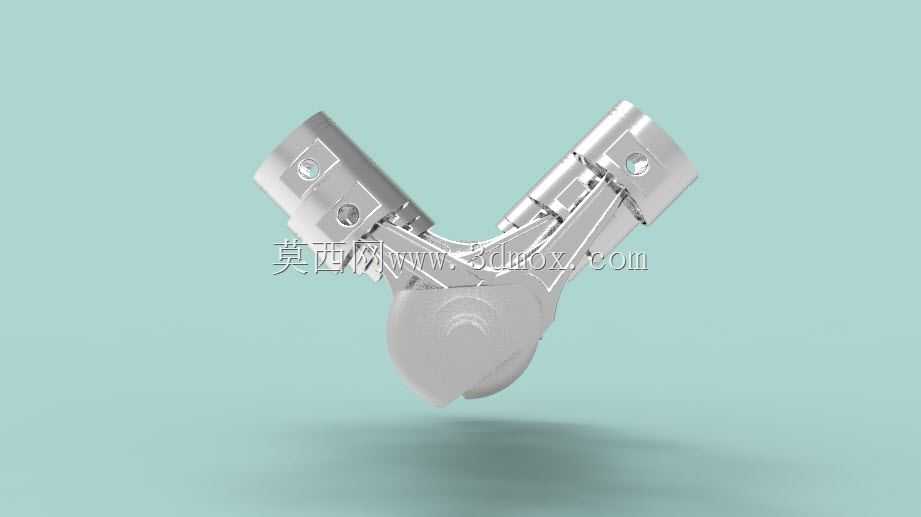

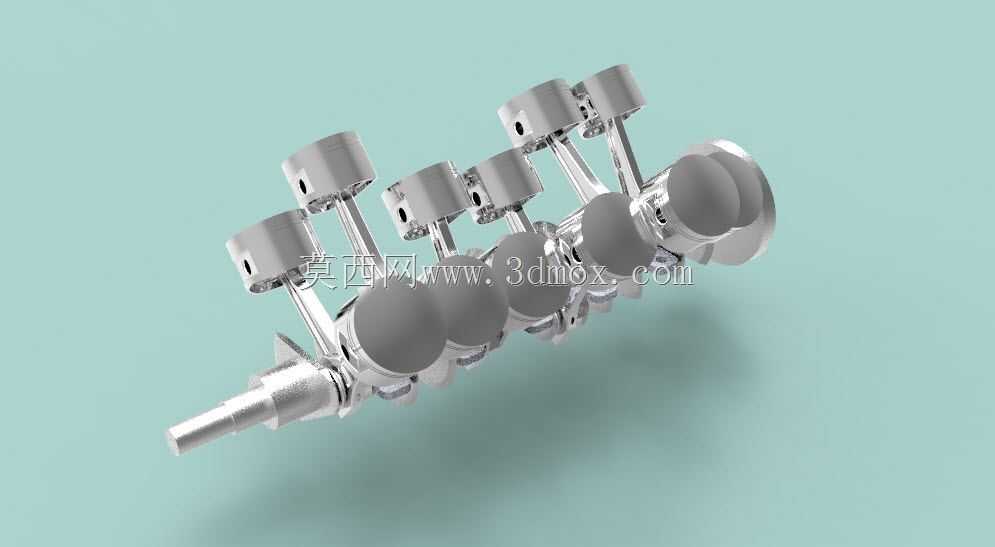

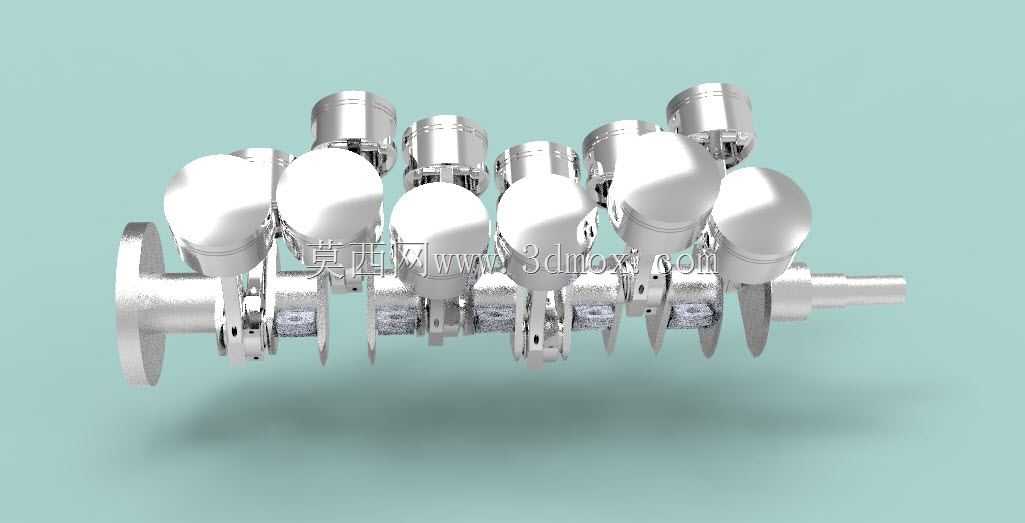

V型12缸发动机曲柄连杆总成结构

　　在大排量乘用车辆、高性能赛车以及重型工程机械的动力单元选型中，V型12缸动力单元始终是高功率输出、平顺运转特性的典型代表，而本次呈现的曲柄连杆总成，正是V12发动机实现热能向机械能转换的核心运动组件。不同于直列布局的动力单元，V12结构将两列共12组活塞连杆组件以60度夹角对称布置在曲轴两侧，这种布局首先从根源上抵消了一阶、二阶往复惯性力，让整机在高转速工况下的振动水平远低于同排量直列六缸或V8结构，不需要额外加装大尺寸平衡轴来抵消振动，既压缩了整机的轴向长度，也减少了运动部件的数量，降低了动力传递过程中的机械损耗。从实际应用场景来看，这类总成结构既适配追求极致平顺性的豪华乘用车动力系统，也可经过强化后匹配大马力重型工程机械、

　　固定动力发电机组的动力核心，在高负载持续运转的工况下，12个气缸交替做功的特性让动力输出的间断点更密集，曲轴输出的扭矩波动更小，能有效降低传动系统的冲击载荷，延长后端变速箱、传动半轴等部件的使用寿命。从设计思路层面拆解这套总成，首先要明确的是活塞组件的热负荷匹配：V型布局的两列气缸在工作时的散热条件存在细微差异，活塞裙部的型线设计需要针对两侧气缸的热变形量做差异化修正，避免热态下活塞与气缸壁的配合间隙出现偏差，导致拉缸或者敲缸故障。活塞销的连接采用全浮式结构，在发动机正常工作温度下，活塞销可以在连杆小头衬套和活塞销座孔内自由转动，让磨损均匀分布在销的整个外圆表面，延长部件的更换周期。连杆部分采用锻钢材质的工字形截面设计，

　　这种截面在保证足够的抗弯、抗扭强度的前提下，尽可能降低了连杆自身的往复运动质量，减少了高转速下作用在曲轴曲柄销上的惯性载荷。两列气缸对应的连杆采用并列式布置，同一曲柄销上安装两根连杆，对应的两个气缸中心线处于同一平面内，这种布置方式让曲轴的轴向尺寸更紧凑，同时连杆的结构可以做到完全通用，降低了生产制造和后期维修的备件成本。曲轴作为整套总成的动力输出核心，采用全支承结构设计，每个曲柄销两侧都设置主轴颈支撑，大幅提升了曲轴的抗弯刚度，在气缸最高爆发压力作用下，曲轴的挠曲变形量控制在允许范围内，避免主轴颈和轴瓦之间出现偏磨。曲轴的平衡块设计经过精确的质量配平，不仅要平衡每个曲柄自身的旋转惯性力，还要抵消部分连杆、活塞组件产生的往复惯性力，让曲轴在额定最高转速下运转时，主轴颈承受的载荷波动处于轴瓦材料的许用应力范围内。从安装边界来看，这套总成的轴向安装尺寸需要匹配缸体的曲轴箱内腔长度，曲轴两端的主轴颈同轴度公差需要控制在0.02mm以内，避免安装后出现曲轴转动卡滞的问题；活塞在上止点时，活塞顶部与气缸盖底面的压缩余隙需要严格控制在0.8-1.2mm区间，余隙过小会导致活塞在上止点时碰撞气门或者气缸盖，余隙过大则会降低发动机的压缩比，导致燃烧效率下降、动力输出不足。连杆大头的剖分面采用斜切口设计，因为V型布局的气缸直径较大，连杆大头的尺寸如果采用平切口设计，会无法从气缸孔中穿过，给装配和后期维修拆检带来阻碍，斜切口的剖分角度通常设置为45度，既可以缩小连杆大头的横向尺寸，方便活塞连杆组从气缸上方装入，也能保证连杆大头盖与杆身的连接刚度，避免做功过程中连杆大头出现变形错位。在实际装配过程中，活塞环的开口位置需要相互错开120度，同时避开活塞销座孔和活塞主推力面的位置，防止工作过程中活塞环开口对齐导致气缸漏气、机油上窜的问题。连杆螺栓的拧紧需要采用转角法工艺，先按规定力矩预紧后再旋转固定角度，保证螺栓的预紧力均匀一致，避免发动机运转过程中连杆螺栓松动导致严重的机械故障。这套总成的运动匹配还需要考虑润滑路径的设计：曲轴内部钻有贯通的油道，主油道的压力机油通过主轴颈油道进入曲轴内部，再通过曲柄销处的油孔输送到连杆大头轴承间隙内，为连杆轴瓦和曲柄销之间提供压力润滑，

　　同时部分机油会通过连杆杆身内部的油道上行到连杆小头，为活塞销和衬套提供润滑，多余的机油还会喷射到活塞内腔，为活塞顶部提供冷却，降低活塞的热负荷，避免活塞在高温下出现热疲劳开裂。对于结构设计从业者来说，这套V12曲柄连杆总成的建模过程需要重点关注运动件之间的干涉检查：在曲轴转动的整个循环内，需要确认相邻曲柄的连杆之间、连杆与曲轴箱内壁之间、活塞在下止点时与曲轴平衡块之间都保留足够的运动间隙，最小间隙值不小于3mm，防止高转速下部件受热膨胀后出现运动干涉。同时所有运动部件的质量参数需要严格匹配设计计算值，活塞、连杆的质量差需要控制在规定范围内，避免曲轴动平衡超标导致整机振动过大。在三维建模过程中，需要对每个配合面的公差带进行准确标注，比如活塞与气缸壁的配合间隙、活塞销与销座孔的配合间隙、曲轴主轴颈与主轴承孔的同轴度要求等，这些参数直接决定了总成装配后的实际运转性能，不能仅做外形的复刻而忽略配合尺寸的工程合理性。
