桌装式手摇齿轮传动手动磨床结构

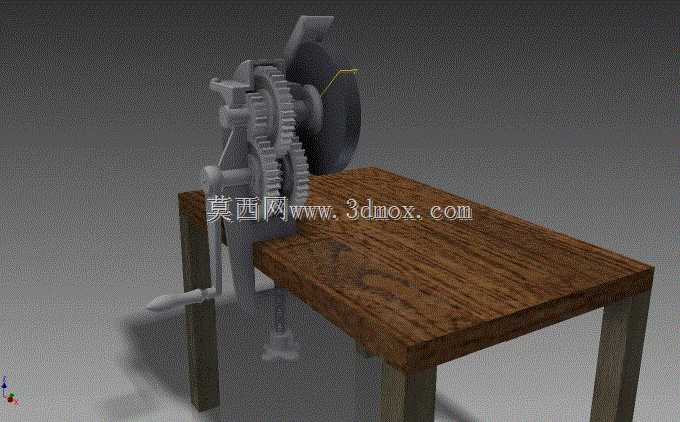

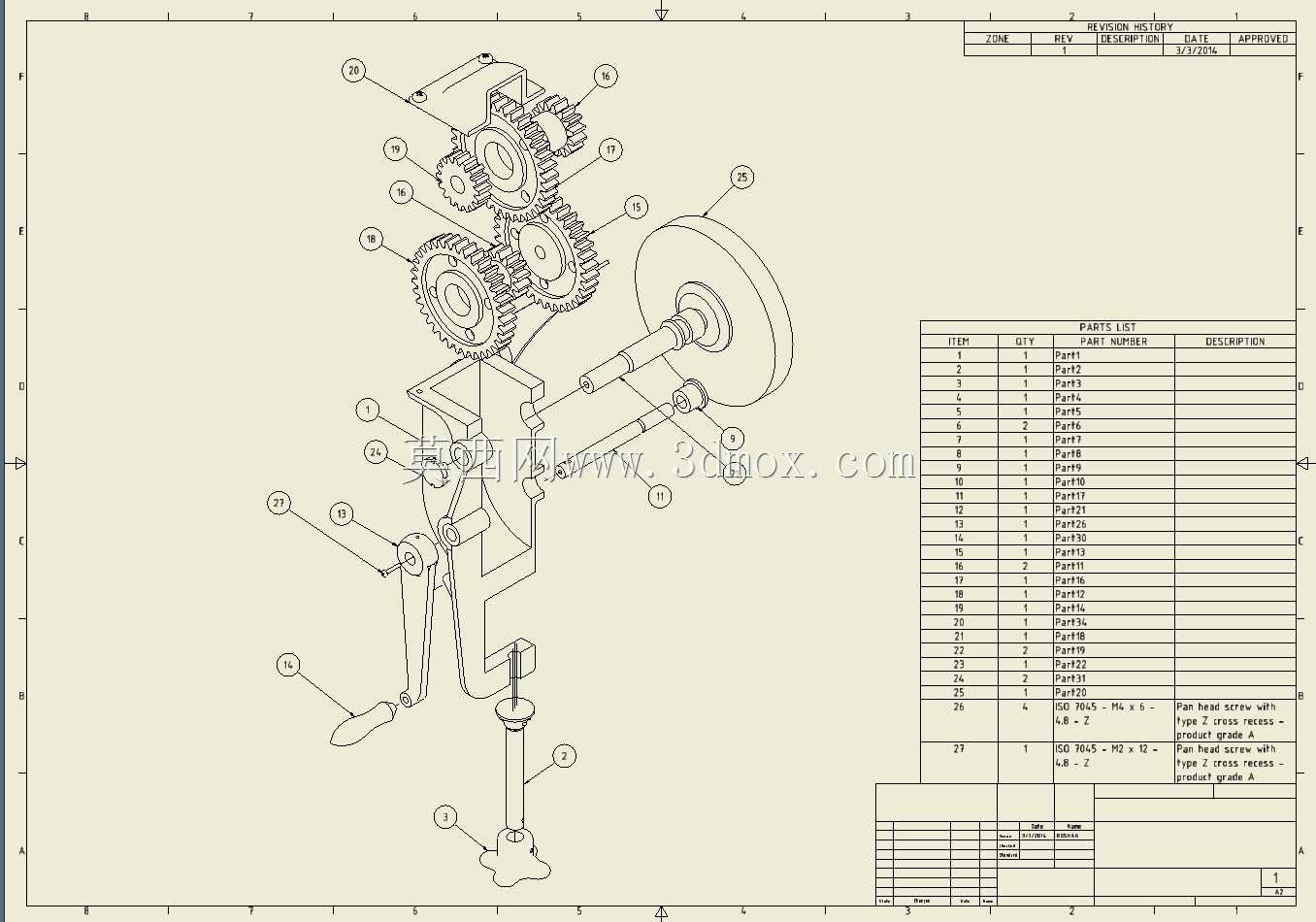

　　这款手动磨削设备采用桌装式布局，整体依托木质工作台面完成安装固定，核心传动结构完全外露，可直观观察到整套多级齿轮减速增扭机构的运行逻辑，适合小型加工场景下的小余量磨削作业，比如小型五金件的刃口修磨、小尺寸金属零件的端面打磨、手工工具的磨削修整这类不需要大进给量、对磨削精度有基础要求但无需高速自动化加工的工况。从结构设计逻辑来看，整套机构没有采用电机驱动方案，完全依靠手摇曲柄输入动力，通过不同齿数的圆柱齿轮依次啮合实现转速提升，将手摇摇柄的低转速大扭矩输入，转换为磨轮端的高转速低扭矩输出，匹配磨削作业需要的线速度要求，齿轮组的排布沿着立式支架依次层叠，既压缩了整体横向占用空间，也让传动路径尽可能短，减少不必要的传动损耗，

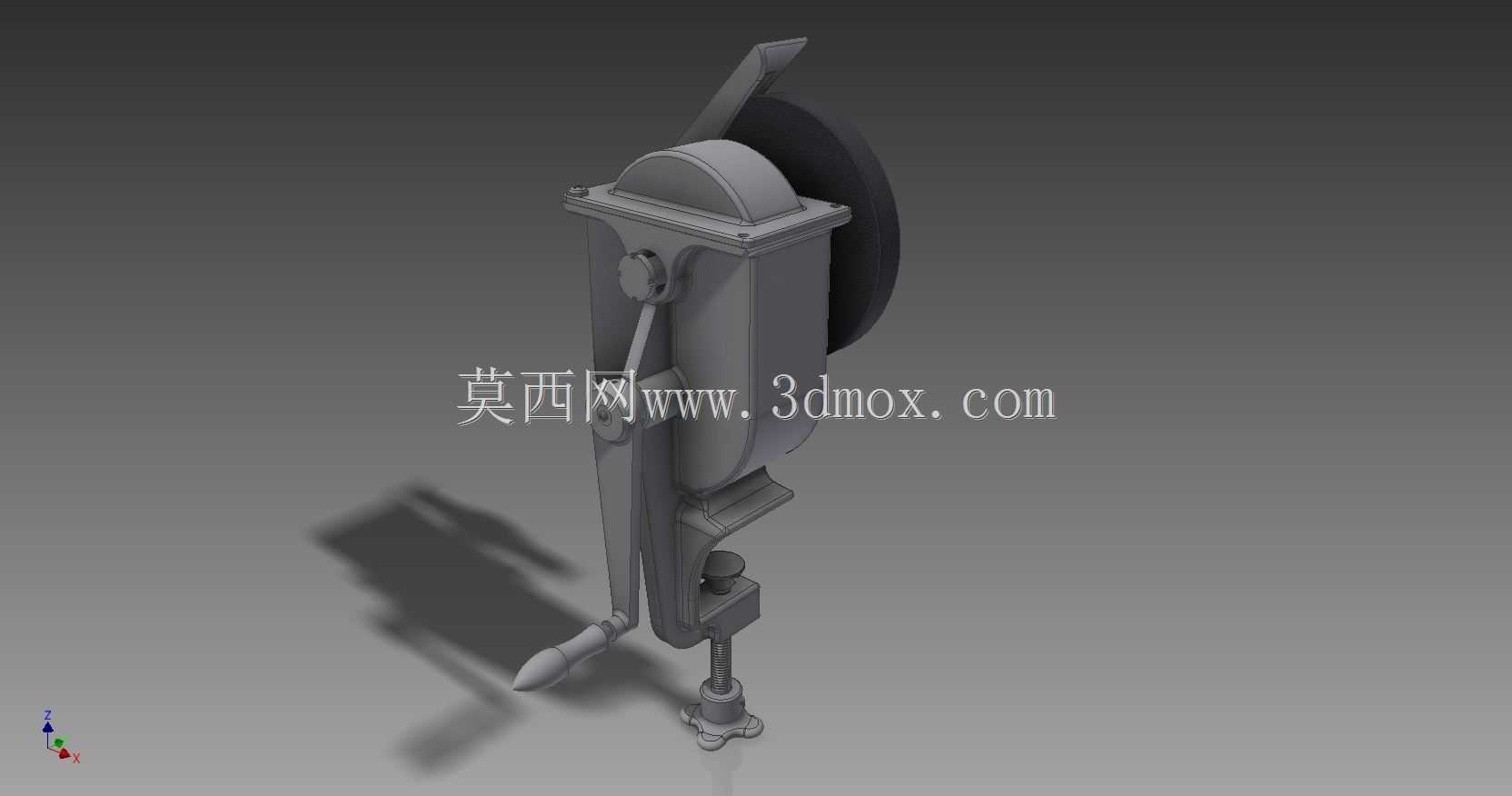

　　摇柄的位置设置在支架侧下方，操作时手臂自然下垂即可完成摇转动作，长时间操作的疲劳度更低。安装边界方面，整套磨削机构通过支架底部的锁紧结构固定在工作台边缘，不需要对工作台做额外的打孔改造，适配常规厚度的木质或金属工作台，安装后磨轮的作业高度距离工作台面预留了足够的工件操作空间，无论是手持小型工件靠近磨轮，还是搭配简易的工件托架完成进给，都不会出现空间干涉。磨轮侧设置了简易的工件靠位结构，可辅助操作人员控制磨削进给量，避免手持工件进给量过大导致磨轮卡滞或者工件飞出的风险，外露的齿轮组虽然没有设置全封闭防护罩，但齿轮啮合的间隙经过设计校核，正常操作时不会出现衣物卷入的风险，同时外露结构也方便日常对齿轮啮合面加注润滑脂，维护操作十分简便。

　　从功能特性来看，这套手动磨床不需要外接电源，完全依靠人力驱动，适合没有供电条件的野外维修场景、小型手工作坊的零星磨削作业，或者教学场景下的机械传动结构演示，学生可以直观观察到齿轮传动的速比转换过程，理解手动设备的动力传递逻辑。设备的磨轮采用常规的通用磨具规格，后期更换时不需要定制特殊配件，通用的平行砂轮即可直接适配安装，磨轮的固定结构采用螺纹锁紧方式，更换磨轮时只需要简单工具即可完成拆装，不需要复杂的调试步骤。整套结构的重心完全落在工作台安装位置的正上方，摇转操作时不会出现机构侧翻的风险，支架采用铸铁类刚性材质制作，磨削作业时的振动可以通过支架传递到工作台面耗散，不会因为振动导致磨削精度下降。设计时没有多余的冗余结构，每一个齿轮、

　　每一处连接轴的位置都经过排布优化，既保证传动比满足磨轮的转速要求，也让整体外观紧凑协调，操作时各个运动部件都不会和操作人员的手部、放置在台面上的工件产生干涉。手摇输入轴处设置了简易的轴套定位结构，长时间摇转也不会出现轴的径向窜动，保证磨轮运转的稳定性，避免因为轴窜导致磨削面不平整的问题。磨轮的防护罩只覆盖了磨轮的上半部分，下半部分完全开放作为作业区，既可以阻挡磨削时向上飞溅的磨屑，也不会干扰工件的磨削操作，磨屑会直接掉落在工作台面上，后期清理十分方便。
