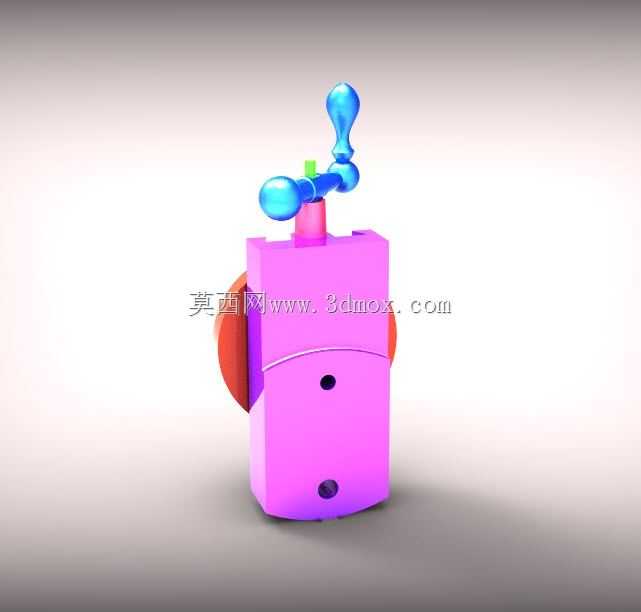

手动操作式成形机床回转刀架结构

　　在普通卧式车床、小型专用成形机床的切削加工场景中，这类手动回转刀架是承担刀具装夹、工位切换功能的核心配套部件，多用于小批量修配、单件成形车削作业场景，相比电动转塔刀架，它无需额外布设控制线路与驱动单元，结构紧凑可靠，对安装空间的适配性更强，很适合台式机床、教学实训机床以及小型维修车间的简易加工设备配套使用。从实际功能逻辑来看，该刀架的核心作用是通过端面齿盘的啮合定位，实现多个装刀工位的精准转位锁紧，操作时扳动顶部的三球手柄，即可带动内部的锁紧机构松开齿盘啮合，转动刀架本体到对应工位后，反向扳动手柄就能完成齿盘啮合锁紧，整个操作过程无需额外辅助工具，工位重复定位精度可以满足常规外圆、端面、成形面的车削加工要求，

　　日常维护只需要定期在锁紧副、转动副位置加注润滑脂即可，故障率远低于带电动控制的同规格刀架。从结构设计思路上看，这款刀架采用了经典的立轴式回转布局，底部为方形安装基座，基座上预留了与机床中滑板适配的安装螺栓过孔，安装时可以直接通过T型螺栓固定在中滑板的安装平面上，不需要额外制作过渡连接盘；刀架本体的回转部分采用圆柱面配合导向，配合面的公差带选取小间隙配合，既保证转动过程无卡滞，又能控制回转过程的径向窜动量，避免转位后刀具位置出现偏移；顶部的操作手柄采用了三球端的结构设计，三个操作球呈120度分布，操作人员站在机床操作位任意角度都能方便施力，手柄的握持部分做了圆弧过渡处理，长时间操作也不会出现硌手的问题；

　　刀架的装刀面采用了多工位矩形槽布局，每个工位都可以通过压紧螺栓固定标准方柄车刀，装刀时可以通过刀槽侧面的调节螺钉调整刀具伸出长度，适配不同切削深度的加工需求。在安装边界尺寸方面，这款刀架的基座长宽尺寸适配多数小型机床的中滑板安装空间，整体高度控制在不干涉机床最大回转直径的范围内，安装时需要保证刀架底面与中滑板安装面的贴合度，若贴合面存在磕碰毛刺需要提前修平，避免锁紧后刀架出现倾斜导致刀具切削角度偏差；刀架回转时的最大外圆轮廓不会超出中滑板的边缘，不会在横向进给时与机床床身、尾座部件发生运动干涉，工位切换时的转动角度通过内部的定位销做粗定位，再通过端面齿盘做精定位，每个工位的转位角度误差控制在允许范围内，

　　能够保证换刀后刀具的切削位置一致性。从实际使用的细节来看，这类手动刀架的锁紧机构采用了斜面增力结构，手柄施加的较小操作力可以通过内部的斜面结构放大为足够的锁紧力，保证切削过程中刀架不会出现松动让刀的问题；刀架的外露金属表面都做了发黑防锈处理，能够适应车间内的切削液飞溅、潮湿环境，长期使用也不会出现大面积锈蚀；操作手柄的球头部分采用非金属材质制作，冬季操作时不会有明显的冰手感，同时也能避免金属手柄磕碰操作人员的风险。在配套加工场景中，这类刀架可以装夹外圆车刀、切断刀、成形车刀、螺纹车刀等多种常用车削刀具，一次装夹多把刀具后就可以完成单个工件的多工序加工，不需要反复拆装刀具，能够有效减少小批量加工过程中的换刀辅助时间，对于维修类的单件加工场景来说，这种无需电控的刀架适配性极强，哪怕是老旧机床的原有刀架损坏，也可以通过配打安装孔的方式快速替换安装，不需要对机床原有电路、油路做任何改动。
