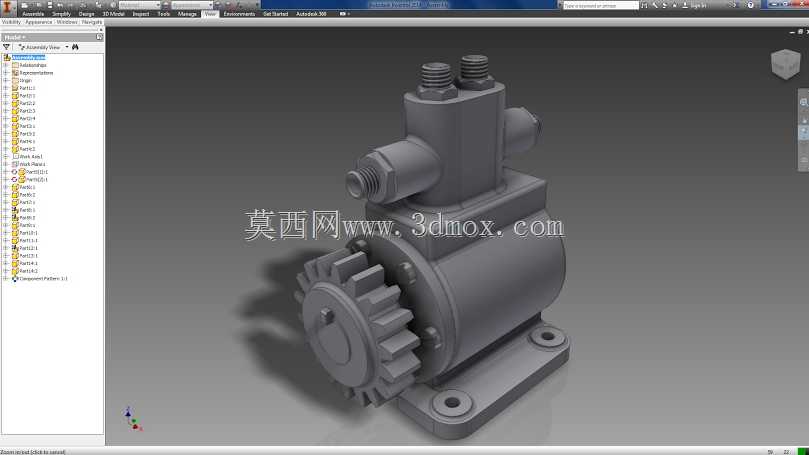

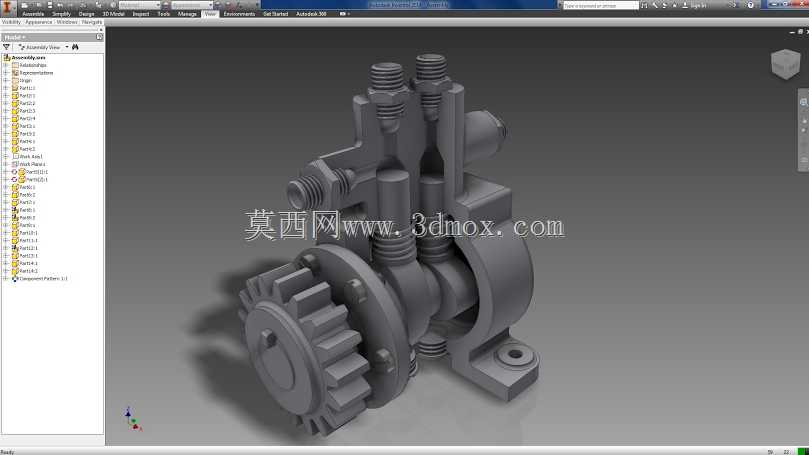

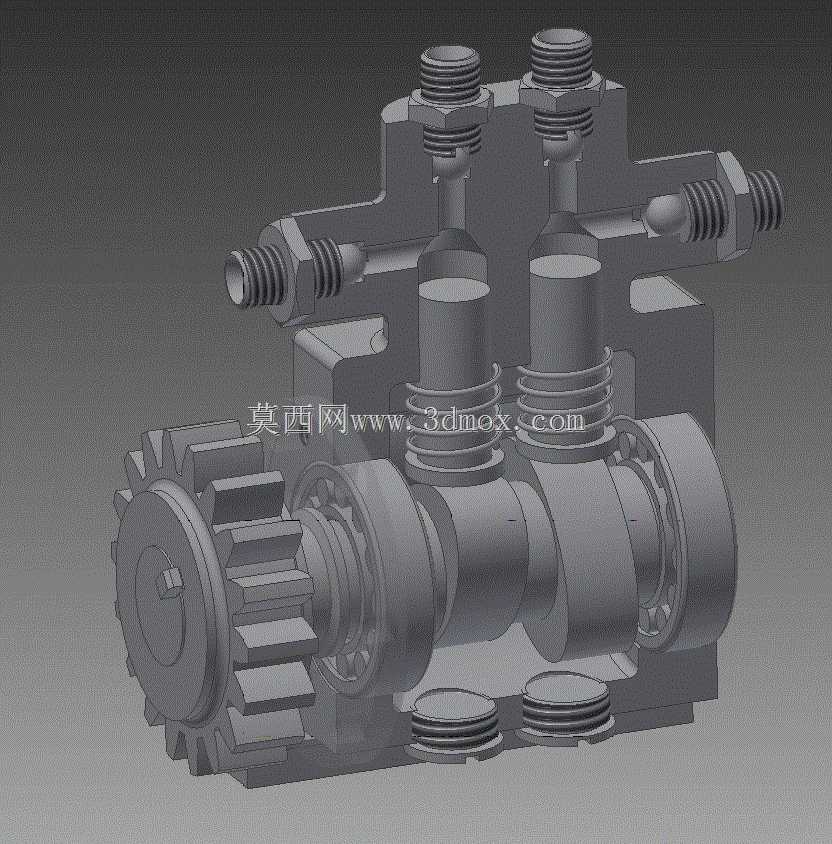

风力发电配套双缸风泵内部结构

　　在陆上分散式风电、海上风电的机组运维与辅助系统配置中，这类适配风力发电场景的风泵，是保障机组气动控制回路稳定运行的核心部件之一。不同于常规工业场景的通用风泵，该款风泵的设计完全围绕风电场景的工况特性展开，首先要适配风机塔筒内的安装空间边界，整体采用紧凑式集成布局，将传动齿轮组、双缸压缩腔体、进出气接口、轴承支撑结构整合在同一铸铝壳体内，避免分散布局带来的管路冗余与安装定位偏差。从实际功能来看，该风泵主要为风机的偏航制动回路、叶片变桨的气动辅助回路提供稳定的压缩气源，同时可兼顾塔筒内密封舱室的微正压维持，避免高湿高盐雾环境下的外界腐蚀性气体侵入电气舱室。设计阶段首先考虑的是风电场景的低维护需求，传动端采用斜齿轮传动结构，

　　输入轴端集成动力输入齿轮，可直接对接风机的辅助动力取力端口，无需额外加装传动转接件，齿轮与曲轴之间采用过盈配合加平键定位的连接方式，可承受长期变载荷下的扭矩冲击，避免键槽松动导致的传动失效。双缸对称布局的压缩腔体设计，能够抵消单缸结构运行时的往复惯性力，降低风泵运行时的振动幅值，适配风机塔筒高空安装时的振动耐受要求，避免振动传递到相邻的传感检测元件引发检测数据偏差。进出气接口采用外螺纹快装适配结构，接口位置分布在泵体顶部与侧部，预留的安装间隙可满足狭小空间内的管路接驳操作，无需额外调整泵体安装角度即可完成不同走向的管路连接。轴承支撑位采用双侧深沟球轴承配置，曲轴的轴颈位置做了表面淬火处理，硬度达到HRC55-60，

　　可承受长期往复运动带来的磨损，密封件采用耐低温耐老化的氟橡胶材质，可适应-40℃到60℃的环境温度范围，覆盖我国北方严寒地区与南方高温高湿地区的风场运行需求。安装边界上，泵体底部预留四个标准化安装螺孔，孔位间距匹配风电行业通用的辅助部件安装支架尺寸，安装时无需重新打孔适配支架，输入轴的中心高与通用取力端口的中心高保持一致，可减少联轴器的选型适配工作量。泵体的外形轮廓做了圆角过渡处理，没有尖锐凸起结构，一方面可避免安装运维过程中的磕碰损伤，另一方面可减少高空环境下的风阻影响，在塔筒内强对流通风环境下不会产生额外的风致振动。从流体通路设计来看，内部的气流通道采用一体化铸造成型，没有额外的拼接管路，可减少管路接头处的泄漏风险，

　　进出气端预留了过滤元件安装位，可直接加装配套的空气滤芯，过滤外界吸入空气中的沙尘与盐雾颗粒，避免杂质进入气缸腔体加速活塞环的磨损。双缸的配气相位做了对称优化，两个气缸的排气时序错开180度，可输出更平稳的压缩气流，减少回路中的压力波动，降低下游调压阀的工作负荷，延长气动回路中密封元件的使用寿命。在结构细节上，活塞与缸体之间采用组合式活塞环密封，兼顾气密性与低摩擦阻力，不需要频繁添加润滑油即可长期运行，适配风电场景半年以上免维护的运维要求，曲轴箱的底部预留了排污口，可在年度运维时快速排出内部积存的冷凝水与杂质，不需要拆解泵体即可完成基础维护操作。
