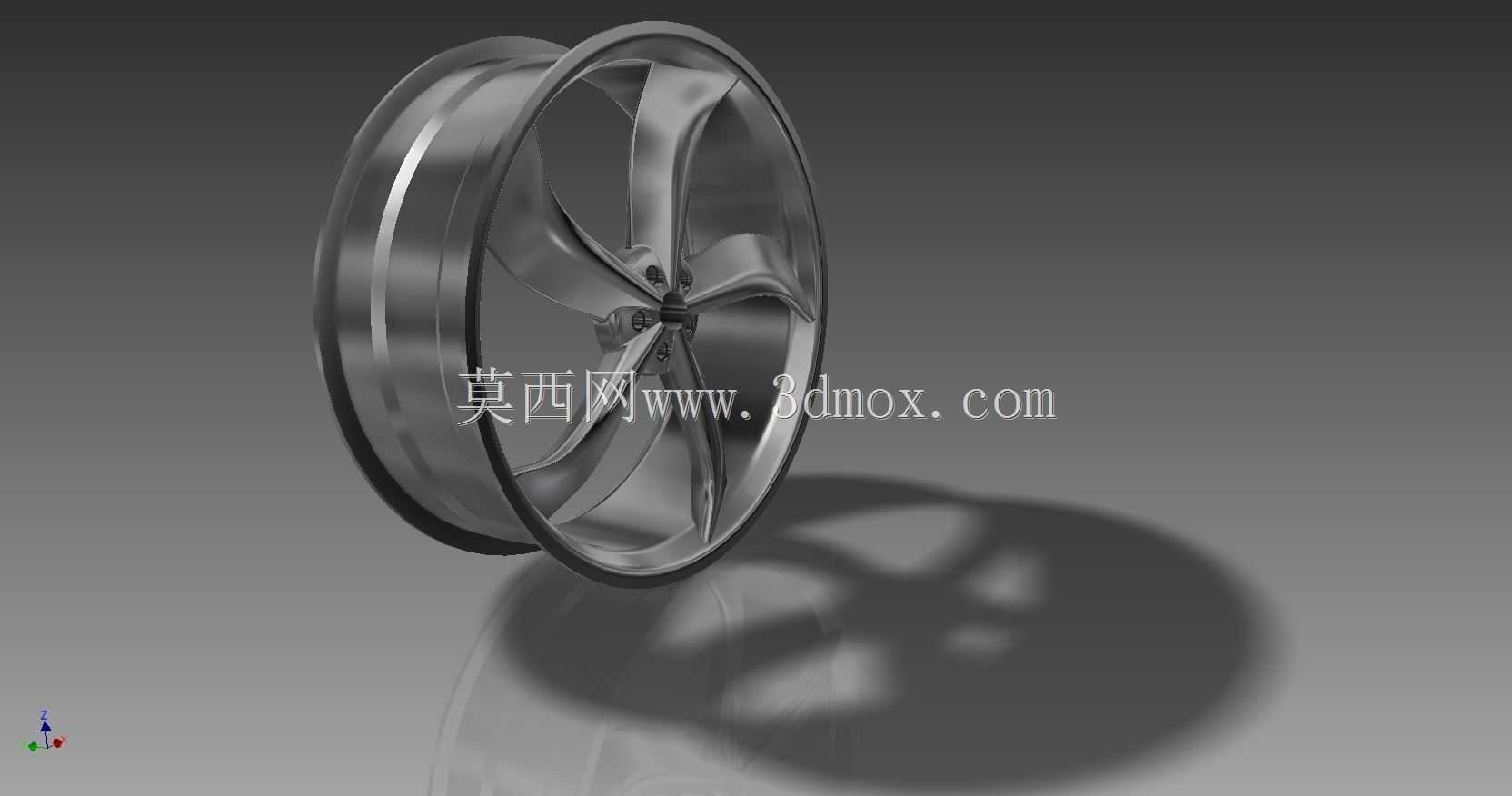

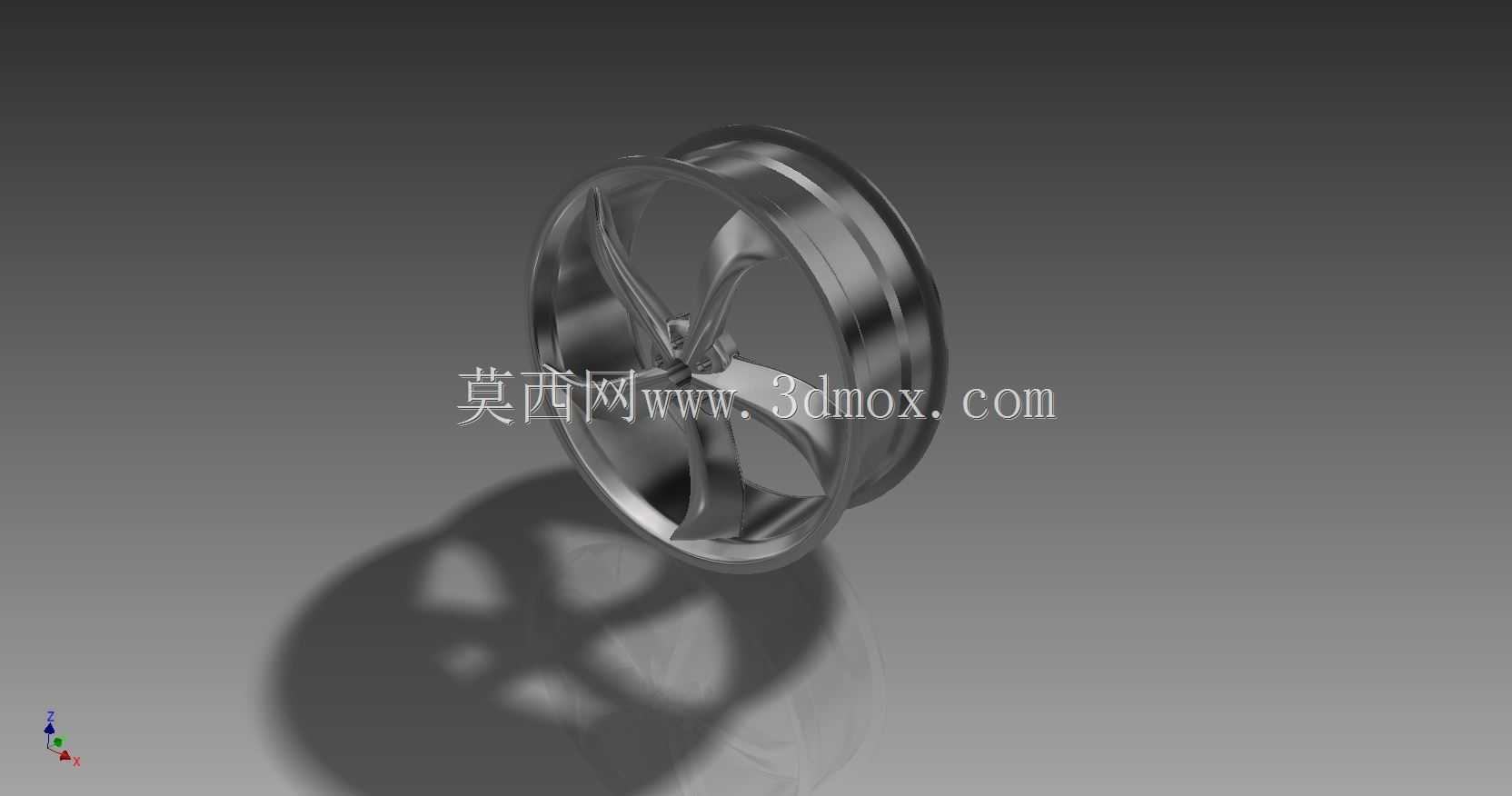

五辐式汽车铝合金轮毂结构设计

　　该轮毂作为车辆行走系统的核心承载部件，主要适配民用紧凑型乘用车辆，日常应用场景覆盖城市铺装路面通勤、城郊非铺装路面轻度通行等常规用车场景，承担着承载整车整备质量、传递驱动与制动力矩、缓冲路面冲击载荷的核心作用，同时兼顾行驶过程中的散热需求与外观装饰属性。从结构设计逻辑来看，整体采用五辐对称式布局，轮辐截面做了渐变式变厚度处理，靠近轮心安装座的位置辐条厚度更大，可有效分散螺栓预紧力与行驶过程中的交变弯曲应力，向轮辋边缘延伸的过程中辐条厚度逐步收窄，在保证结构强度冗余的前提下尽可能降低旋转件的非簧载质量，提升悬架系统的响应速度。轮辋部分采用常规深槽式结构设计，轮缘处做了加厚翻边处理，可在轮胎拆装过程中避免刚性磕碰造成的结构损伤，

　　同时匹配标准尺寸的真空轮胎安装位，胎圈座位置的尺寸公差严格控制在通行标准范围内，保证轮胎充气后的密封性能，避免高速行驶过程中出现轮胎滑移、漏气等风险。安装边界方面，轮心位置设置了标准节圆直径的螺栓安装孔，可适配多数同级别车型的轮毂轴承单元安装位，中心孔尺寸匹配对应车型的轴头定位直径，安装时可实现径向精准定位，避免高速转动时出现动平衡超差引发的车身抖动问题；轮辐背面预留了足够的刹车系统避让空间，可兼容同级别车型常见的浮动式刹车卡钳与通风刹车盘安装，不会出现转向过程中轮辐与卡钳剐蹭的问题。设计过程中针对辐条的受力路径做了优化，每根辐条的曲面过渡均做了大圆角处理，避免应力集中造成的疲劳断裂风险，轮辋与辐条的连接位置采用圆弧过渡结构，

　　可分散车辆过坎时受到的径向冲击载荷。从实际使用维度考量，该结构的轮毂在动平衡调试环节，轮辋边缘预留了标准的平衡块安装位，可适配粘贴式与卡扣式两种平衡块的安装，满足售后维修环节的动平衡校正需求；轮毂整体的转动惯量经过优化，在保证抗冲击强度满足国标要求的前提下，尽可能降低了自身重量，可减少车辆起步阶段的动力损耗，同时提升制动系统的制动响应速度。表面处理的结构基底做了平整化设计，可适配后续的喷涂、电镀、抛光等多种表面处理工艺，满足不同车型的外观匹配需求。轮辋上的气门嘴安装孔位置做了局部加厚处理，避免安装气门嘴时造成的局部应力集中，同时预留了足够的操作空间，方便胎压监测传感器的安装与后期维护。在结构验证逻辑上，该模型的各部位壁厚均参考同尺寸量产轮毂的设计参数，轮辐的受力截面可满足径向疲劳试验、弯曲疲劳试验的国标要求，13度冲击试验的薄弱位置均做了局部加强，不会出现常规使用场景下的结构失效问题。
