塔塔纳款乘用车转向操控方向盘结构设计

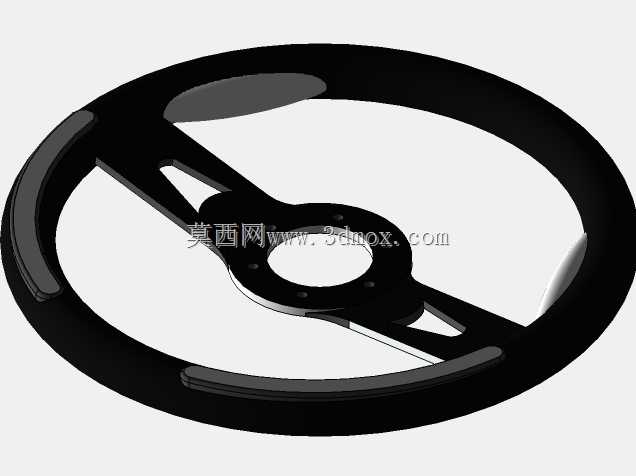

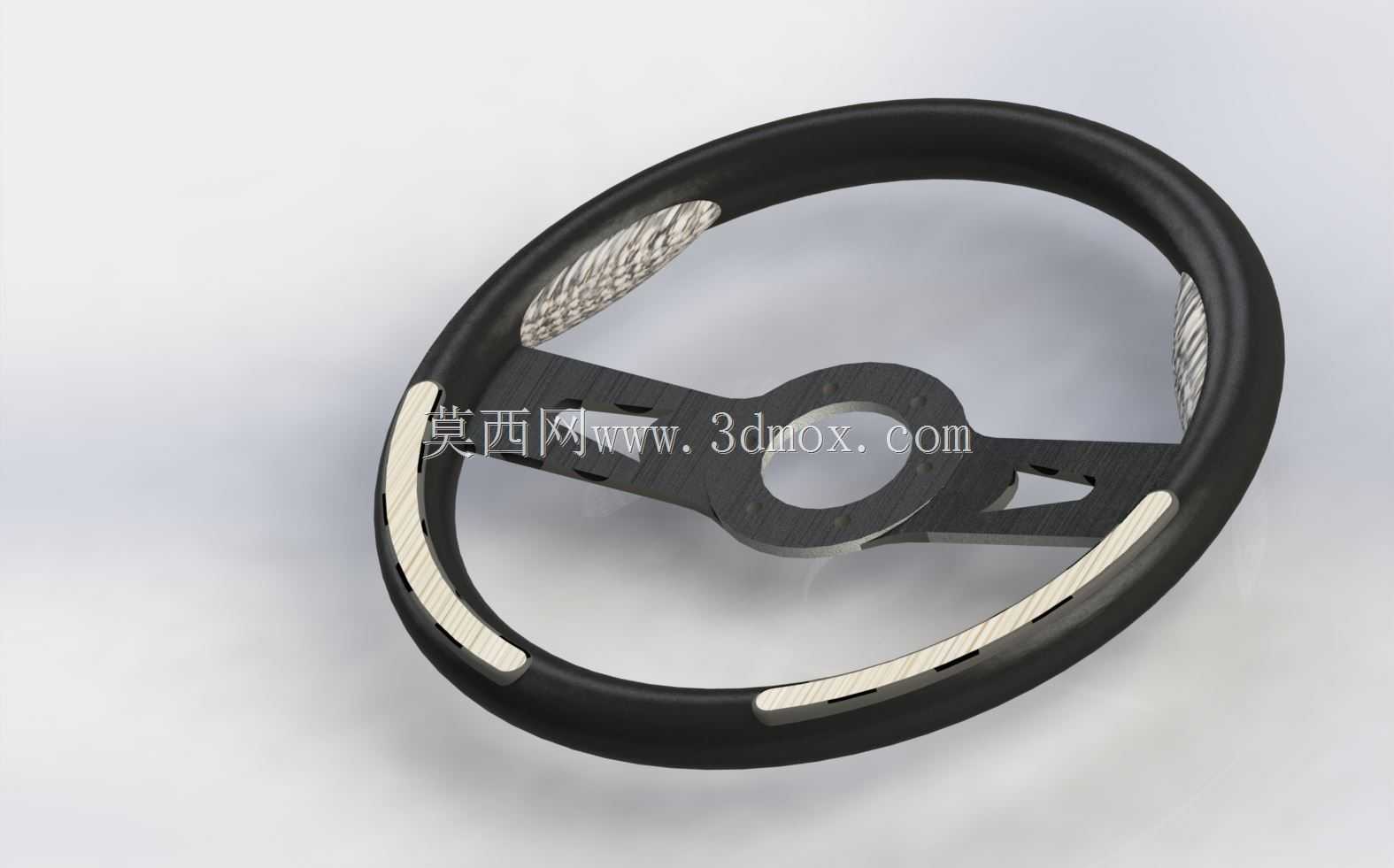

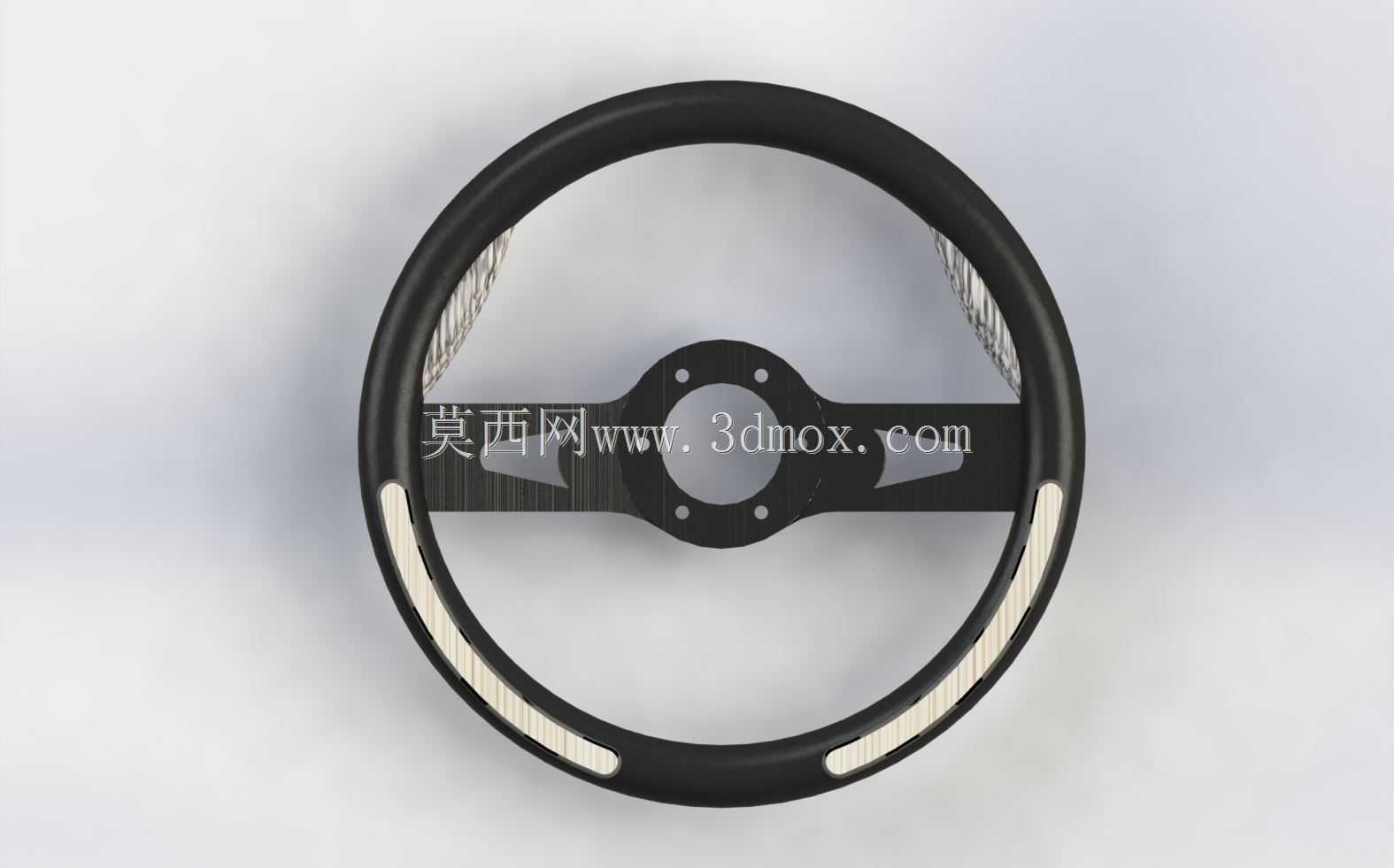

　　日常做整车内饰与转向系统匹配设计时，方向盘是连接驾驶员与整车转向执行机构的核心交互部件，这个塔塔纳车型的方向盘结构，在前期建模阶段就需要兼顾人机工程、安装适配、结构强度与外观质感的多重要求。先从实际装车场景来说，这类方向盘主要适配家用紧凑型乘用车的转向管柱安装接口，日常使用中需要承接驾驶员的转向输入力矩，同时兼顾驾驶时的握持舒适度，还要预留喇叭按键、多功能按键的安装空间，部分同结构改型还可以适配改装车的轻量化转向需求。从结构设计思路来看，这个方向盘采用三辐式支撑结构，轮圈主体采用硬质骨架外包覆防滑结构的设计，轮圈的握持段做了局部的纹理与浅色嵌件设计，既提升握持时的摩擦力，避免驾驶过程中手心出汗打滑，也能在视觉上区分握持区域，

　　引导驾驶员保持正确的握姿。三辐的支撑辐条做了镂空减重设计，在保证结构强度的前提下尽可能降低整体重量，减少转向管柱的端部负载，提升转向回正的响应灵敏度。中心的安装基座采用六孔定位的安装结构，安装孔位的分布完全匹配对应车型转向管柱的花键轴与固定螺栓位置，安装面的平面度公差控制在0.1mm以内，保证安装后方向盘不会出现偏摆、旷量的问题，中心区域预留了安全气囊模块的安装腔体，腔体周边设计有卡扣与螺栓固定位，能够满足安全气囊的弹出导向与固定强度要求。从外形尺寸与安装边界来看，这个方向盘的轮圈外直径为350mm，属于紧凑型乘用车常用的尺寸规格，既不会因为直径过大导致转向操作笨重，也不会因为直径过小导致转向力矩传递比过大，增加驾驶员的操作力度。

　　轮圈的截面为椭圆形设计，长轴沿握持方向设置，截面周长适配成年男性手掌的平均握持围度，长时间握持不会产生明显的硌手感。安装基座的中心距离轮圈最下端的距离为120mm，能够给驾驶员腿部留出足够的上下车空间，避免驾驶过程中腿部与方向盘下沿产生干涉。左右两侧的辐条向轮圈方向平滑过渡，辐条表面做了哑光质感的处理，避免驾驶时阳光反射产生眩光影响驾驶视线。轮圈上的浅色嵌件采用嵌入式安装结构，嵌件与轮圈主体的配合间隙控制在0.05mm以内，不会出现凸起或者缝隙过大积灰的问题，嵌件表面做了防滑的竖向纹理处理，和手掌接触时能够增加摩擦力，快速打方向时不会出现手滑的情况。在结构强度校核层面，建模阶段就需要考虑方向盘承受的极限力矩，按照国标要求，

　　方向盘轮缘需要能够承受不小于400N·m的切向力矩而不产生塑性变形，三辐支撑结构的筋位厚度设置为4mm，安装基座的壁厚设置为5mm，通过有限元分析验证，在极限力矩工况下，最大应力出现在辐条与安装基座的连接位置，应力值远低于所选材料的屈服强度，能够满足日常使用与极端工况的强度要求。另外，这个方向盘的背部预留了换挡拨片的安装位，如果是高配车型可以直接加装换挡拨片组件，不需要对方向盘主体结构进行修改，具备一定的平台化拓展能力。轮圈的骨架采用金属材质一体压铸成型，外部的包覆层采用软硬复合的结构，内层为硬质支撑层保证轮圈的形状精度，外层为软质防滑层提升握持手感，两层结构之间采用粘接加卡扣的固定方式，长期使用不会出现分层、脱落的问题。在人机工程匹配上，方向盘的轮圈角度按照整车坐姿进行了适配，当驾驶员调整到标准驾驶坐姿时，手腕自然下垂能够刚好搭在轮圈上沿，手臂保持自然弯曲的状态，长时间驾驶不会产生明显的手臂酸痛感。三辐式的结构也给仪表盘留出了足够的观察视野，驾驶员透过方向盘上辐条的间隙，可以完整看到仪表盘上的车速、转速等核心行车信息，不会被辐条遮挡关键显示区域。
