小型实验室用偏心结构流体输送泵

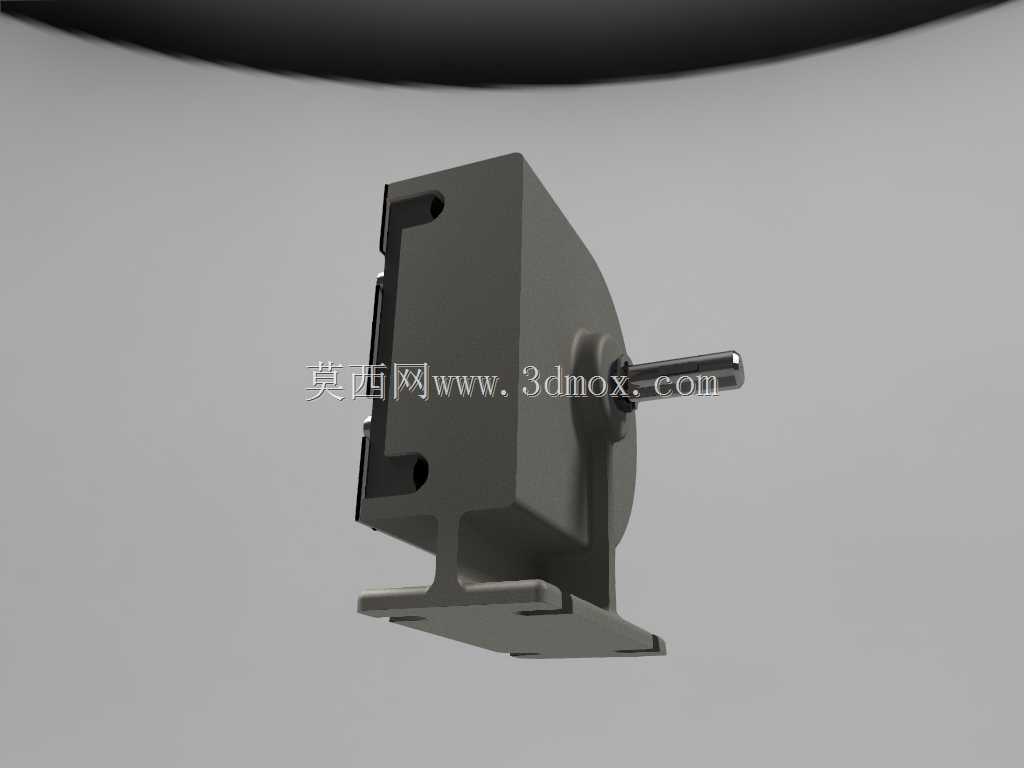

　　在实验室小剂量流体输送场景中，常规工业泵普遍存在体积冗余、流量适配性差的问题，这款小型偏心结构泵正是针对这类细分需求开发的结构方案。从安装边界来看，该泵采用底部带定位卡槽的一体式铸造支座，支座底面设置两道平行的安装卡槽，可直接卡装在实验室台面的标准铝型材导轨上，也可通过M6螺栓完成台面固定，整体安装占用的台面投影尺寸控制在120mm*80mm范围内，泵体总高度不超过90mm，不会占用过多实验操作空间，适配常规通风橱内的安装高度限制。

　　从功能特性上看，该泵采用偏心曲柄带动柔性隔膜往复运动的工作原理，泵腔内部的偏心轮通过连杆连接隔膜片，偏心轮旋转时带动隔膜做周期性往复形变，改变泵腔容积完成流体的吸入与排出，这种结构无需额外的轴封结构，从根源上避免了输送过程中的流体泄漏问题，适合输送实验室场景下的小剂量腐蚀性试剂、高纯溶剂或是微量悬浮液，不会出现常规离心泵轴封渗漏污染试剂的问题。泵体侧面设置两个对称的G1/8内螺纹接口，分别作为进液口与出液口，接口位置与泵腔流道做了圆弧过渡处理，减少流道内的流体滞留死角，方便实验结束后的管路冲洗，避免不同试剂交叉污染。

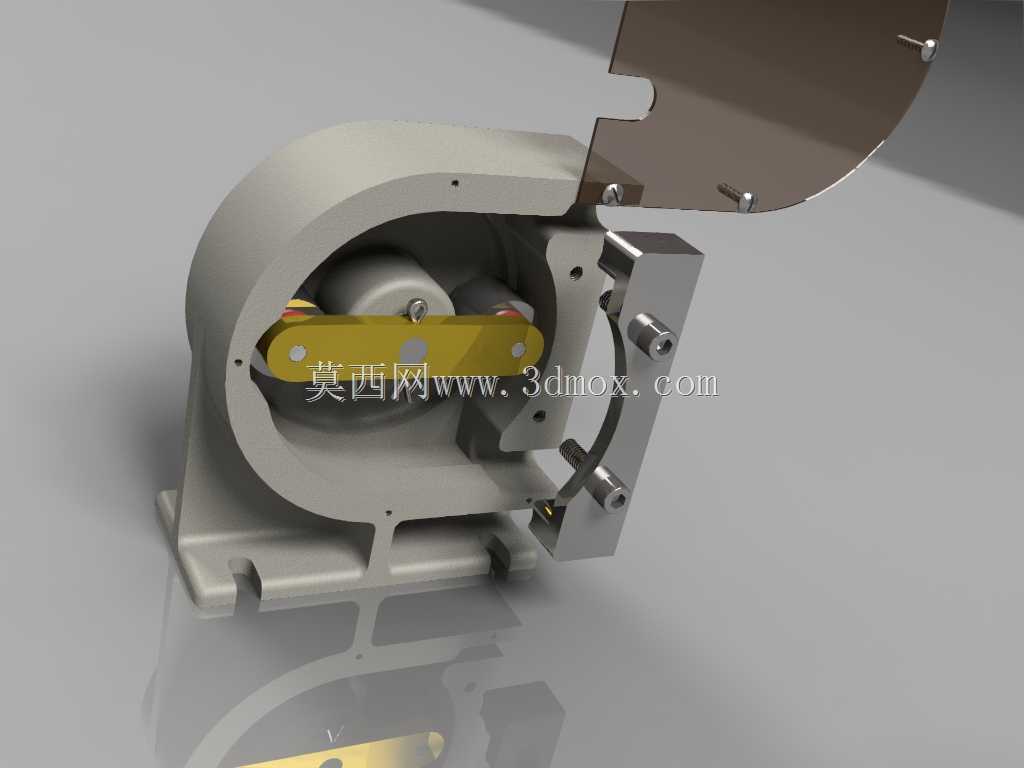

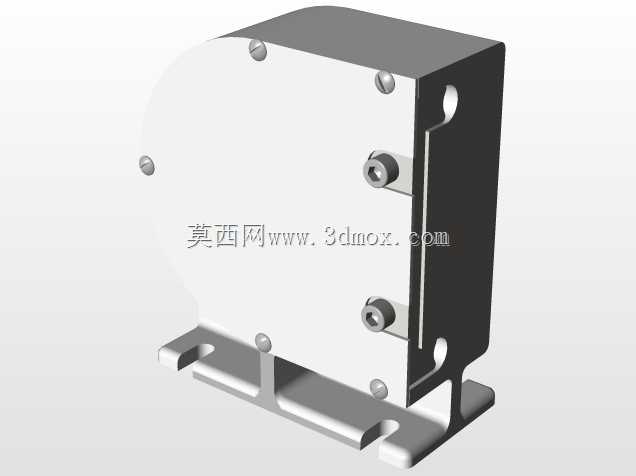

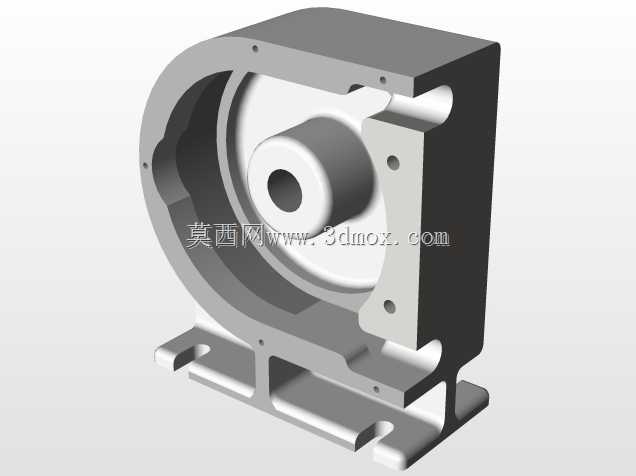

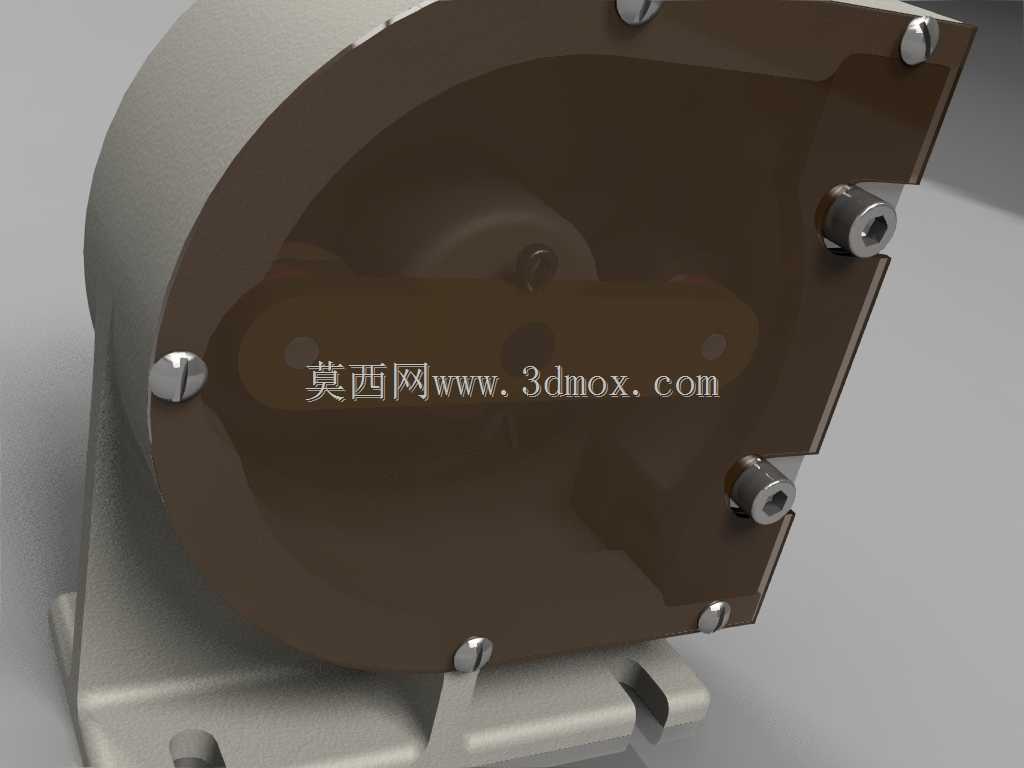

　　设计思路上，这款泵没有照搬工业隔膜泵的厚重结构，而是将泵壳拆分为上下两个半圆弧壳体，通过侧面的内六角螺栓完成拼合，壳体壁厚控制在3mm，既保证了泵腔的承压能力，最大可承受0.2MPa的工作压力，满足实验室常规流体输送的压力需求，又尽可能压缩了整体重量，整泵重量不超过0.8kg，方便实验过程中的临时移位与位置调整。泵体上方设置可翻转的透明防护盖板，盖板通过销轴连接在上泵壳的后侧，盖板闭合时可完全覆盖内部的曲柄传动结构，避免实验操作过程中异物掉入传动副造成卡滞，也能防止传动部件运转时剐蹭实验人员，需要维护时只需翻开盖板即可直接观察内部曲柄、连杆的运转状态，无需拆解整个泵壳，降低了日常维护的操作难度。

　　从实际应用场景出发，这款泵的流量调节范围覆盖5ml/min到200ml/min，可通过调整配套驱动电机的转速实现流量精准控制，适配实验室滴定试剂输送、小型反应釜进料、色谱分析配套流体输送等多种场景。传动结构中，偏心轮与连杆之间采用铜套滑动配合，无需频繁加注润滑脂，适配实验室洁净环境的使用要求，避免润滑脂挥发污染实验环境。泵体的安装支座与泵壳之间设置了2mm厚的橡胶减震垫，可抵消曲柄运转时产生的小幅振动，降低泵运转时的噪音，实测运转时噪音低于45分贝，不会对实验室的安静操作环境造成干扰。

　　在结构细节处理上，进液口与出液口的流道入口处设置了可更换的滤网卡槽，可根据输送流体的特性选配不同精度的过滤网，避免流体中的固体杂质进入泵腔造成隔膜破损或是流道堵塞。泵壳的拼合面处设置了环形密封槽，配套丁腈橡胶密封圈，保证泵腔的密封性能，输送常规水性试剂时不会出现渗漏问题，若需输送有机溶剂，只需更换为氟橡胶密封圈即可适配，无需改动整体结构。偏心轮的偏心距设计为4mm，配合直径50mm的隔膜片，单次往复的排量稳定，流量脉动幅度控制在10%以内，搭配简易的缓冲器即可实现近乎平稳的流体输出，满足部分对流量稳定性有要求的实验场景需求。
