带滚轮限位结构的手持夹持镊子

　　这款带滚轮限位结构的手持夹持镊子，主要面向精密装配、电子元器件返修、细小零件分拣等需要稳定夹持力的作业场景，区别于常规无定位镊子依靠操作人员手指持续施力维持夹持状态的设计，其自带的滚轮限位结构可在夹持到位后锁定开合度，避免长时间作业时手指疲劳导致的夹持松动、零件脱落问题。从实际使用场景来看，这类镊子既可以用于SMT贴片作业中夹持0402、0603规格的小型阻容元件，也可在精密机械装配中夹持直径1mm以内的销钉、微型弹簧等细小零件，在珠宝镶嵌、实验室样本分拣等对夹持稳定性有要求的场景也能适配。

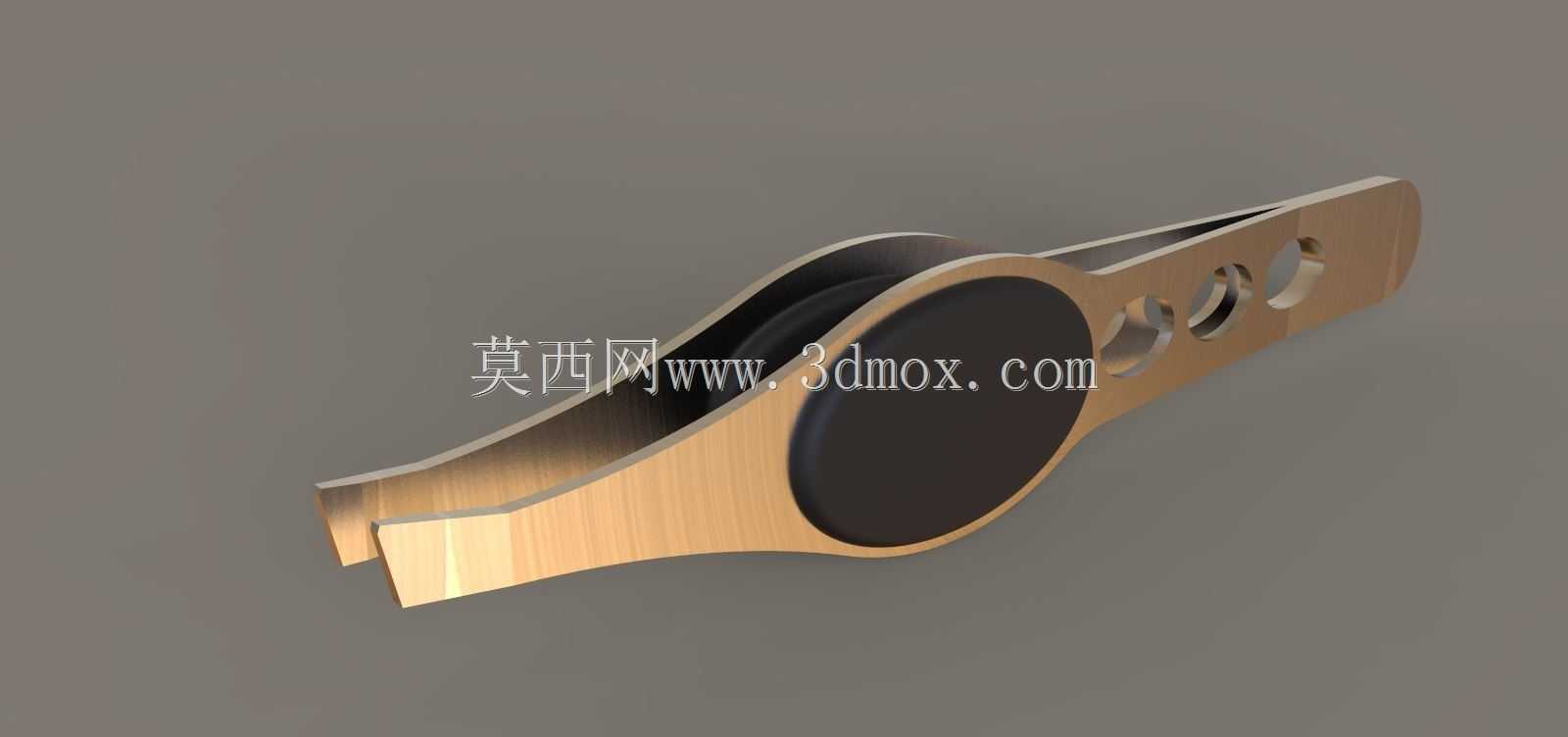

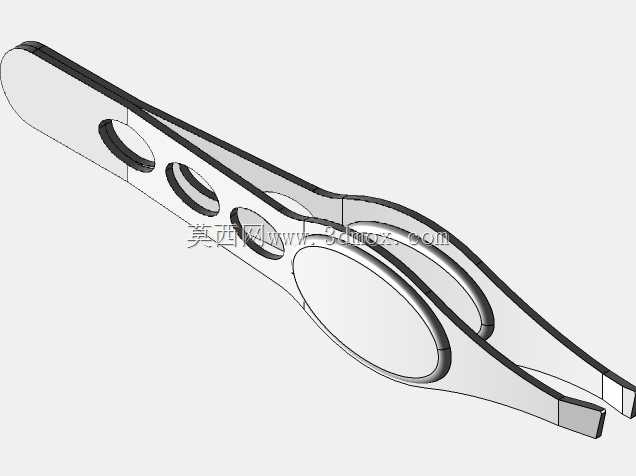

　　从功能特性上看，镊身采用一体化弯折成型结构，两个夹持臂的根部通过整体材料的弹性实现开合复位，避免了铰接式镊子长期使用后铰接轴磨损导致的夹持错位问题。镊头部分做了收窄平口处理，夹持端面做了细微的防滑纹理处理，既不会因为夹持力过大损伤脆性元件表面，也能保证光滑细小零件不会在夹持过程中滑脱。中部的滚轮限位组件采用偏心轮结构，滚轮表面做了滚花处理，操作人员单手持镊时，拇指可直接推动滚轮实现夹持力的锁定与释放，不需要调整持握手势即可完成操作，滚轮的偏心行程经过匹配设计，可适配0.1mm到5mm区间的零件夹持厚度，锁定后夹持力保持恒定，不会因为手部晃动出现夹持力波动。镊身尾部开设了三个不同直径的镂空孔，一方面是为了减轻整体重量，降低长时间持握的负重感，另一方面这些镂空孔也可作为辅助定位孔，在需要临时固定镊子时可通过销钉穿过孔位将其固定在工装架上，也可穿入挂绳实现工具的悬挂收纳。

　　设计过程中，首先针对常规镊子的使用痛点做了优化：常规镊子在长时间夹持零件时，需要手指持续施加捏合力，操作人员指部负荷大，且容易出现施力过大夹碎元件、施力过小零件滑落的问题，因此引入偏心滚轮锁定结构，通过机械结构维持夹持力，释放手指的持续施力负荷。镊身的外形曲线经过人机工程学优化，持握区域的弧度贴合拇指与食指的指腹轮廓，持握时不会出现棱角硌手的问题，整体重心落在持握位置的中心，持握时不会出现头重脚轻的倾覆感。材料选用上，镊身采用高弹性不锈钢材质，经过淬火处理后既有足够的结构强度，也具备良好的弹性恢复能力，反复开合数万次也不会出现塑性变形；中部的滚轮采用硬质耐磨工程塑料材质，与不锈钢镊身接触时不会产生金属碎屑，适配电子车间无尘作业的要求，同时塑料材质的滚轮转动阻尼适中，推动时不会出现过松打滑或者过涩难以推动的问题。

　　从外形尺寸与安装边界来看，这款镊子整体长度控制在120mm左右，最大宽度在滚轮位置为28mm，镊头闭合时尖端的对齐度误差控制在0.02mm以内，保证夹持细小零件时两个镊尖能够完全对齐，不会出现错位夹不住零件的问题。镊身的厚度为1.2mm，既保证了足够的结构刚性，夹持时不会出现镊身侧弯变形，也不会因为厚度过大导致整体重量超标。滚轮组件突出镊身表面的高度为5mm，不会在持握时硌手，同时也预留了足够的拇指推动行程。在配套工装适配方面，这款镊子可适配常规的镊子放置架，放置架的卡槽宽度30mm即可顺利放入，不需要定制特殊规格的收纳工装；如果需要将其集成到半自动装配工装上，可通过尾部的镂空孔使用M2规格的螺丝将其固定在工装滑板上，配合气缸推动实现自动夹持动作，此时滚轮限位结构可作为夹持力的过载保护结构，当夹持力超过设定值时滚轮会自动打滑，避免夹持力过大损伤零件。

　　实际使用过程中，这款镊子的开合角度控制在15度以内，符合人手捏合动作的舒适角度范围，操作人员不需要大幅张开手指即可完成最大开合度的操作，在狭小空间作业时，比如在设备机箱内部夹持零件，较小的开合角度也不会因为镊臂张开过大碰到周边的元器件。镊身表面做了哑光喷砂处理，不会在强光作业环境下产生反光晃眼的问题，同时哑光表面的摩擦力更大，持握时不容易出现手滑的问题。夹持力的范围经过调校，锁定状态下最小夹持力为5N，最大夹持力为20N，可覆盖绝大多数小型精密零件的夹持需求，既可以夹持重量较轻的塑料元件，也可以夹持重量稍大的小型金属结构件，不会出现夹持力不足导致的零件掉落问题。
