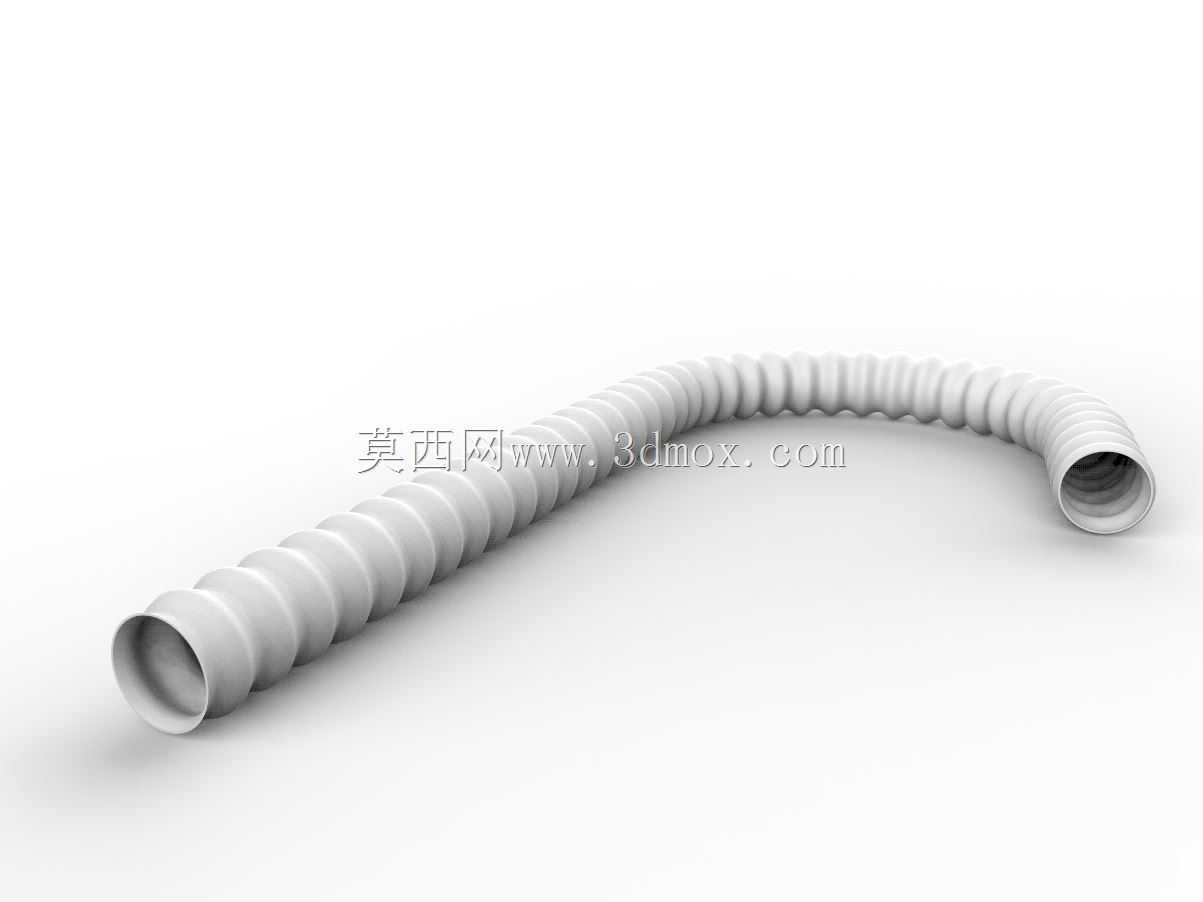

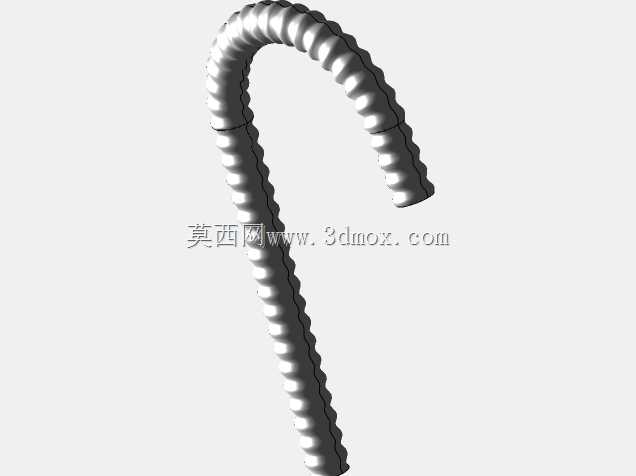

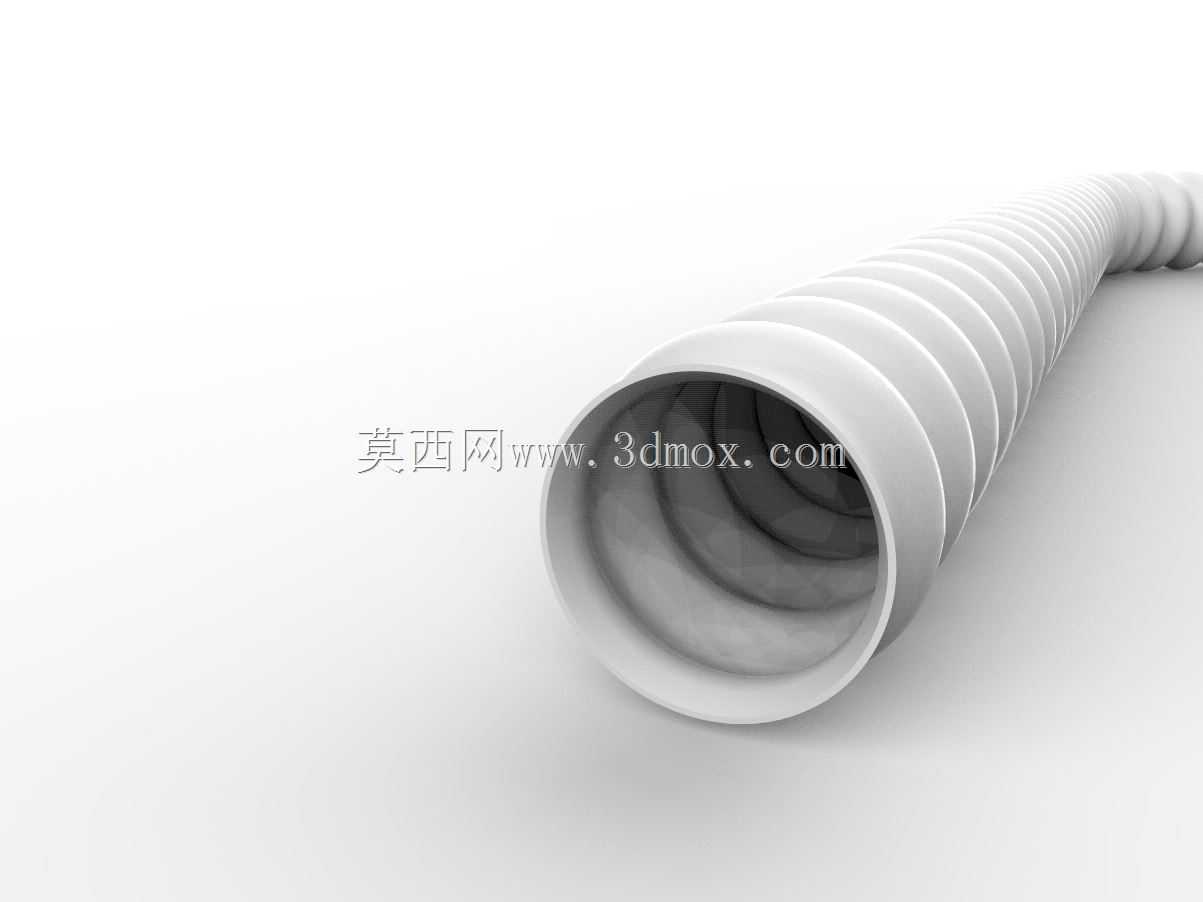

塑料波纹穿线软管结构设计

日常做设备布线防护的时候，这类波纹管是结构件选型里绕不开的标准件，这次建模的这款塑料波纹管，首先要匹配的是设备内部线缆、气路软管的外层防护需求，不管是机床内部走线、自动化设备的活动段线缆防护，还是家装暗线穿管、小型机电产品的线束整理，都能用到这类构件。做结构设计的时候，首先要考虑的是波纹结构的成型逻辑，环形等距的波纹凸起不是随便做的，每一段波纹的圆弧过渡半径、波峰波谷的高度差，直接决定了管材的弯曲半径和抗弯折疲劳寿命，要是波峰做的太陡，管材弯曲的时候波谷位置容易出现应力集中，反复弯折几次就会出现发白开裂的问题，要是波峰做的太平，管材的弯曲柔韧性就不够，走活动走线位的时候没法顺着设备的运动轨迹弯折，还会额外给运动部件带来拖拽阻力。建模的时候首先要确定管材的通体内径，这个尺寸是核心安装边界，要匹配常用的线缆束外径，预留15%左右的穿线间隙，避免穿线的时候卡滞，也能给线缆工作时的轻微晃动留出余量，外壁的波峰外径要和配套的波纹管接头、固定卡扣尺寸匹配，不然现场安装的时候会出现卡扣卡不紧、接头密封失效的问题。这款波纹管的端部做了平口切边处理，没有额外的快插结构，适配市面上通用的格兰头、波纹管锁紧接头，安装的时候可以根据实际走线长度任意裁切，不用特意预留固定的安装段长度，现场布线的灵活性很高。从功能特性上来说，塑料材质的波纹管本身有不错的绝缘性能，能隔绝线缆和设备金属壳体的直接接触，避免线缆绝缘层磨损后出现漏电风险，同时波纹结构带来的环向刚度，能承受一定的外部挤压，不会像普通塑料软管那样被压扁堵死穿线通道，轴向又有不错的伸缩余量，设备运行产生振动的时候，能吸收一部分线缆的拉扯应力，避免线缆接头位置被拉脱。做三维建模的时候，要注意波纹段的螺旋或者环形排布的一致性，不能出现波距不均的问题，不然做有限元分析的时候，应力集中点会和实际产品出现偏差，后续开模或者3D打印验证的时候，也会出现壁厚不均的情况，尤其是管材的壁厚，要沿着波纹轮廓保持均匀，波峰位置不能因为拉伸出现壁厚过薄，波谷位置也不能因为料流堆积出现壁厚超差，不然会直接影响整根管材的弯曲性能和抗冲击能力。实际选型应用的时候，这类波纹管还能根据使用场景替换不同材质，比如需要耐油污的车间环境可以选改性PP材质，需要耐弯折的机器人走线位可以选PA材质，需要阻燃的电气柜内部走线可以选添加阻燃剂的PVC材质，建模的时候把参数做成可调整的模板，后续不同项目选型的时候只要调整内径、波距、壁厚几个核心参数，就能快速生成对应规格的模型，不用每次从零开始绘制，能节省不少结构设计的重复工作时间。
