休闲竞技用悠悠球结构外观三维设计

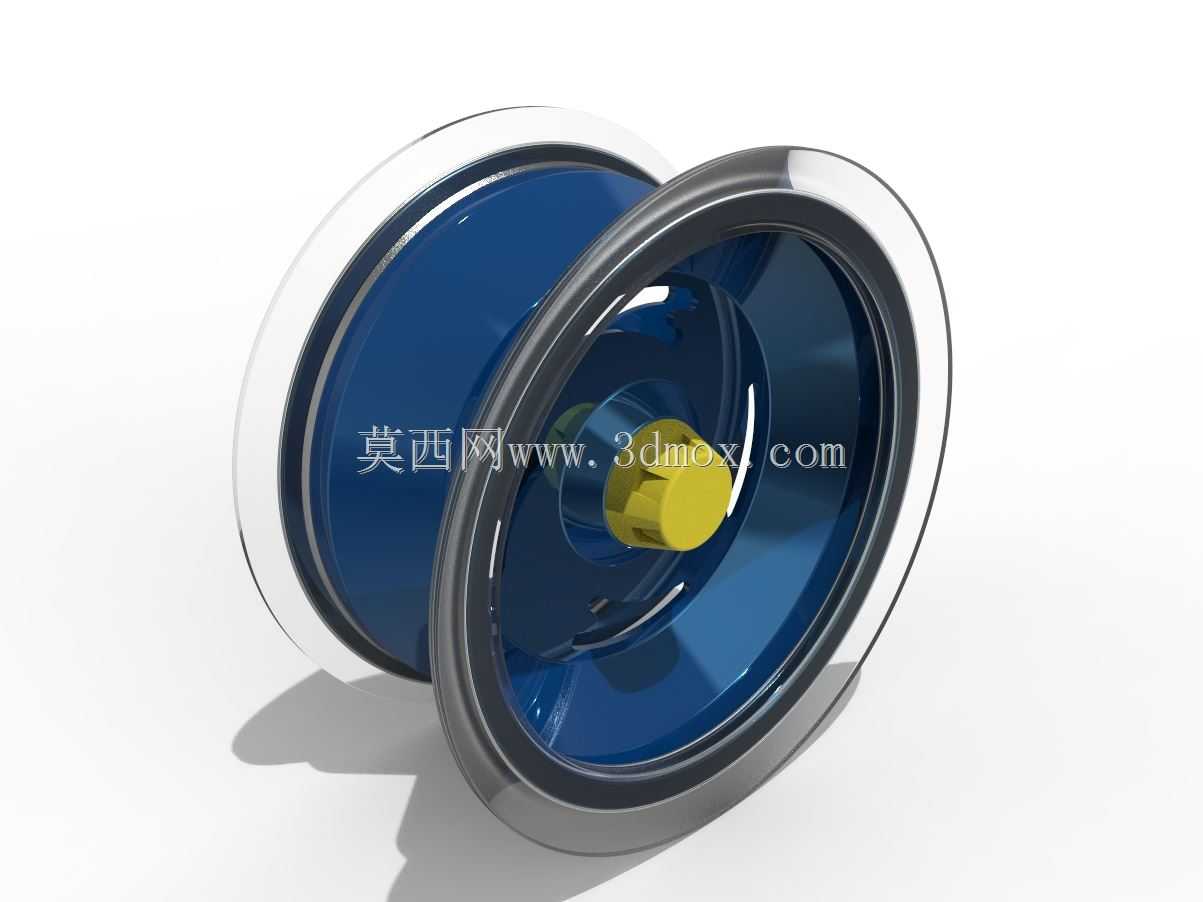

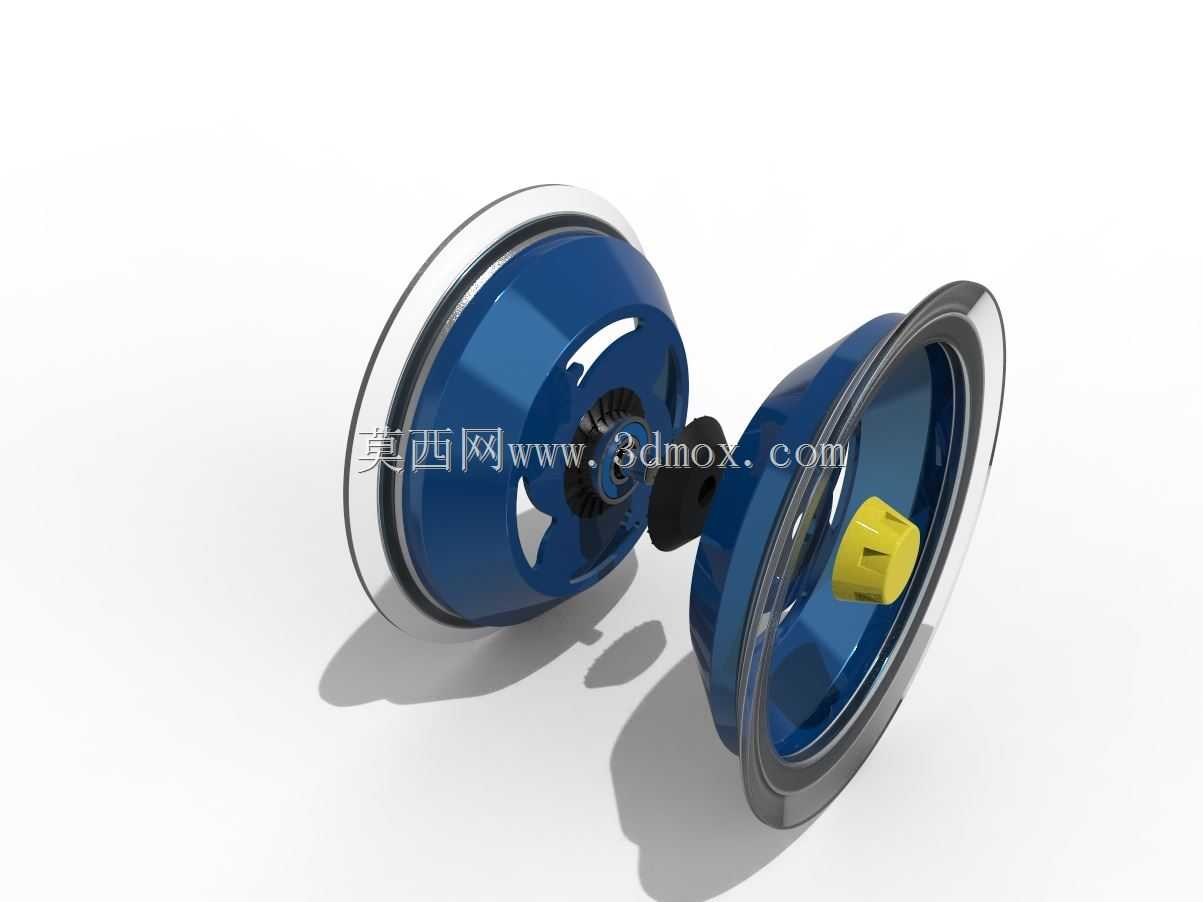

这款悠悠球的建模工作，最初是对接玩具厂商的新品打样需求，面向青少年休闲娱乐与线下悠悠球竞技赛事场景设计，日常使用中可完成各类花式回转动作，兼顾新手入门的稳定性与高阶玩家的操作容错率。建模前先梳理核心功能逻辑：悠悠球依靠绳体与中轴的配合实现空转、收放动作，整体采用对称式双轮盘结构，轮盘外侧做了透明PC材质包边设计，既提升落地磕碰时的抗冲击性能，也能在高速回转时形成视觉光晕效果，中间的金色中轴套采用耐磨POM材质，降低绳体摩擦损耗，延长单次空转时长。设计阶段先确定核心安装边界：整体轮盘直径控制在58mm，单侧轮盘厚度22mm，中轴通孔直径4mm，适配市面上通用的悠悠球替换绳与轴承配件，轮盘内侧做了内凹式导流槽，高速回转时可引导气流降低风阻，同时减少轮盘晃动量，提升空转稳定性。建模时先绘制单侧轮盘的旋转截面草图，标注好轮盘外缘的圆弧过渡尺寸、内侧配重槽的深度与壁厚，通过旋转凸台生成单侧轮盘基体，之后对中轴安装位做凸台拉伸，预留轴承安装的配合公差，单边间隙控制在0.02mm，保证轴承转动无卡滞。完成单侧轮盘后通过基准面镜像生成另一侧轮盘，再单独绘制中轴套、外侧透明包边的零件，在装配体环境下完成配合约束，检查双侧轮盘的同轴度，避免高速回转时出现偏心抖动。之后对零件分别赋予材质：轮盘主体采用深蓝色ABS材质，设置对应的反光度与粗糙度参数，外侧包边赋予高透明PC材质的折射属性，中轴套做金属金色的哑光质感处理，添加环境光影后模拟真实产品的渲染效果。建模过程中特意对轮盘边缘做了R1.5的圆角处理，避免使用时划伤手部，内侧配重槽的位置经过反复调整，将整体重心控制在中轴所在的中心平面，保证空转时的动平衡性能，不需要额外添加配重块就能达到竞技级的空转时长。
