手动式木质按摩滚筒结构设计

　　这款手动按摩用的木制滚筒构件，主要面向个人居家保健、小型理疗门店的自助放松场景使用，区别于电动按摩设备的复杂电控结构，整体采用全实木材质加工，无需外接电源即可完成肢体部位的滚压按摩操作。从实际使用逻辑来看，该构件的核心功能是通过表面带凸起纹理的滚筒，在接触人体肌肉组织时形成点状按压与滚动揉搓的复合作用力，缓解肌肉紧绷状态，适配小腿、手臂、肩背等不同部位的放松需求，使用时仅需握持框架两侧的把手区域，将滚筒贴合在需要按摩的部位来回推动即可，操作门槛极低，也不存在电气故障的维护成本。

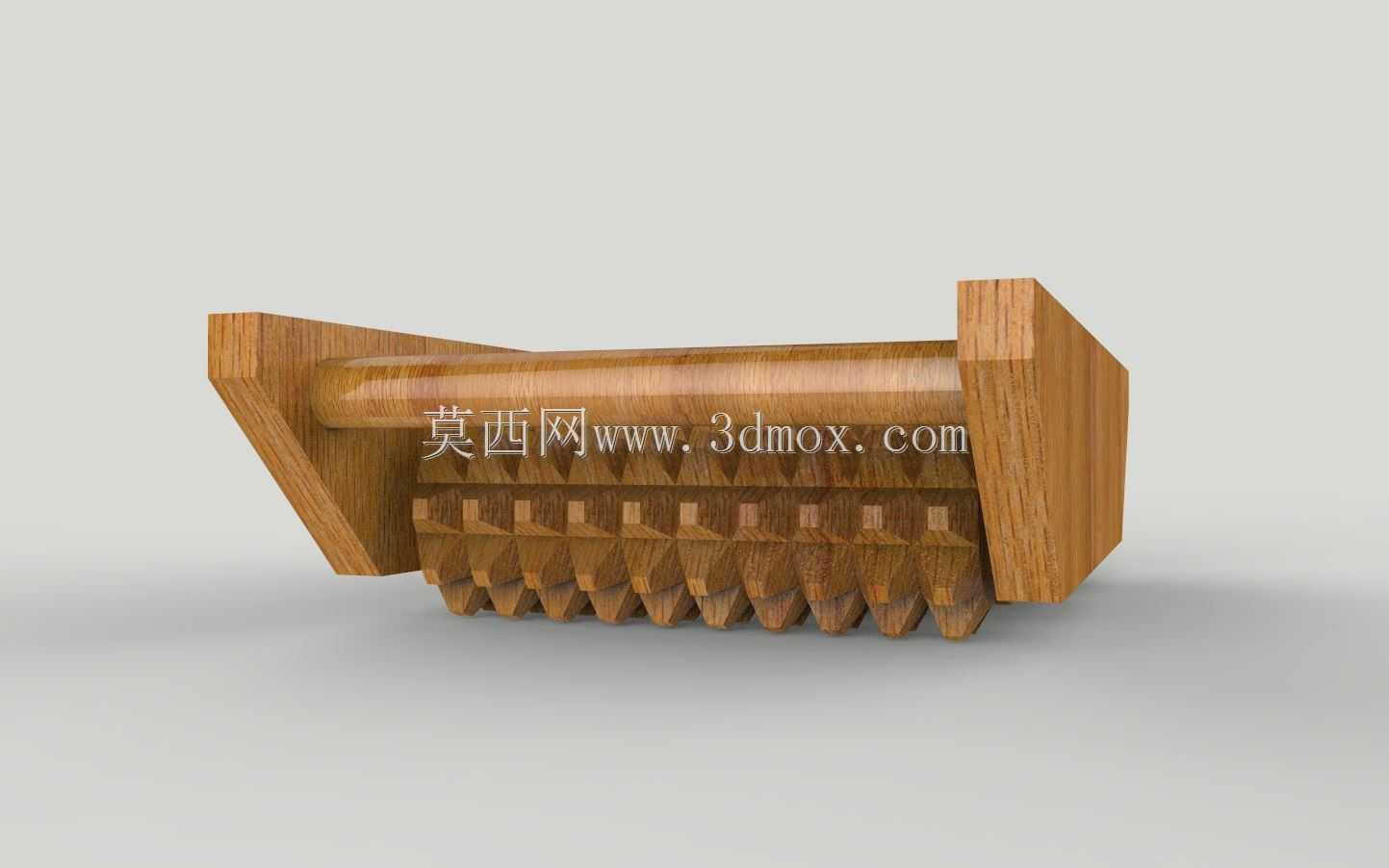

　　从结构设计思路上，整体采用框架式承载结构，外围的木质框体同时承担握持把手与滚筒安装支座的双重作用，框体两侧预留的安装槽位用于固定滚筒的转轴，槽位的尺寸公差控制在0.2mm以内，既保证滚筒转动时无卡滞，也避免转轴窜动产生的晃动异响。滚筒部分的凸起纹理采用一体化铣削加工，每个凸起的圆弧半径控制在5mm，高度3mm，排布间距12mm，这个参数是经过多次实际使用验证的，既不会因为凸起过于尖锐造成按压痛感过强，也不会因为凸起过于平缓失去按摩的刺激效果。材质选择上，整体采用硬木材质加工，表面做打磨光滑处理，无尖锐棱角，避免使用过程中划伤皮肤，同时木质材料的导热性低，冬季接触皮肤不会产生金属构件的冰凉不适感，握持手感也更为温润。

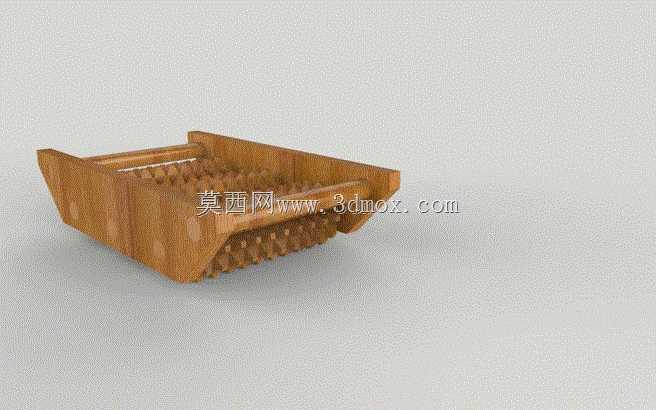

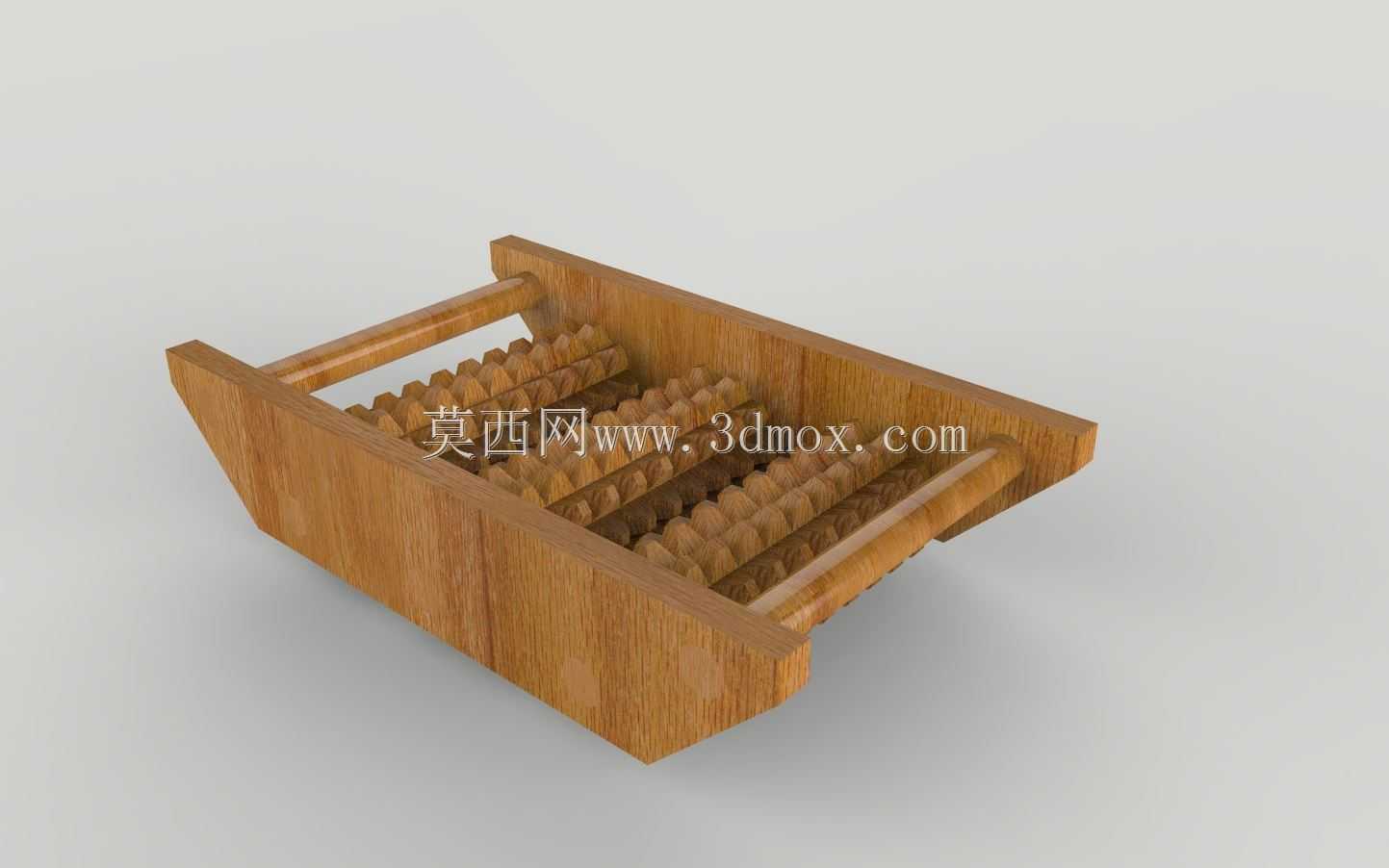

　　在安装边界与外形尺寸上，整体框体的长度控制在220mm，宽度140mm，整体高度80mm，这个尺寸刚好适配单手握持或者双手配合操作的需求，不会因为体积过大不便于居家收纳，也不会因为尺寸过小导致按摩时需要频繁挪动位置。滚筒的直径设置为40mm，转轴采用同材质的木质圆棒，直径8mm，与框体安装槽的配合采用间隙配合，转动阻尼控制在0.1N·m左右，滚动时不会因为阻尼过小出现打滑，也不会因为阻尼过大造成推动费力。框体的两端做了30°的斜切收边处理，一方面是减轻整体重量，另一方面也避免框体边缘硌压皮肤，提升使用时的贴合度。

　　从结构可靠性角度来看，整体没有额外的金属连接件，框体的拼接采用传统的榫卯结构，拼接处涂覆木质专用粘接剂，粘接后的拉伸强度可以达到12MPa，完全可以承受日常使用时的按压力度，常规使用场景下不会出现开缝断裂的问题。滚筒与转轴的连接采用过盈配合，转轴压入滚筒两端的中心孔后，转动时滚筒与转轴保持同步转动，转轴与框体安装槽之间做了石蜡润滑处理，长期使用也不会出现磨损卡滞的问题。表面处理上，整体涂刷三层环保木蜡油，既可以起到防水防污的作用，避免日常使用时沾附的汗渍渗入木材造成发霉变形，也保留了木材本身的纹理质感，不会像油漆涂层那样容易出现掉漆剥落的问题。

　　在实际适配场景中，该结构除了单独作为手动按摩器具使用外，也可以作为配套部件安装在小型按摩椅垫、足底按摩踏板等保健器材上，作为滚压按摩单元使用，安装时仅需要将框体通过预留的沉头孔固定在对应载体上即可，不需要额外调整滚筒的转动间隙，适配性较强。针对不同使用人群的需求，该结构也可以通过调整滚筒凸起的排布密度、框体的整体尺寸来适配不同的按摩力度需求，比如针对受力耐受度较低的人群，可以将凸起高度降低到2mm，排布间距加大到15mm，针对需要更强按摩力度的人群，可以将凸起高度提升到4mm，排布间距缩小到10mm，整体结构的改型成本极低，不需要重新开模，仅需要调整铣削加工的参数即可完成不同规格产品的生产。
