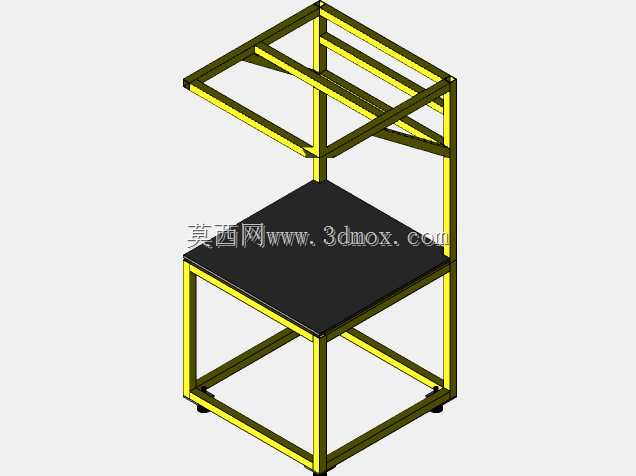

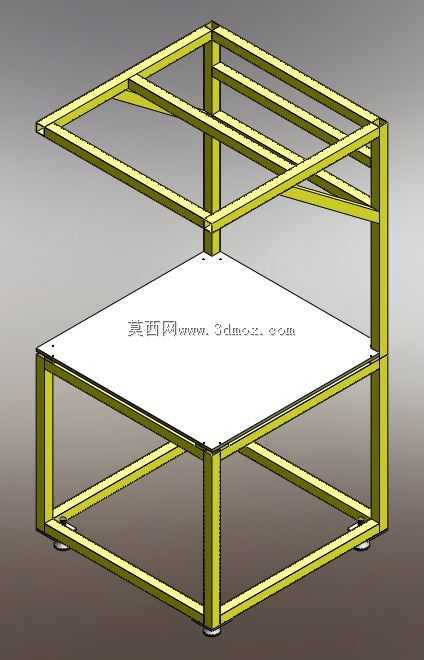

双层方管框架简易作业支撑台结构

　　这款双层框架式支撑台，主要面向车间零散工位的轻型作业承载需求，常见于电子装配、小零件组配、工装临时放置、检测工位辅助支撑这类场景，区别于重型铸铁工作台，它的定位是轻载、易挪动、可快速适配不同工位布局的辅助承载结构。从结构设计逻辑来看，整体采用等截面方管做主体框架，上下两层承载面通过四根垂直立柱连接，上层框架额外增设斜向加强筋，避免上层放置物品时出现框架侧向形变，斜筋的布置位置刚好对应上层框架的受力薄弱点，也就是长边中部的挠度最大区域，不用额外增加管材壁厚就能提升整体刚性，兼顾了结构强度和材料成本控制。下层承载面铺设整面平板，平板边缘通过螺栓或者焊接方式固定在下层方管框架上，平板表面预留了安装孔位，可根据实际使用需求固定小型台钳、

　　检测治具、物料盒定位条这类附属配件，平板下方的框架同样做了横纵方管拉结，保证平板受压时不会出现局部凹陷。框架底部四个角点安装可调脚杯，可根据地面平整度调整每个支撑点的高度，调整范围覆盖常见车间地面的15mm以内高差，保证整个台架放置后无晃动、承载面水平，避免台面上放置的精密小零件、检测量具出现滑移。安装边界方面，整体框架的长宽尺寸适配单人作业的操作半径，操作人员站在台架长边侧时，上下两层的物品都处于手臂可及范围内，不需要大幅探身就能取放物料；台架总高度参考常规站立作业的肘部高度设计，下层台面高度适配放置常用工具、待加工工件，上层框架可用来悬挂作业指导书、放置轻型料盒或者安装小型照明支架，拓展工位的垂直利用空间。

　　设计过程中没有采用复杂的折弯件或者铸造成型件，所有构件都是标准型材切割后焊接成型，加工门槛低，普通的型材加工门店就能完成制作，后期如果需要调整尺寸，也可以通过切割重新焊接的方式快速改制，适配不同的工位空间限制。框架的管材连接处采用满焊处理，焊后打磨焊渣做防锈喷涂，避免车间潮湿环境下出现锈蚀，延长台架的使用寿命；上下层的承载能力做了区分，下层因为有整板支撑和密集的横撑拉结，可承载相对较重的工装、工件，上层框架因为是开放式结构，仅适合放置轻型物料、辅助配件，避免过载导致框架变形。实际使用中，这类台架不需要做地面固定，依靠自身重量和脚杯的摩擦力就能保持稳定，需要调整工位布局时可以通过叉车或者人工抬运快速移位，

　　适合多品种小批量生产的柔性车间使用，不用像固定工作台那样做地基安装，能快速响应产线布局调整的需求。结构上没有多余的装饰性构件，所有方管的排布都服务于承载需求，横撑的间距经过受力核算，保证在额定载荷下框架的挠度控制在允许范围内，不会因为长期承载出现永久性变形；平板的厚度选择也匹配轻载作业的需求，不会因为过厚增加不必要的整体重量，也不会因为过薄导致受压后板面凹凸不平，影响放置物品的稳定性。
