金属框架结构焊件工作台三维设计

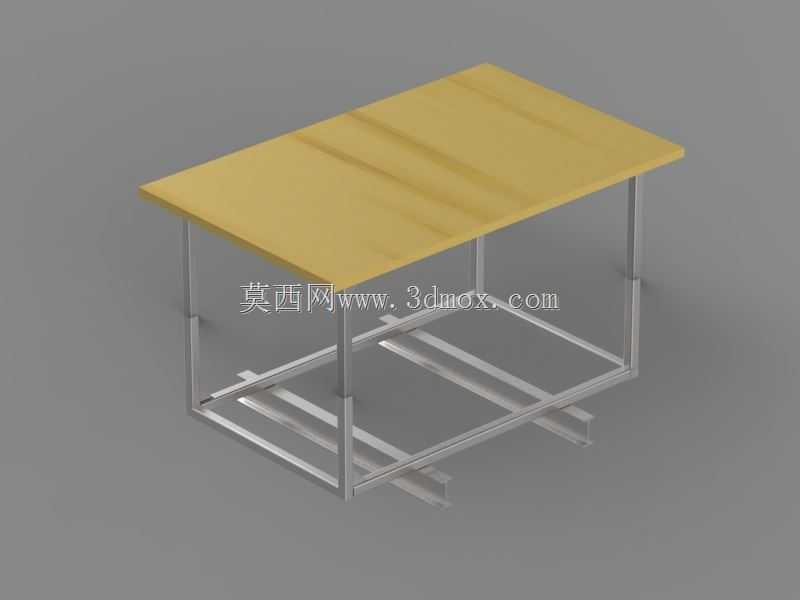

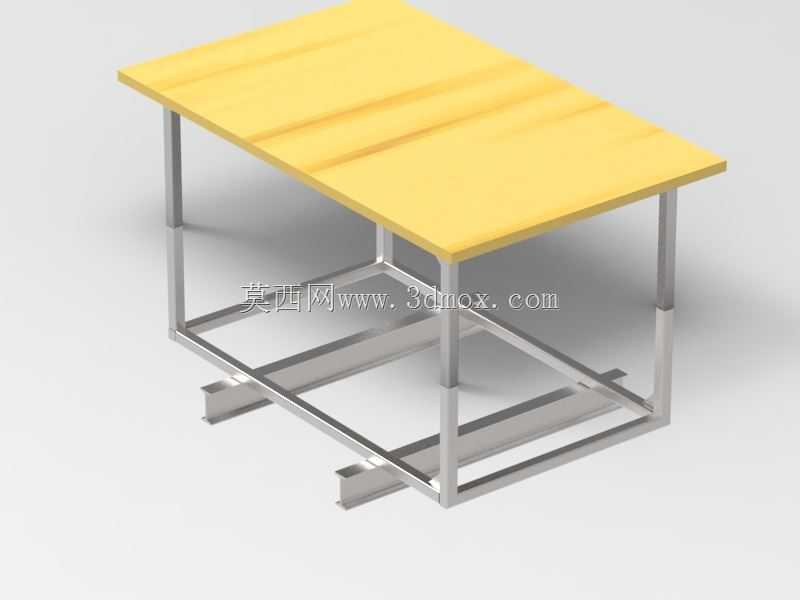

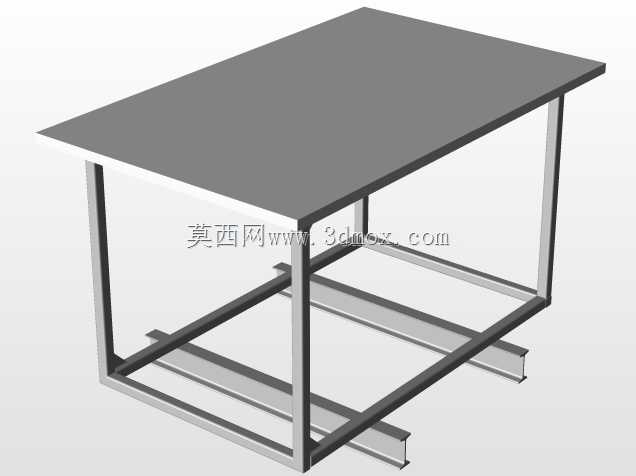

　　这款焊件工作台的结构设计，核心围绕车间焊接作业的实际使用需求展开，整体采用方管型材搭建底部支撑框架，台面选用平整的硬质板材作为作业承载面，适配车间内中小尺寸工件的焊接、组装、打磨等多工序作业场景。在车间实际排布时，这类工作台常设置在焊接工位集群的中部区域，周边预留不小于800mm的操作通行空间，方便作业人员环绕工件操作，也便于焊枪、地线、打磨工具等辅具的摆放与取用。底部支撑框架采用双层横撑结构，下层横撑距离地面预留120mm的间隙，既可以避免框架直接接触地面积水、焊渣堆积造成的型材腐蚀，也能方便日常清扫作业时清理地面杂物，同时下层横撑可作为临时置物层，放置焊接夹具、焊条保温筒、角磨机等常用工具，减少作业人员反复取放工具的走动距离。

　　框架的竖向支腿采用等截面方通，四个支腿的底部可搭配可调脚杯，适配车间地面不平整的安装场景，通过调节脚杯高度可将台面调整至水平状态，避免焊接时工件滑移影响焊接精度，支腿与横撑的连接节点采用满焊工艺，焊后打磨平整去除焊渣飞溅，保证框架整体的结构刚性，在承受150kg以内的均布载荷时，台面的形变量可控制在0.5mm/m以内，满足常规焊接作业的承载要求。台面与框架的连接采用沉头螺栓固定，避免台面凸起的螺栓头刮伤工件表面，也方便后期台面磨损后快速更换，无需整体拆解框架结构。台面边缘做圆角钝化处理，避免作业人员磕碰受伤，台面的长宽尺寸按照常规中小工件的作业范围设定，长度方向可容纳长度1.2m以内的长杆件横向放置，

　　宽度方向可满足两人对面同时开展小件组装作业的空间需求。在设计过程中，特意将框架的侧向支撑做了内收处理，避免支腿突出台面外侧，作业人员站立操作时腿部不会碰到支腿，长时间作业的舒适度更高。框架的金属表面做喷塑防锈处理，可抵御焊接过程中飞溅的焊渣烫伤涂层，也能防止车间内的焊接烟尘、潮气造成的型材锈蚀，延长整体的使用寿命。这类工作台除了焊接作业外，也可作为车间内的工件检验台、小件组装台使用，在五金加工、小型设备装配、维修工位等场景也能适配，不需要额外做结构改动，仅需根据使用场景更换不同材质的台面即可，比如用于打磨作业时可更换钢板台面，用于精密组装时可更换防静电胶皮台面。在安装边界上，整体高度设定为850mm，

　　符合国内成年作业人员站立操作的舒适高度，不需要额外搭配垫高踏板，整体占地面积小，可根据车间的工位排布灵活调整摆放位置，不需要做地面预埋固定，放置到位调平后即可投入使用，转场移动时仅需通过叉车从底部框架间隙叉起即可转运，适配多品种小批量生产车间的工位灵活调整需求。框架的横向连接部位预留了扩展安装孔位，后期可根据使用需求加装台虎钳、焊接排烟罩支架、工具挂板等附属配件，不需要在原有结构上重新钻孔焊接，降低后期改造的工作量。
