四轮自行车管架式底盘承载结构设计

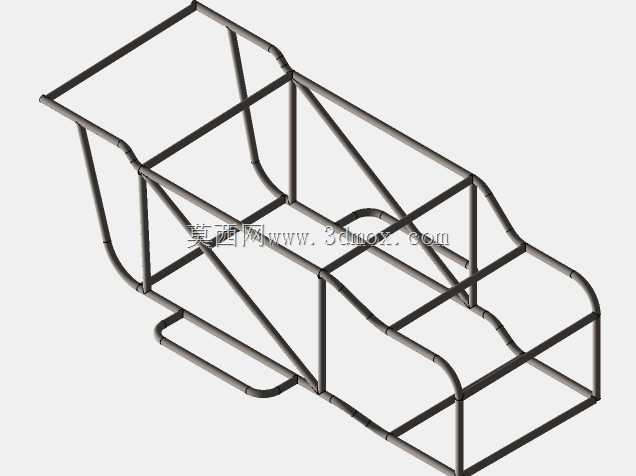

　　该管架式底盘结构主要面向低速四轮休闲自行车、场地观光四轮脚踏车的承载需求设计，整体采用圆管弯折后焊接成型的空间桁架结构，在轻量化的前提下实现足够的扭转刚度与弯曲强度，适配非道路硬质铺装场地的低速行驶工况。从结构布局来看，框架前段预留了转向机构的安装空间，两侧纵梁的管间距匹配常规自行车轮组的安装跨度，可直接适配标准花鼓尺寸的前轮转向节与后轮驱动桥安装位，无需额外制作转接支架。中段乘员舱区域的横向管梁间距经过人体工程学校核，可容纳双排座椅的安装固定，底部横向加强管预留了脚踏传动机构、制动拉线的走管空间，避免管线外露与运动部件产生干涉。后段框架延伸出的承载区可固定置物架或动力电池组（若适配电助力版本），

　　尾部的下弯管结构可直接安装后防撞缓冲垫，同时作为拖车钩的固定基座。设计过程中优先采用等径圆管作为主体材料，所有弯折位置的弯曲半径统一，减少弯管工序的模具更换频次，降低生产制造成本；斜向加强筋的布置完全遵循力流传递路径，在轮组安装点、座椅固定点、转向机构安装座等应力集中区域，均采用了双管拼接或局部补焊加强片的结构，避免长期交变载荷下出现焊缝开裂问题。整体框架的外轮廓尺寸控制在常规四轮休闲车的通行宽度范围内，可满足园区观光道、休闲绿道的通行限宽要求，底部离地间隙适配常见的铺装路面起伏，不会在缓坡、减速带位置出现托底问题。框架上所有管端均做了封口处理，避免雨水、泥沙进入管腔造成内部锈蚀，延长结构使用寿命；

　　各安装点位的孔位均预留了足够的装配调节余量，可适配不同供应商的转向、传动、制动部件安装，降低供应链适配难度。该结构摒弃了传统冲压焊接底盘的厚重设计，通过空间桁架的力学优势实现减重，整车整备质量可降低约15%，对于脚踏驱动的四轮自行车而言，可有效降低骑行者的施力负荷，提升骑行体验；对于电助力版本则可提升续航表现。
