杠杆式指针百分表结构三维设计

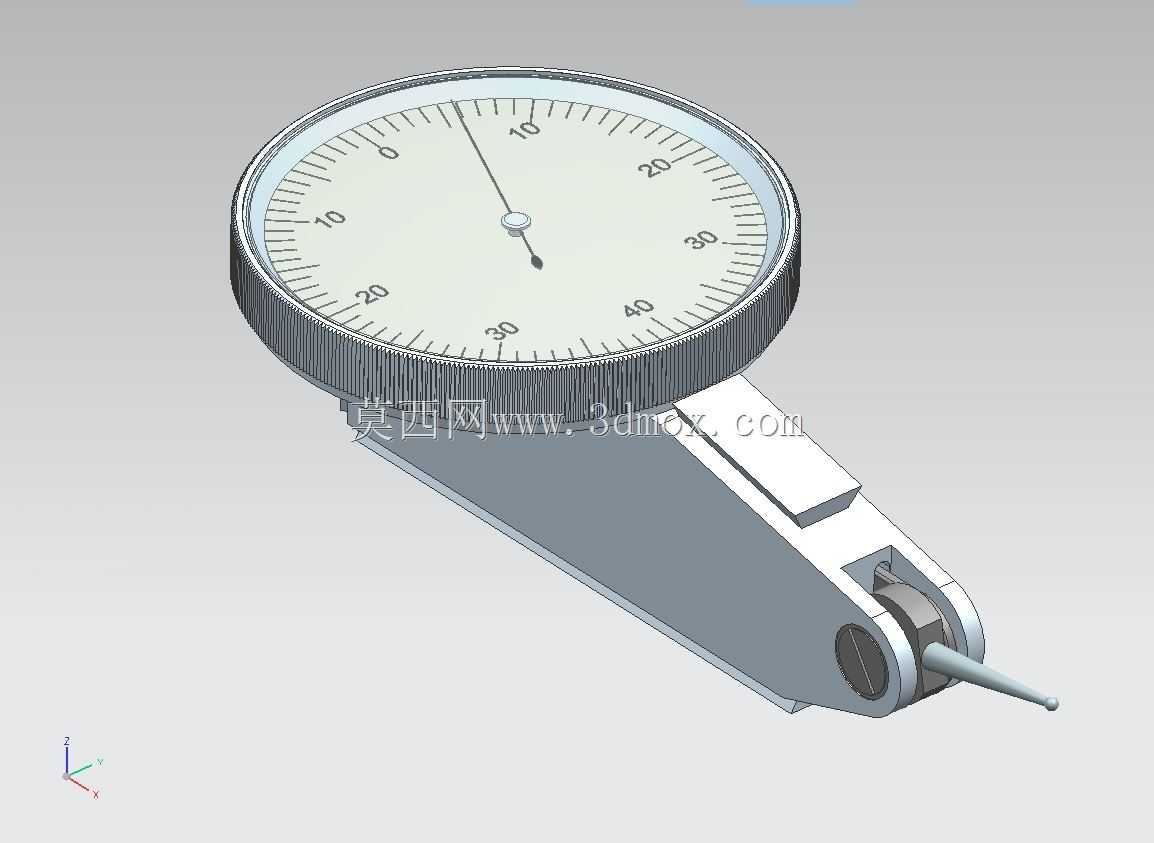

　　这款杠杆式指针百分表的结构设计，核心围绕小空间内的形位公差检测场景展开，区别于直杆式百分表的长测杆结构，其杠杆摆臂结构可深入直杆表无法抵达的狭窄工位，完成工件端面跳动、同轴度、平面度的接触式测量，在机加工工序间检测、工装夹具装夹找正、模具合模精度校验场景中应用广泛。从结构设计逻辑来看，整个表体分为表盘指示机构、杠杆传动换向机构、测头接触组件三个核心模块，表盘外圈采用滚花防滑设计，方便操作人员单手转动表盘完成零位校准，滚花纹理的齿距与深度经过适配，戴薄劳保手套操作时也不会出现打滑脱手的问题。表盘刻度采用均匀圆周排布，长指针配合刻度圈完成示值读取，短指针用于记录量程内的圈数累计，避免大位移测量时出现读数偏差。

　　杠杆臂与表体的铰接位置采用精密轴系配合，消除传动间隙带来的示值误差，测头采用硬质合金球头设计，接触工件表面时耐磨性能优异，长期使用不会因测头磨损导致测量基准偏移。安装边界方面，表体尾部的夹持柄为标准圆柱结构，可适配通用磁性表座、专用工装夹具的夹持孔，无需额外定制转接件即可完成现场装夹，夹持柄的同轴度与杠杆摆动平面保持垂直，装夹后无需反复调整表体角度即可保证测头接触方向与测量方向一致。传动结构内部采用杠杆齿轮组合的换向放大机构，将测头的微小直线摆动通过杠杆传递到齿轮组，最终放大为表盘指针的圆周转动，传动比经过精确核算，保证测头的微小位移可以对应表盘上的清晰刻度示值，整个传动链无冗余结构，运动过程中无卡滞点，测头的测量力控制在合理区间，

　　接触软质工件表面时不会造成工件表面压痕，也不会因测量力过小导致接触不实出现读数跳变。表体外壳采用薄壁金属结构，在保证整体结构刚性的前提下控制整体重量，长时间装夹在表座上不会因自重出现下垂偏移，外壳接缝处做密封处理，可阻挡车间内的切削液、金属碎屑进入表体内部，避免传动机构卡滞损坏，适配生产车间的复杂使用环境。
