AutoCAD环境下乘用车车身外观造型设计

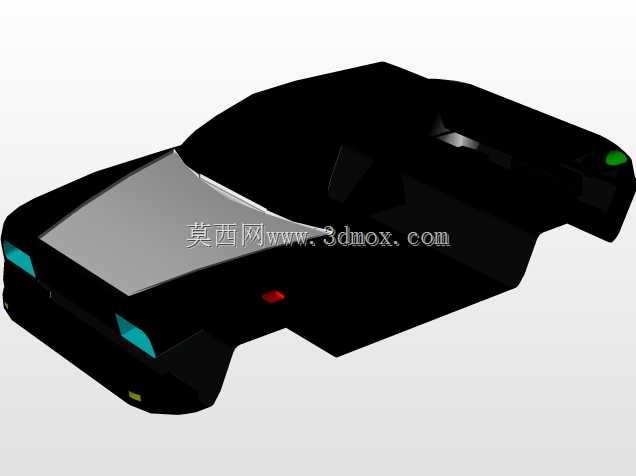

　　在整车正向开发流程中，车身外观的三维结构建模是衔接造型创意与工程落地的核心环节，这类基于AutoCAD搭建的车身数模，可直接对接后续总布置校核、零部件边界匹配、结构干涉检查等多环节工作，覆盖从概念方案评审到结构细化设计的全流程应用场景。不同于曲面建模软件侧重造型曲面的顺滑度表现，该模型以实体建模逻辑搭建车身主体结构，完整还原了乘用车常规三厢布局的外覆盖件轮廓，车头部分预留了前灯组安装位、前保险杠安装边界，引擎盖曲面按照实车冲压成型的拔模角度做了结构优化，避免后续钣金成型工序出现脱模卡滞问题。车身侧围部分严格按照常规A级乘用车的尺寸边界控制，车门外板的曲面弧度兼顾了造型流线型需求与乘员舱内部横向空间余量，

　　侧围上沿的腰线走势既保留了造型的视觉层次感，也为后续车门密封条、侧窗玻璃的安装预留了均匀的配合间隙，不会出现装配后间隙不均、密封失效的问题。车尾部分的结构设计同步考虑了尾灯组安装、后保险杠匹配以及后备箱盖的开合运动轨迹，数模中预留的尾灯安装槽尺寸符合常规乘用车尾灯的通用安装规格，后保险杠与侧围的衔接处做了平滑过渡处理，避免实车装配后出现阶差超差的外观缺陷。建模过程中遵循机械设计的基准统一原则，以整车坐标系为核心基准，所有外覆盖件的特征点均对齐坐标系基准轴，方便后续底盘、动力总成、内外饰等系统的数模装配时快速对齐基准，减少总布置校核时的基准转换误差。模型中对车灯等外饰件的位置做了明确的结构标识，

　　不同颜色的特征区分可帮助设计人员快速识别不同功能区域的安装边界，在做整车空气动力学初步校核时，也可直接基于该实体模型提取外表面流场域，完成基础的风阻系数测算工作，不需要重新做曲面补面处理。对于刚接触整车结构设计的从业者而言，这类实体建模的车身数模可帮助快速理解乘用车外覆盖件的结构逻辑，理清各部件之间的安装配合关系，避免在后续独立建模时出现部件干涉、安装空间不足等常见设计问题。
