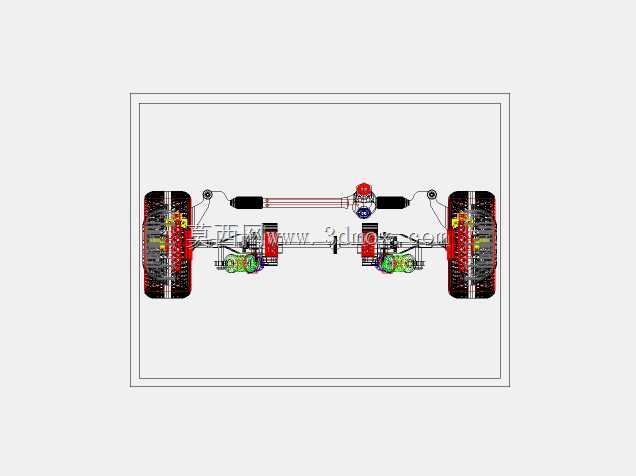

汽车底盘车轮总成结构设计方案

　　这套车轮总成结构覆盖乘用车辆底盘行走系统的核心传动与承载环节，日常整车研发过程中，底盘工程师在做整车总布置校核时，这类结构是必须重点匹配的核心部件组。从实际装车场景来看，该总成直接承担整车整备质量与满载载荷的传递，同时要把传动系统输出的扭矩最终转化为地面附着力驱动车辆行进，还要在过坎、转向、紧急制动工况下，承接来自路面的冲击载荷，配合悬架系统完成震动过滤，保证行驶稳定性。

　　设计层面上，这套结构把左右两侧车轮的安装位、传动半轴连接端、转向拉杆铰接点、制动组件安装位做了一体化的布局匹配，轮端的轴承安装位预留了标准的配合公差，能适配多数量产乘用车型的轮边轴承选型，不需要额外做安装面的二次加工适配。转向节的铰接点位置经过硬点校核，和转向拉杆的球头销行程完全匹配，打满方向时不会出现运动干涉，也不会让半轴出现超过许用角度的弯折，避免长期运行出现半轴早期磨损的问题。

　　安装边界方面，轮距参数匹配常规A级乘用车的底盘宽度，轮胎的跳动行程预留了足够的悬架动挠度空间，就算是极限压缩工况下，轮胎也不会和轮罩内衬、翼子板边缘发生剐蹭。制动盘的安装法兰和轮辋的中心孔同轴度公差控制在0.02mm以内，能避免高速行驶时出现方向盘抖动的问题。传动半轴采用等速万向节结构，在车轮上下跳动、转向摆动的复合运动下，依然能保持动力传递的平顺性，不会出现扭矩波动带来的行驶顿挫。

　　实际选型参考时，结构设计人员可以直接基于这套数模做硬点提取，调整轮距、主销倾角、前束值等参数来适配不同车型的开发需求，不需要从零开始搭建轮端的基础结构，能大幅缩短底盘开发的前期建模周期。数模里的各个部件连接关系完全按照实车装配逻辑搭建，紧固件的规格、铰接点的衬套安装位都做了还原，做运动仿真时可以直接添加约束，模拟不同路况下的轮端运动轨迹，校核周边部件的间隙是否满足设计要求，避免后期样车试制阶段出现装配干涉、运动碰擦的问题。
