转子组件用法兰轮缘结构设计

　　在回转类动力设备的转子装配环节，轮缘类法兰是承担周向定位、轴向限位以及载荷传递的核心配套零件，这类零件的设计合理性直接影响整套转子组件的动平衡精度与长期运行稳定性。不同于管道系统中用于介质密封的连接法兰，应用于转子Asm的法兰轮缘需要适配高速回转工况的特殊要求，设计阶段首先要明确安装边界：零件整体为环形盘状结构，内孔尺寸需要与转子轴肩或者轮毂外圆做过渡配合，保证装配后同轴度偏差控制在允许范围内，避免高速转动时产生额外的偏心振动。法兰盘面上均匀分布的通孔为螺栓过孔，孔位的分度圆直径需要匹配对接端的安装孔位，孔的数量根据传递扭矩的大小核算确定，每一个孔的位置度公差需要严格控制，保证螺栓装配时不会产生额外的安装应力，

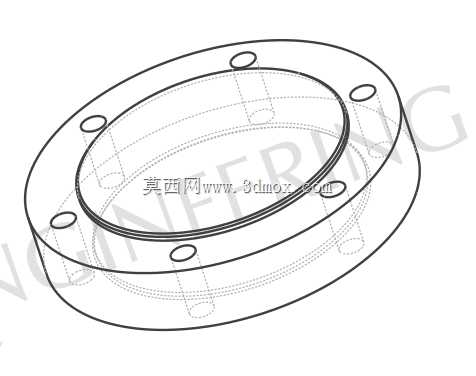

　　避免长期运行后出现螺栓疲劳断裂的问题。从结构形态来看，该法兰轮缘采用阶梯式环形结构，较厚的一侧轮缘用于贴合转子的轮毂端面，承担轴向的定位作用，较薄的盘体部分延伸出安装孔位，既可以减轻零件自身的重量，降低转子整体的转动惯量，又能保证连接区域的结构强度。设计时需要重点考量不同工况下的受力状态：当转子启动、制动或者负载突变时，法兰需要传递周向的扭矩，同时还要承受转动过程中产生的轴向窜动力，因此盘体的厚度需要根据材料的许用剪切应力、挤压应力做校核，避免在载荷冲击下出现盘体变形或者断裂的问题。在实际选型应用中，这类法兰轮缘需要和转子的其他配套零件做适配性验证，装配时首先要保证法兰端面与转子轴线的垂直度，否则会导致连接后对接面出现偏斜，

　　不仅会影响螺栓的受力均匀性，还会导致整套转子的动平衡超标，运行时产生异常振动和噪音。零件的加工阶段需要注意端面的粗糙度要求，贴合面的粗糙度不能过高，否则会导致实际接触面积不足，轴向锁紧后出现预紧力不足的问题，长期运行容易出现连接松动。对于高速运行的转子组件，这类法兰在加工完成后还需要和转子其他零件一起做动平衡测试，根据测试结果在法兰的非配合面做去重处理，保证整套组件的不平衡量控制在标准允许的范围内。从安装维护的角度来说，这类法兰的结构设计充分考虑了装配便利性，均匀分布的孔位不需要做对位标记即可完成装配，阶梯式的结构在装配时可以起到自导向的作用，降低现场装配的难度，同时也能减少装配过程中出现的磕碰损伤，保证配合面的精度不受影响。
