小型通用动力配套化油器结构设计

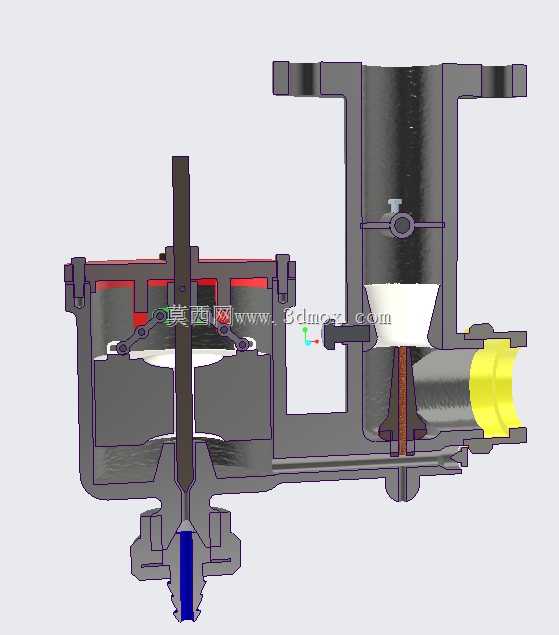

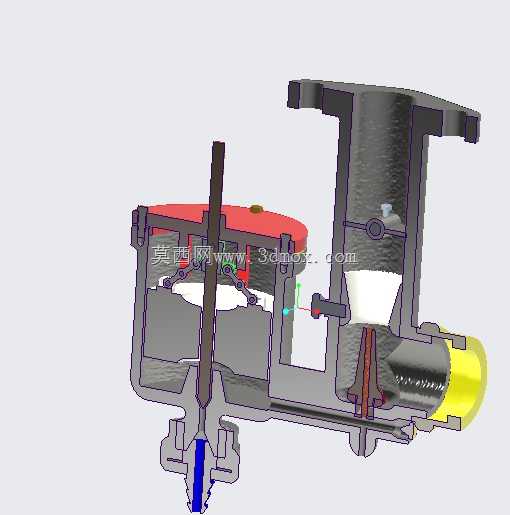

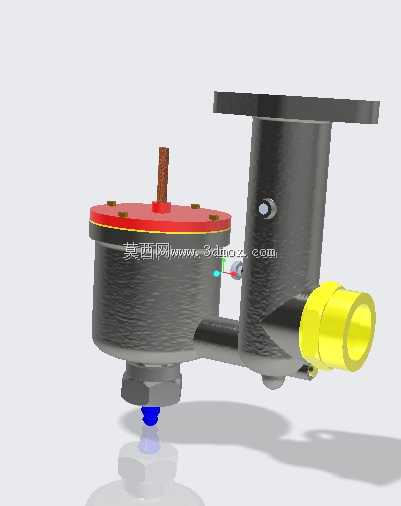

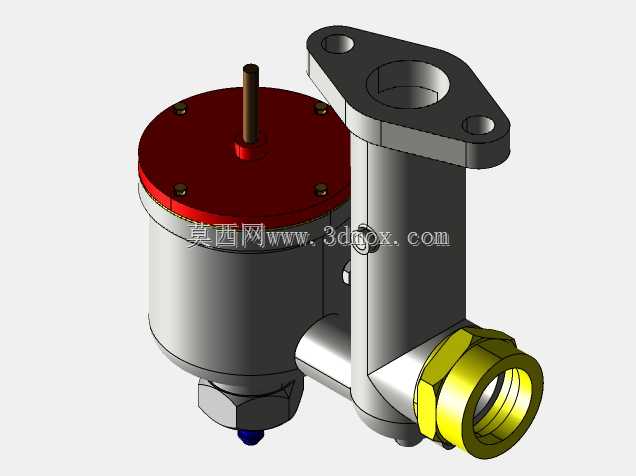

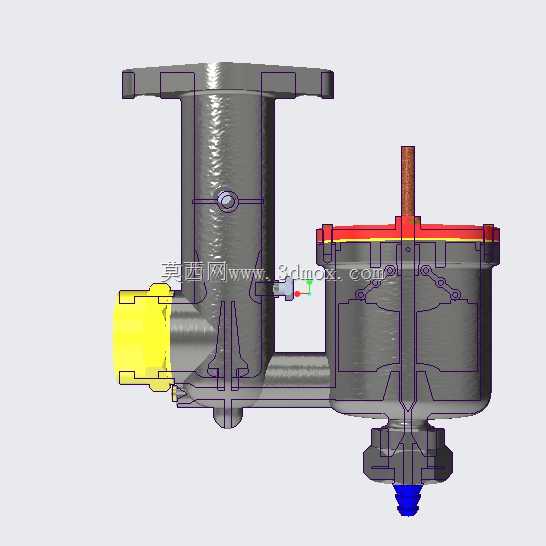

　　这款化油器主要适配小排量通用内燃机，常见于小型发电机组、园林植保机械、小型农用动力机具等场景，核心作用是根据内燃机不同工况的进气量，精准匹配对应比例的燃油与空气，形成符合燃烧要求的可燃混合气送入气缸，是决定小型动力设备运行稳定性、燃油经济性与排放水平的核心功能部件。从结构设计来看，整体采用侧置浮子室布局，上部红色端盖为浮子室上盖，通过周向均布的紧固件与下部腔体连接，内部容纳浮子与针阀机构，负责稳定油面高度，避免不同倾斜工况下出现供油异常；侧面带双安装孔的法兰结构为进气连接端，法兰面加工有密封贴合面，可直接与内燃机进气道对接，安装孔位的中心距按照通用小型动力的常规接口尺寸设计，适配多数同排量机型的安装边界，无需额外改制连接支架。

　　下部带黄色锁紧螺母的接口为燃油输入端，采用锥面密封配合螺纹锁紧的结构，可兼容常规燃油管路的连接尺寸，锁紧螺母的六角结构预留了标准扳手的操作空间，现场装配时无需专用工装即可完成管路紧固。上部伸出的杆状结构为节气门控制端，可通过拉线与油门控制机构连接，通过转动阀板改变进气通流面积，实现不同负荷下的混合气供给量调节。设计过程中重点考量了小型动力设备的实际使用工况，浮子室的容积匹配单缸小排量机型的最大耗油量，避免高负荷运行时出现供油不足；各腔体的过渡圆角做了顺滑处理，减少进气阻力，提升充气效率；外部突出的管路与操作结构均做了避让设计，安装后不会与周边的机架、油箱等部件发生干涉，整体外形紧凑，安装时所需的外围空间较小，可适配布局紧凑的小型动力总成。
