YX160发动机配套弯型进气歧管结构设计

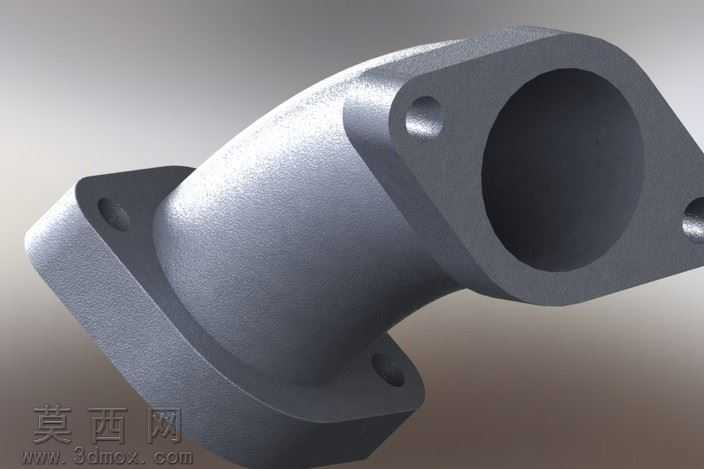

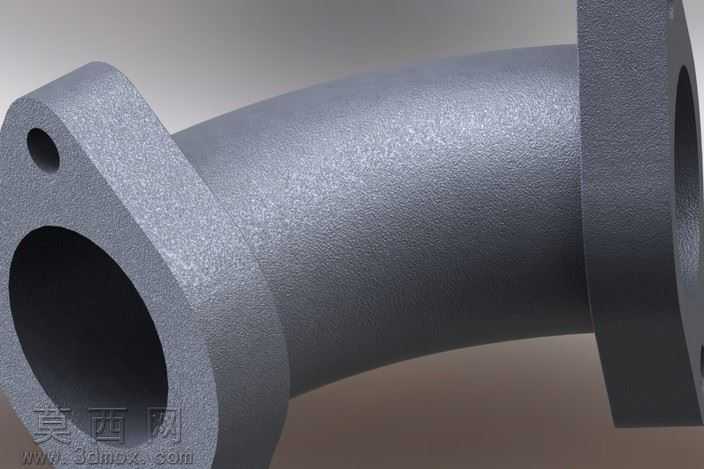

本模型为YX160引擎配套的进气歧管三维设计作品，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以进气气流的走向路径为核心基准绘制中心引导线，通过扫描特征生成弯管的主体流道结构，保证管腔内壁光滑连续，避免气流通过时产生不必要的紊流阻力，匹配发动机进气效率的设计需求。两端连接部位分别设计带安装孔的法兰结构，建模时严格对齐安装基准面，每个法兰端面上的定位孔采用圆周阵列特征生成，孔位尺寸与对应连接部件的安装点位完全匹配，保证装配时的同轴度与贴合度，法兰与弯管主体的衔接处做了平滑的圆角过渡处理，避免应力集中问题，提升部件的结构强度。材质渲染阶段采用铸铝材质效果，还原进气歧管常用的金属材质质感，调整材质的粗糙度、金属度参数，模拟铸件表面细微的磨砂质感，搭配柔和的环境光影，通过多角度渲染清晰展示部件的整体轮廓、法兰安装结构、弯管弧度以及各部位的衔接细节。设计过程中充分考虑部件的实际使用场景，管身的弯曲半径经过反复调整，既保证进气路径的顺畅性，也兼顾发动机舱内的安装空间避让需求，整体壁厚保持均匀一致，符合铸造加工的工艺要求，避免出现壁厚差异过大导致的铸造缺陷。模型的所有特征均保留完整的参数化建模历史，可根据实际装配需求调整法兰尺寸、管身直径、弯曲角度等参数，适配不同排量的同系列引擎改装或设计需求，管体与法兰的连接部位做了加厚处理，应对发动机工作时产生的振动，提升部件的使用寿命，整体结构简洁实用，没有冗余的设计特征，完全围绕进气功能、安装便捷性、加工可行性三个核心维度完成设计，能够直接用于相关组件的装配验证、结构演示以及加工参考。
