基站建设用黑色线缆固定电缆夹

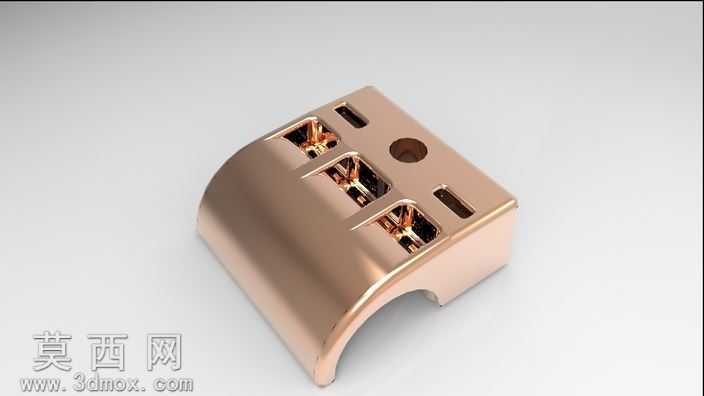

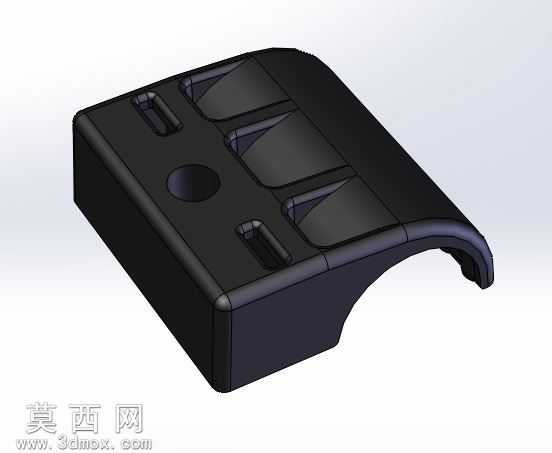

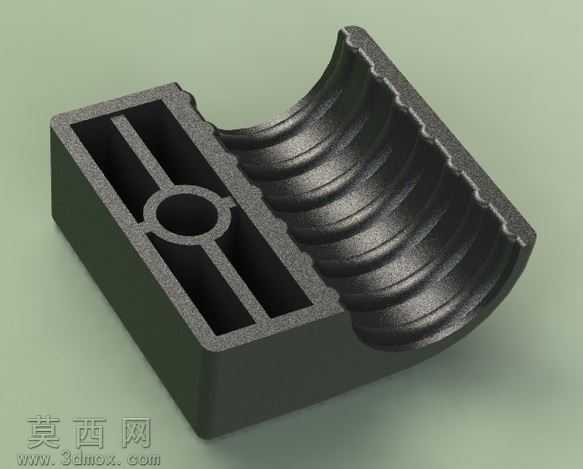

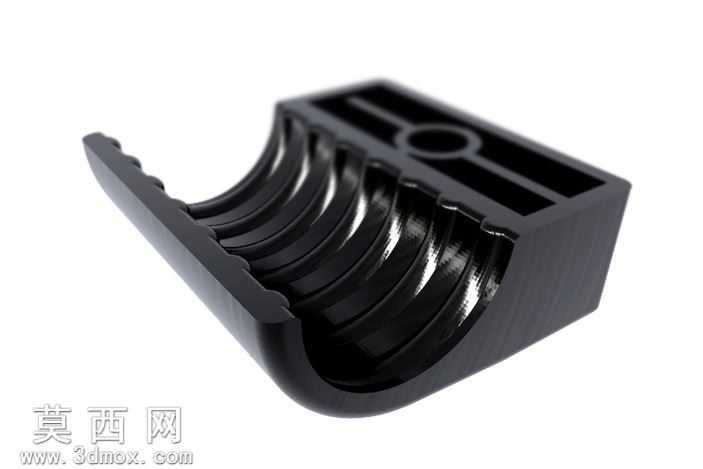

本电缆夹采用三维参数化建模方式完成全结构设计，建模过程中优先对产品的功能需求进行拆解，首先确定其核心使用场景为基站建设场景中的多根电缆并行固定作业，因此整体外形采用带弧形过渡的块状基座设计，一侧的弧形弯边结构可贴合安装基面的弧面轮廓，避免安装后出现应力集中的问题。建模阶段先绘制主体基座的二维草绘轮廓，对基座的边角全部做圆角过渡处理，既提升产品外观的流畅度，也能避免安装使用过程中尖锐边角划伤电缆外护套，随后通过拉伸、切除等基础特征完成主体结构的搭建。在夹持结构设计上，设置了三组带三角加强筋的线缆卡槽，三角加强筋与基座一体成型，可提升卡槽部位的结构强度，在长期夹持电缆的过程中不会出现卡槽变形松脱的问题；卡槽的尺寸经过反复校核，可适配对应线径的电缆，夹持后不会出现线缆滑脱或者过度挤压损伤线芯的问题。基座表面设置了圆形安装沉孔，可配合紧固件完成电缆夹的基面固定，同时在沉孔两侧设置了长条形定位槽，安装时可与基面上的定位凸台配合，避免安装过程中产品移位，提升装配效率。材质方面模拟工程塑料的哑光黑色质感，渲染阶段调整材质的粗糙度参数，还原工程塑料注塑成型后的表面质感，对结构的棱边做轻微的倒角高光处理，清晰呈现各部分的结构边界。设计过程中充分考虑注塑生产的工艺要求，所有结构均设置合理的拔模斜度，避免注塑脱模时出现结构拉伤，各部位的壁厚保持均匀，防止注塑成型后出现缩痕、翘曲等质量缺陷，整体结构紧凑，安装便捷，可稳定实现多根电缆的有序固定，满足基站建设过程中的线缆排布固定需求，能够有效规整线缆走向，避免线缆杂乱晃动带来的安全隐患。
