自行车缓冲减震器结构三维设计

　　日常通勤、山地越野场景下的自行车，行驶过程中会持续受到路面凸起、坑洼带来的纵向冲击载荷，这类冲击如果直接传递到车架与骑乘者身上，不仅会大幅降低骑行舒适度，长期交变载荷还会造成车架连接部位疲劳开裂，影响整车结构寿命。这款减震部件正是为应对这类工况设计，核心作用是在车轮受冲击产生纵向位移时，通过弹性元件的形变吸收冲击能量，再通过阻尼结构耗散能量，避免弹簧反复回弹造成的车身持续弹跳，保证车轮与地面的有效贴合，提升骑行过程中的操控稳定性。

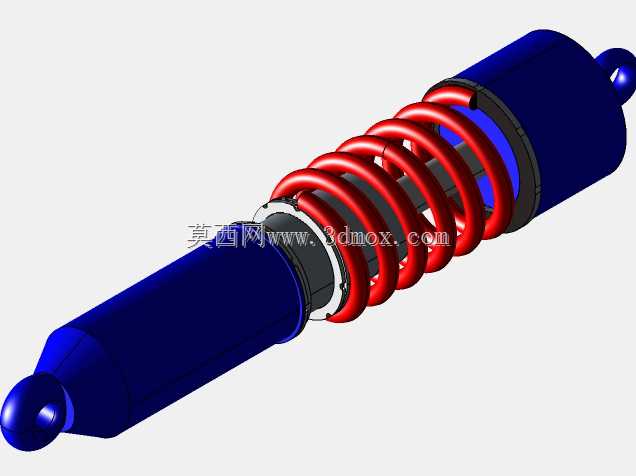

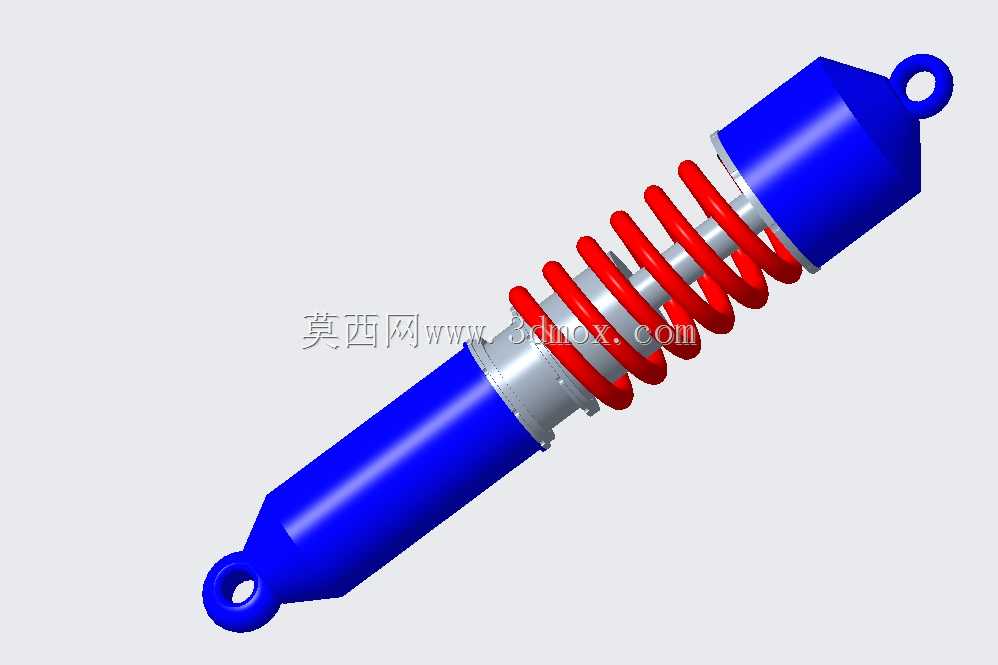

　　从结构设计逻辑来看，整体采用同轴套筒式布局，两端的吊环结构分别对应车架与摇臂的安装点位，安装时可通过销轴完成铰接，允许工作过程中随摇臂摆动产生小角度偏转，避免结构卡滞。中间的螺旋压缩弹簧作为主要弹性承载元件，刚度参数匹配自行车整车载荷范围，既不会因为刚度过大导致缓冲效果不足，也不会因为刚度过小造成打底、支撑不足的问题。套筒内部集成阻尼结构，活塞杆与套筒之间设置密封结构，避免内部阻尼介质泄漏，保证阻尼力输出稳定。

　　设计过程中需要重点考量安装边界尺寸，两端吊环的中心距是核心安装参数，直接决定了减震器的适配车架范围，吊环的内孔直径匹配通用自行车安装销轴尺寸，可兼容多数硬尾、软尾山地车以及通勤电动自行车的后减震安装位。弹簧的外径、套筒的外径尺寸需要预留足够的摆动间隙，避免减震器压缩、伸长过程中与车架、后轮或者挡泥板部件发生运动干涉。弹簧的预压量也经过匹配调校，在静态承载骑乘者重量时，预留足够的压缩行程应对大冲击，同时保证初始状态下的支撑性，避免起步、制动时出现过多的俯仰动作。

　　实际应用中，这类减震器除了用于自行车后悬挂，部分小载荷的低速代步车、轻型电动滑板车也可参考该结构进行适配改型，建模过程中对弹簧的螺旋升角、丝径参数，套筒的壁厚、配合公差都做了还原，可直接用于结构验证、安装干涉检查以及教学演示场景，帮助设计人员理解弹性缓冲部件的工作原理与结构布局逻辑。
