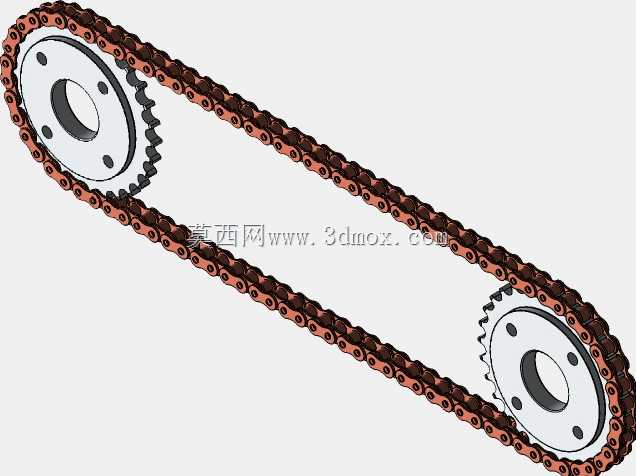

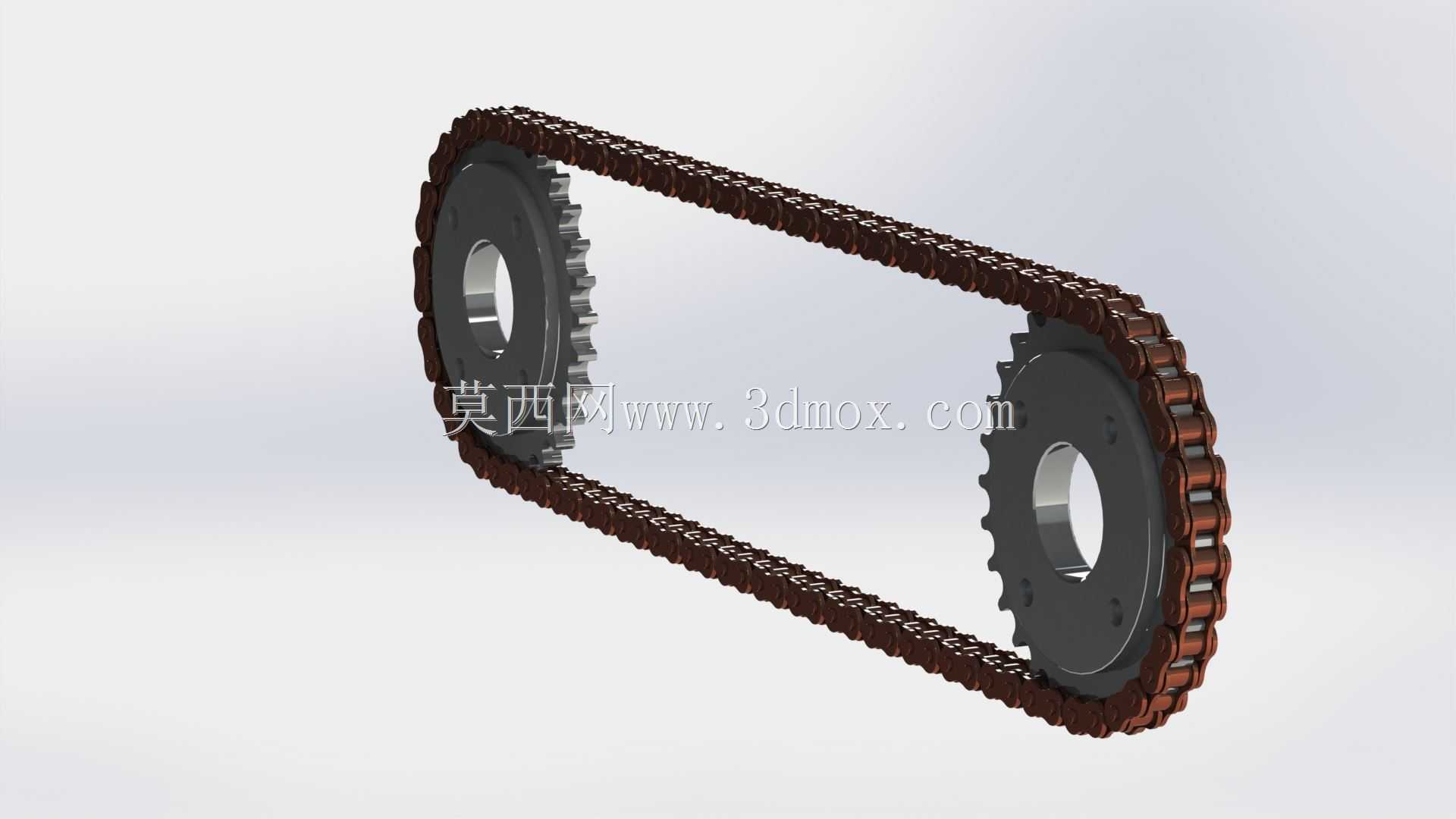

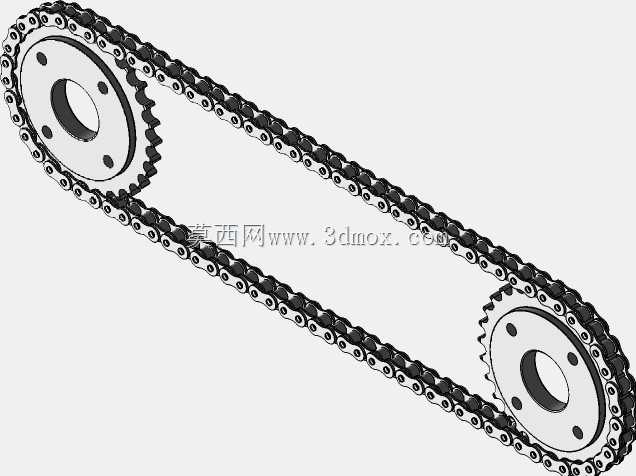

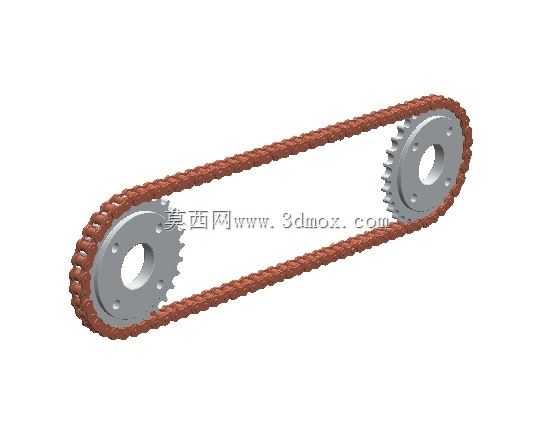

双链轮配套滚子链条传动结构

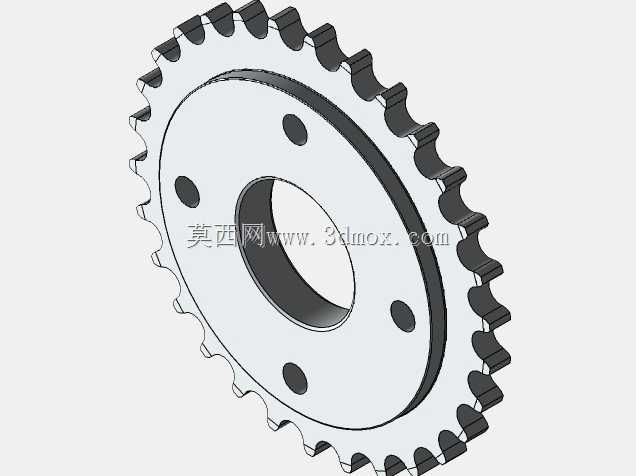

　　这套链传动结构是机械传动系统里极为常见的动力传递单元，核心由两个参数匹配的链轮与闭合环形滚子链条组成，日常在代步自行车、轻型双轮代步车、小型输送设备、轻工机械的滑动工作机构中都能见到它的身影，核心作用是在两个轴距较远的传动轴之间传递旋转扭矩，相比带传动它不存在打滑丢转的问题，传动比精准，能在低速重载、有少量粉尘的工况下保持稳定工作，不需要过高的预紧力，对轴的径向载荷更小。从设计逻辑来看，两个链轮的齿形完全遵循标准滚子链齿廓参数设计，齿槽的圆弧过渡经过反复校核，能保证链节在啮入、啮出过程中没有卡滞、硬冲击，每个链轮中心都加工了与传动轴配合的安装通孔，孔周均匀分布的螺栓孔用于和轴端法兰、轮毂锁紧固定，

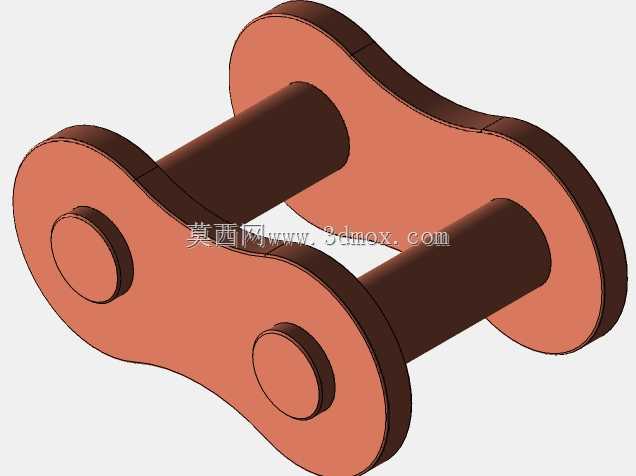

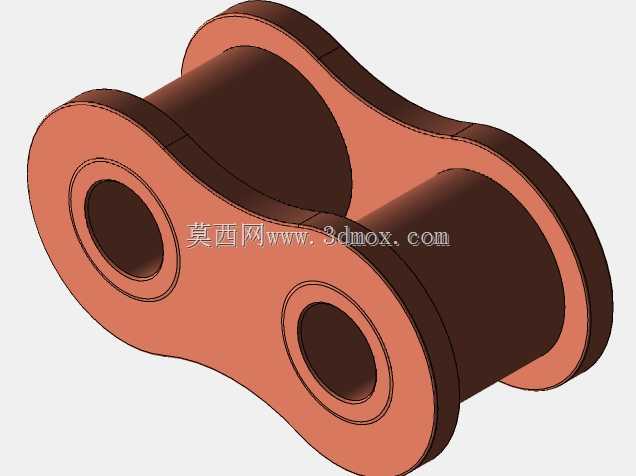

　　安装时需要严格保证两个链轮的端面共面度，一旦偏斜量超标，就会出现链条单侧磨损、跳齿甚至脱链的故障。配套的滚子链条由内链板、外链板、销轴、套筒、滚子逐个铰接而成，链节之间的铰接间隙控制在合理范围，既保证链条能顺畅绕链轮弯曲，又不会因为间隙过大产生传动冲击，环形闭合的链条长度经过精准计算，安装后的松边垂度符合工程规范，既不会因为垂度过大产生抖动，也不会因为张紧过紧加剧链节和轮齿的磨损。在实际选型应用中，这套传动结构的中心距可以根据设备的安装空间灵活调整，链轮的齿数、链条的节距可以匹配不同的传递功率、转速需求，比如在自行车上使用时，大链轮连接脚踏曲柄输入动力，小链轮连接后轮轴输出动力，通过两个链轮的齿数差实现减速增扭，

　　匹配骑行时的人力输出特性；在小型输送设备上使用时，链轮可以直接连接驱动电机输出轴，带动链条上固定的工装托盘完成工件的工位转运，不需要额外增设复杂的减速机构。设计建模过程中，每一个链节的铰接位置都做了配合约束，能够完整模拟链条绕链轮转动的完整运动过程，轮齿和链节滚子的接触位置经过干涉检查，不存在运动卡滞的问题，链轮的安装孔位、节圆直径、齿顶圆尺寸都严格对应标准参数，能直接用于后续的工程出图、结构校核，也可以作为非标设备设计时的链传动选型参考，帮助设计人员快速完成传动部分的结构布局，减少重复建模的工作量。
