内径50外径130深沟滚珠轴承结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支承部件，从普通的输送辊道、小型电机输出轴，到汽车传动系统的辅助支承点位、机床进给机构的旋转轴系，都能见到这类轴承的应用身影。它的核心作用是在轴与轴座之间构建低摩擦的旋转副，一方面承担轴系运转过程中产生的径向载荷，也可根据安装匹配情况承受一定比例的轴向载荷，同时将轴系的旋转精度约束在设计允许的公差范围内，避免轴件运转过程中出现径向窜动或偏摆，保障整套传动机构的运行稳定性。

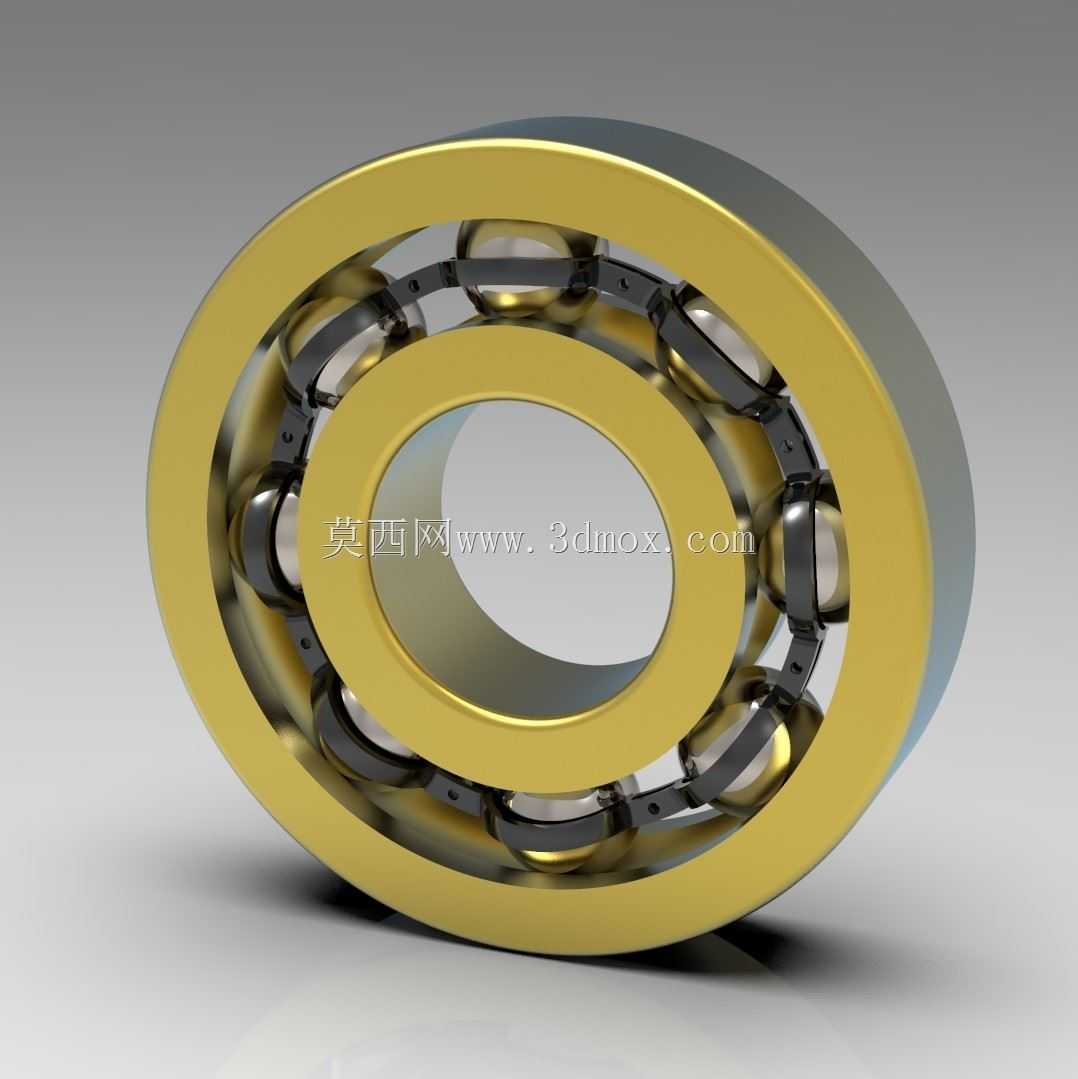

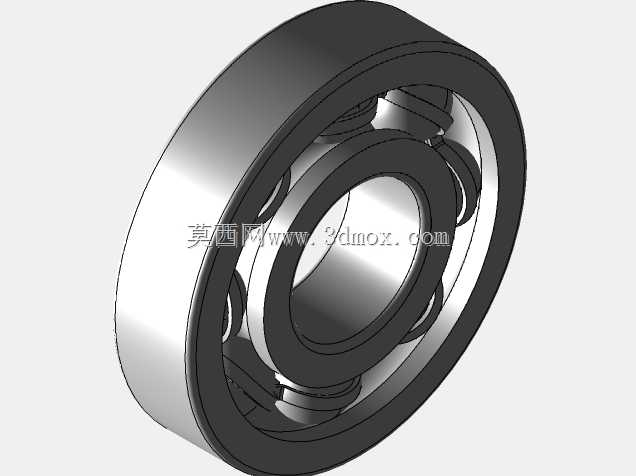

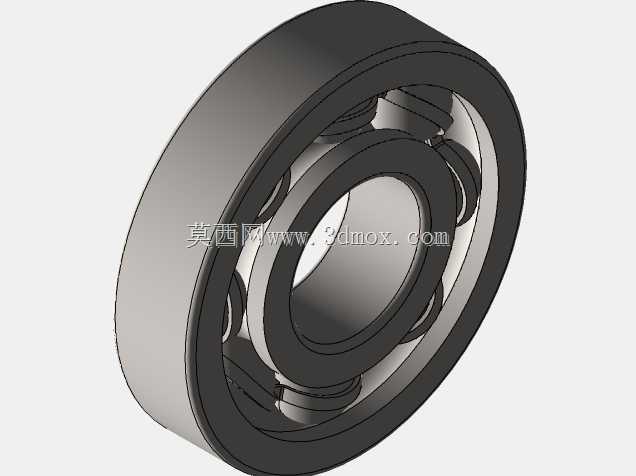

　　这款滚珠轴承的设计围绕常规工业场景的通用支承需求展开，整体采用经典的深沟球结构布局，内圈与轴件采用过盈配合的安装逻辑，设计内径尺寸为50mm，适配同直径的标准轴件安装需求，外圈与轴承座孔采用过渡或小间隙配合，外径尺寸设定为130mm，匹配对应规格的轴承座安装腔体，安装时无需额外定制非标准的安装位，可直接适配现有常规的安装边界，降低设备改造成本。

　　结构设计层面，内圈与外圈的滚道采用圆弧曲率匹配钢球直径的设计思路，滚道的沟曲率半径略大于钢球半径，既保证钢球在滚道内滚动时的接触应力处于材料许用范围内，也能预留适量的间隙容纳润滑脂，减少运转过程中的摩擦损耗。保持架采用浪形冲压结构，均匀分隔每一颗钢球，避免钢球在运转过程中相互接触碰撞产生额外磨损与噪音，同时引导钢球在滚道内有序循环滚动，保障高速运转时的动态稳定性。两侧的密封结构可根据实际使用场景选配，开式结构适用于有定期润滑维护、运行环境洁净的工况，带密封盖的结构则可预先填充长效润滑脂，适配粉尘较多、维护不便的作业场景，防止外界杂质进入滚道内部破坏接触表面，也避免内部润滑脂泄漏污染周边设备部件。

　　在实际选型应用时，需要结合轴系的实际载荷大小、运转转速、工作温度等参数匹配对应的钢球数量与保持架材质，常规工况下采用冲压钢保持架即可满足使用需求，高速工况则可适配铜合金保持架或工程塑料保持架，进一步降低运转噪音与摩擦温升。安装过程中需注意采用压装方式均匀施力于内圈或外圈，避免通过钢球传递安装压力造成滚道压痕，影响后续运转精度与使用寿命。日常运维中，需根据运行周期定期补充适配牌号的润滑脂，及时清理密封件周边附着的粉尘与碎屑，保障轴承长期处于稳定的运行状态，减少非计划停机的维护成本。
