镂空轻量化多旋翼无人机承载机架

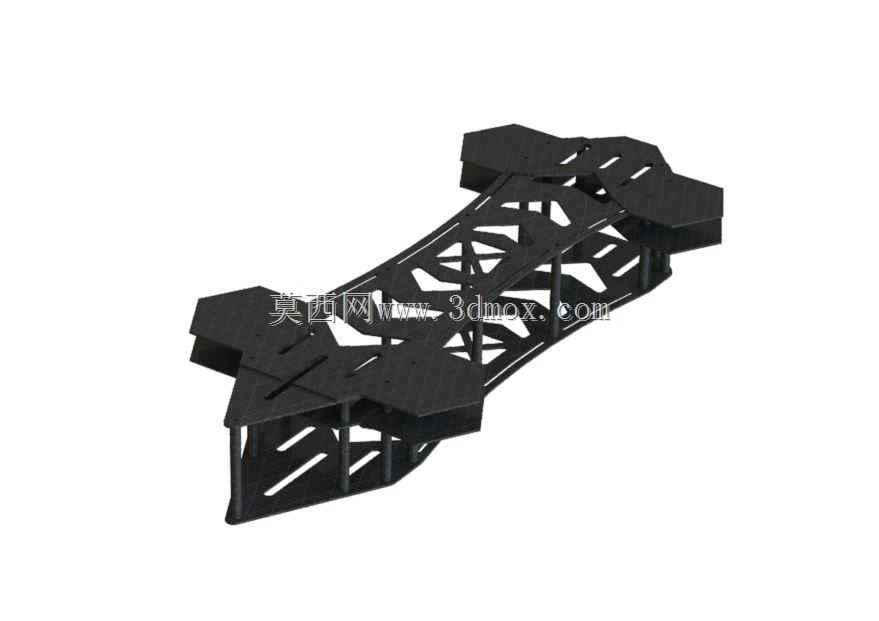

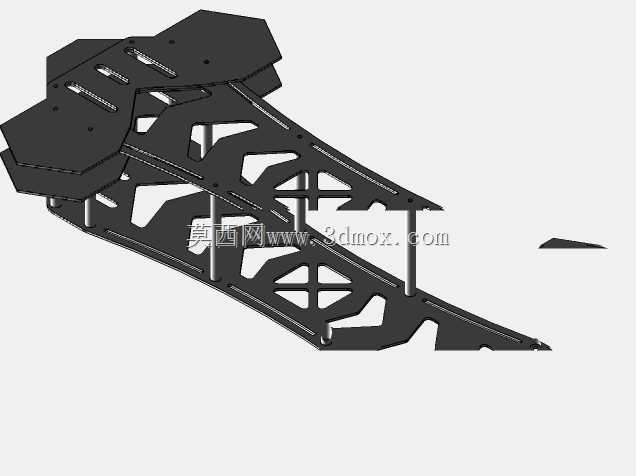

这款机架是多旋翼无人机的核心承载基体，日常作业中需要承接飞控板、电池、电调、动力电机、桨叶以及各类任务载荷的全部安装需求，在航拍测绘、电力巡线、农业植保、短途轻载投送等场景中，机架的结构刚性与重量控制直接决定整机的续航表现与飞行稳定性。设计阶段首先要明确安装边界：机架上下板的预留安装位完全匹配主流规格的无刷电机孔距，中心区域的分层安装槽可直接叠放飞控、电源模块与图传设备，支臂端的安装平面做了沉台处理，电机固定后不会突出板面额外增加风阻，底部预留的载荷挂点可适配常见的相机云台、播撒器等外挂设备，无需额外打孔改造就能完成常规装机。结构上采用一体化镂空拓扑设计，并非随意减重，而是通过有限元仿真对受力路径做了优化，在电机安装座、中心承载区、支臂衔接处这些应力集中位置保留了足够的材料厚度，非受力区域做了规律的三角镂空结构，既保证飞行过程中急转、升降时的结构形变量控制在合理范围，不会出现共振导致飞控传感器数据漂移，又能最大程度降低机架自身重量，提升有效载荷占比。机架上下层通过等长的支撑柱连接，柱体位置避开了所有走线通道，装机时电源线、信号线可顺着镂空槽规整排布，不会出现线路挤压、干涉桨叶转动的问题。支臂的延伸长度经过匹配计算，适配对应尺寸的螺旋桨时，相邻桨叶的转动轨迹不会出现重叠打桨的风险，机架边缘做了圆弧倒角处理，炸机时能分散冲击力，降低结构碎裂概率。整体采用对称式布局，重心与机架几何中心完全重合，飞控校准阶段无需额外做重心配平，能减少飞行过程中的动力损耗，板件的镂空结构同时兼顾了散热需求，电调、电池工作时产生的热量可顺着镂空槽快速散出，避免密闭空间积热导致电子设备故障。
