罗塔西翁线格拉斯分体式铰接管路连接座

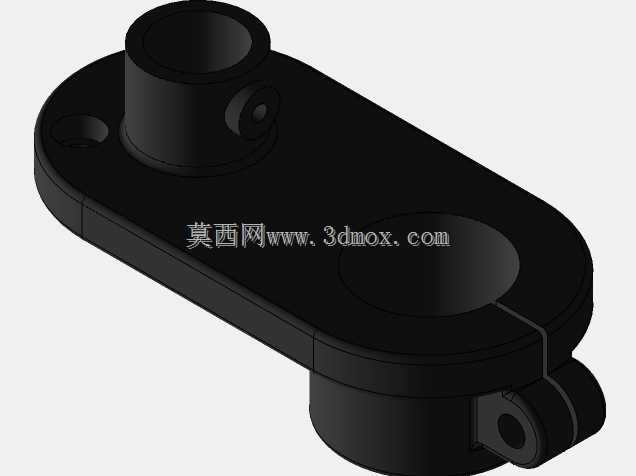

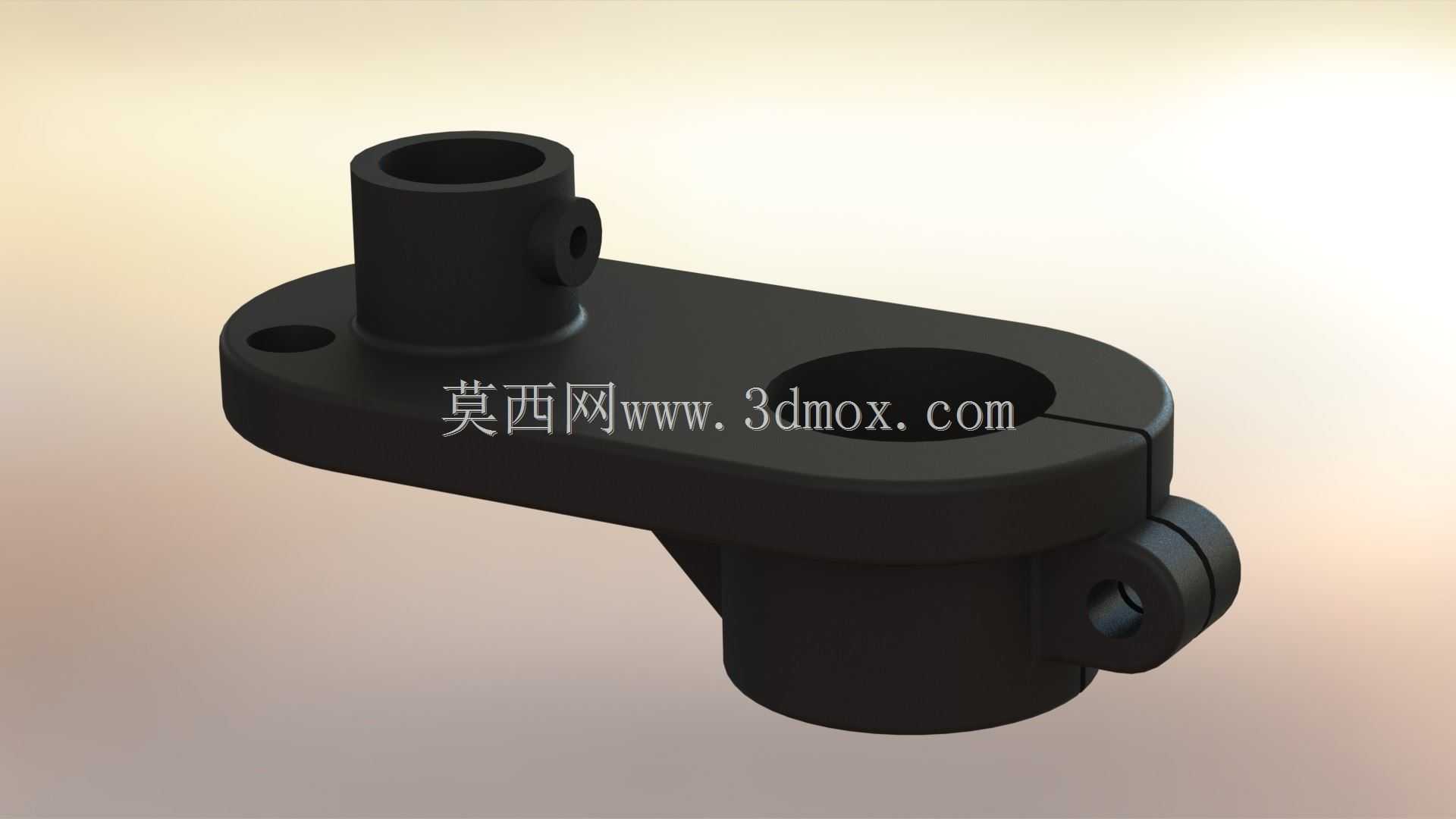

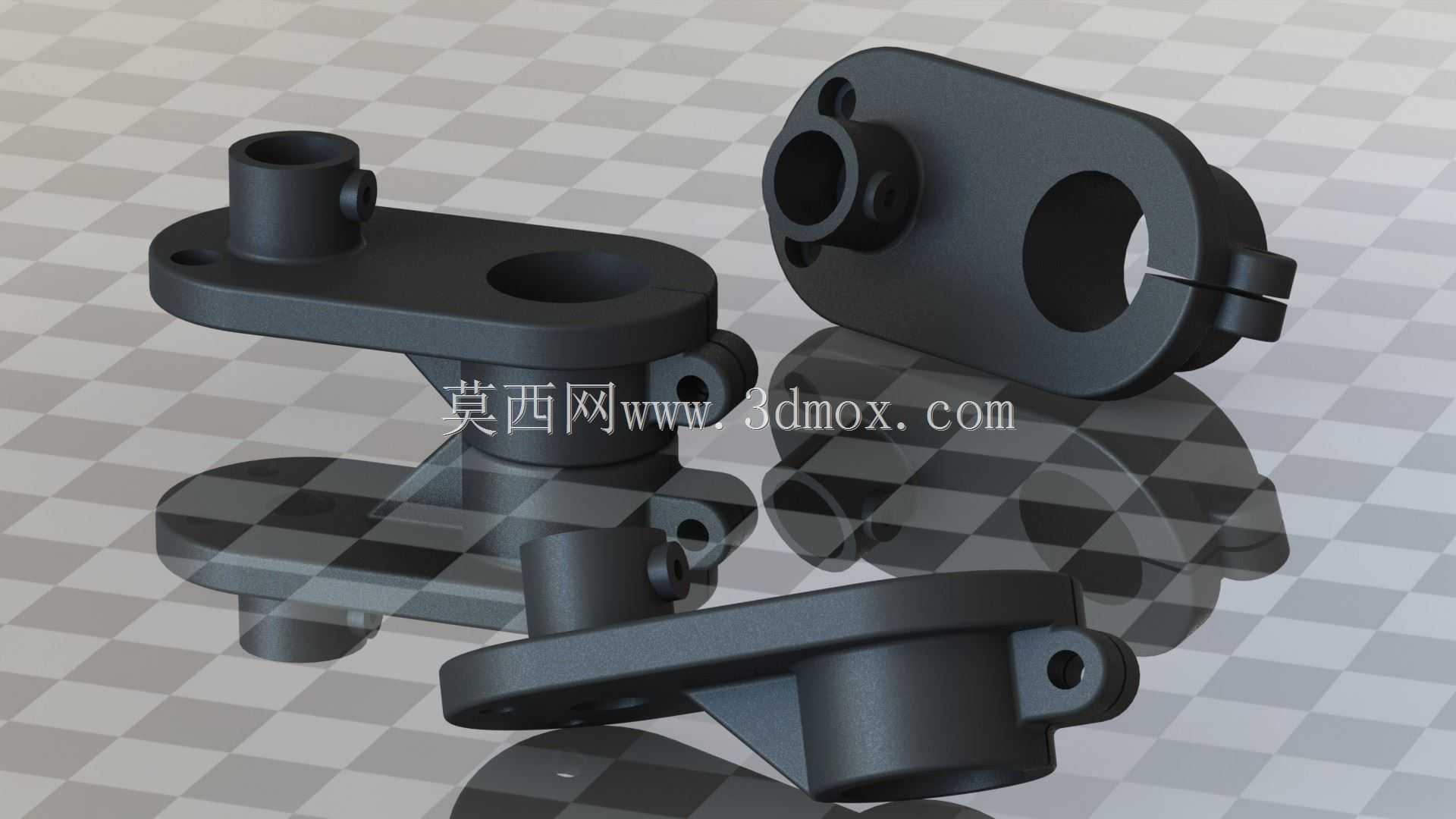

　　这类铰接式管路连接座常见于集中润滑系统、低压液压回路以及气动管线的布局场景中，主要解决多方向管线交汇时的转接与固定需求，在机床润滑回路、小型自动化设备的气路排布、轻工机械的流体输送点位都能见到同类结构的应用。从结构设计来看，该零件采用上下分体扣合的结构形式，主体基座为长圆形带安装孔的平板结构，平板上预留的两个沉头安装孔可直接通过螺栓固定在设备安装基面，安装时不需要额外加工复杂的定位槽，仅需要在安装面预制对应螺纹孔即可完成固定，安装边界适配厚度10mm以上的安装基面，不会因为基座锁紧产生基面变形。基座上集成了三个不同方向的管路接口，垂直向上的接口用于连接上方引出的硬管或软管，垂直向下的接口对接下方贯穿安装面的管路，

　　侧方带铰接耳的结构则用于实现分体结构的锁紧，同时侧方预留的横向接口可接出侧向支路管线，三个接口的内孔尺寸保持一致，可适配同通径的管路连接，减少管线转接时的通径损失。设计时特意将分体结合面设置在大口径主通路的轴向中间位置，扣合后通过侧方铰接螺栓锁紧，既可以保证主通路的同轴度，也能在安装时先扣合在已铺设的管路上再锁紧固定，不需要从管路端部穿装，大幅降低了老旧设备管线改造时的拆装工作量。零件的所有转角处都做了R2-R3的铸造圆角，既符合铸造或注塑成型的工艺要求，避免应力集中导致的开裂问题，也能减少安装时的锐边划伤风险。接口端部的外圆柱面预留了管接头安装的配合公差，可适配卡套式接头、快插接头或者扩口式接头的安装需求，不需要额外加工转接面。

　　从实际使用角度看，这类连接座的工作压力通常不超过1.6MPa，适用介质包括润滑油、压缩空气、低压冷却水等，在布局空间紧凑、多方向管线需要交汇固定的点位，相比传统的直角接头加三通的组合，该集成式结构可以减少至少两个接头连接点，降低管路泄漏的概率，同时整体占用的安装空间更小，固定后管线的晃动量更小，能有效减少设备运行时管路振动带来的接头松动问题。建模时需要重点保证三个接口的位置度公差，尤其是上下垂直接口的同轴度需要控制在0.05mm以内，避免安装后管路出现别劲的情况，分体结合面的平面度需要达到0.02mm，保证锁紧后不会出现介质渗漏，侧方铰接孔与铰接螺栓的配合采用H8/f7的间隙配合，既保证开合顺畅，也不会因为间隙过大导致结合面错位。
